Elektrischer Anschluss

Lebensgefahr durch Stromschlag.

  1. Vor dem Verlegen der Netzleitung alle Versorgungsstromkreise abschalten. Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

Kurzschlussgefahr bei falscher Einführung der Netzleitung in den Anschlusskasten!

  1. Netzleitung ordnungsgemäß in den Anschlusskasten führen.
  2. Bei Leitungszuführung 90° für Zugentlastung sorgen (Zugentlastung bauseitig bereitstellen).

Anschlussleitung zwischen Netz und Anschlusskasten muss fest verlegt sein.

  1. Anschlusskastendeckel entfernen.
  2. Eine der beiden Sollbruchstellen aus der Wandung des Anschlusskastens heraustrennen, siehe Pfeil.
  4. Bei 90°-Leitungszuführung für Zugentlastung sorgen.
  5. Netzleitung abmanteln und in den Anschlusskasten einführen.

  6. Kurzschluss durch Nässe bei nicht ordnungsgemäßer Einführung der Netzleitung!

    1. Netzleitung ordnungsgemäß einführen.
  7. Stecker [9] anschließen, siehe Steckeraufdruck und Schaltplan Geräteübersicht.

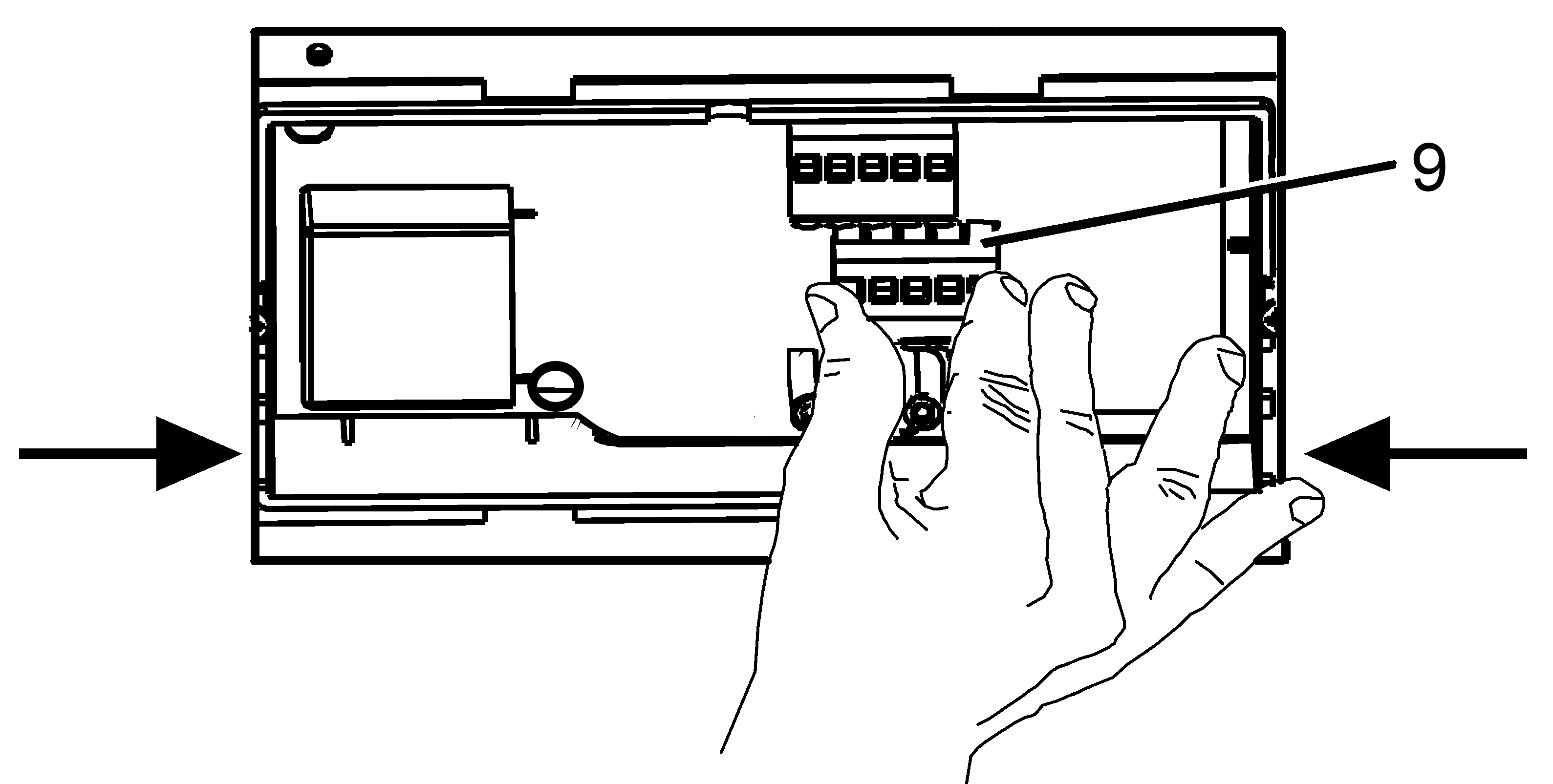

  8. Stecker [9] auf die Steckverbindung aufstecken.
  9. Netzleitung verlegen, siehe Abbildung Schaltplan im Anschlusskasten.
  10. Anschlusskastendeckel anbringen.
