Montage mural du ventilateur

  1. Aménager une traversée dans le mur et percer les orifices des chevilles. Pour les distances de perçage, voir la Figure°1.
  2. Le cas échéant, poser une gaine murale WH.
  3. Poser le câble secteur de façon apparente AP ou encastrée UP.
  4. Pour un volet extérieur / de fermeture à commande électrique, poser un tube vide avec une légère déclivité vers l'extérieur (env. 2°)  Figure 1 en bas.
  5. Retirer le capot intérieur du manchon d'assemblage. Maintenir pour cela le manchon d'assemblage, faire pivoter le capot intérieur vers l'extérieur au niveau de la face inférieure et le retirer par le haut.
  6. En cas de branchement apparent, retirer la barrette de protection [1.1].
  7. Retirer le couvercle de la boîte à bornes.

  8. T

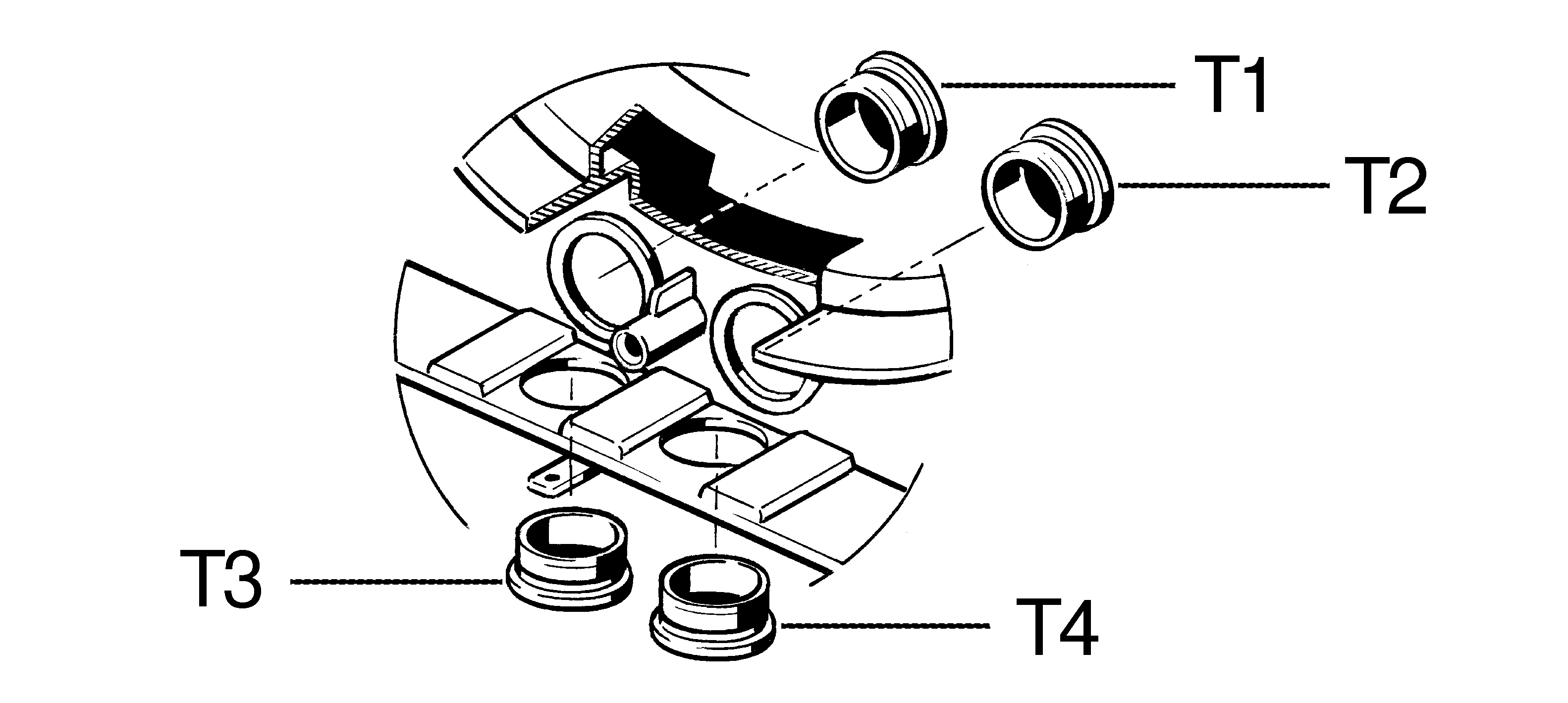

    Manchon du câble secteur

  9. Retirer le manchon de câble souhaité du boîtier, percer un trou circulaire et passer le câble secteur.

Attention : si le câble secteur est mal introduit, de l'humidité / de l'eau peut pénétrer dans la boîte à bornes → risque de court-circuit / endommagement de l'appareil.

  1. Introduire le manchon de câble dans le boîtier. Veiller à ce que le manchon de câble repose correctement dans le boîtier et enserre hermétiquement le câble secteur. Le cas échéant, calfeutrer davantage le manchon de câble.
  2. Poser le manchon d'assemblage au mur avec un matériel de fixation adapté  Figure 2 en haut.
