Ηλεκτρική σύνδεση συσκευής
- Αποσυνδέστε τα κυκλώματα ηλεκτρικής τροφοδοσίας και τοποθετήστε μια προειδοποιητική πινακίδα έναντι εκ νέου ενεργοποίησης σε ένα ορατό σημείο.
- Ανοίξτε το κουτί ακροδεκτών, φέρετε τα καλώδια στους ακροδέκτες και βιδώστε τα με τον στυπιοθλίπτη καλωδίων. Πρέπει να χρησιμοποιούνται στυπιοθλίπτες καλωδίων σύμφωνα με το πρότυπο EN 60079-1 (Ex «d»).
- Οι διάφοροι τύποι στομίων εισόδου καλωδίων (μούφες, στυπιοθλίπτες ή πώματα) που έχουν πιστοποιηθεί όπως περιγράφεται παραπάνω πρέπει να έχουν το ακόλουθο σπείρωμα:
| Κινητήρας | Στόμιο εισόδου καλωδίων, σπείρωμα | Ακροδέκτης | |||
n | ISO | NPT | ||||
3-φασική | σύνδεση δικτύου | 56 - 71 | 1 | M20x1.5 | ½"-NPT | M4 |
1-φασική | εφεδρική σύνδεση | 56 - 71 | 1 | M20x1.5 | ½"-NPT | M4 |
- Σε περίπτωση που υπάρχουν διαφορετικές συνδέσεις και άλλα σπειρώματα στο κουτί ακροδεκτών, μπορεί να παρασχεθεί και να τοποθετηθεί ένας προσαρμογέας. Ο προσαρμογέας πρέπει να είναι πιστοποιημένος σύμφωνα με τα πρότυπα EN 60079-0 και EN 60079-1 ή EN 60079-7.
Ο παρακάτω πίνακας δείχνει τις ροπές στρέψης για τα στόμια εισόδου καλωδίων:
Μέγεθος | NPT | Εύρος έκτασης [mm] | Nm |
M12x1,5 |
| 2 - 5 | 7,5 |
M12x1,5 |
| 3 - 6,5 | 7,5 |
M16x1,5 | NPT 3/8" | 3 - 7 | 9 |
M16x1,5 | NPT 3/8" | 5 - 10 | 9 |
M20x1,5 | NPT 1/2" | 10 - 14 | 10 |
M20x1,5 | NPT 1/2" | 7 - 12 | 10 |
M25x1,5 | NPT 3/4" | 9 - 16 | 12 |
M25x1,5 | NPT 3/4" | 13 - 18 | 12 |
M32x1,5 | NPT 1" | 14 - 20 | 15 |
M32x1,5 | NPT 1" | 18 - 25 | 15 |
M40x1,5 | NPT 1 1/2" | 20 - 26 | 24 |
M40x1,5 | NPT 1 1/4" | 20 - 26 | 24 |
M40x1,5 | NPT 1 1/2" | 22 - 32 | 24 |
M40x1,5 | NPT 1 1/4" | 22 - 32 | 24 |

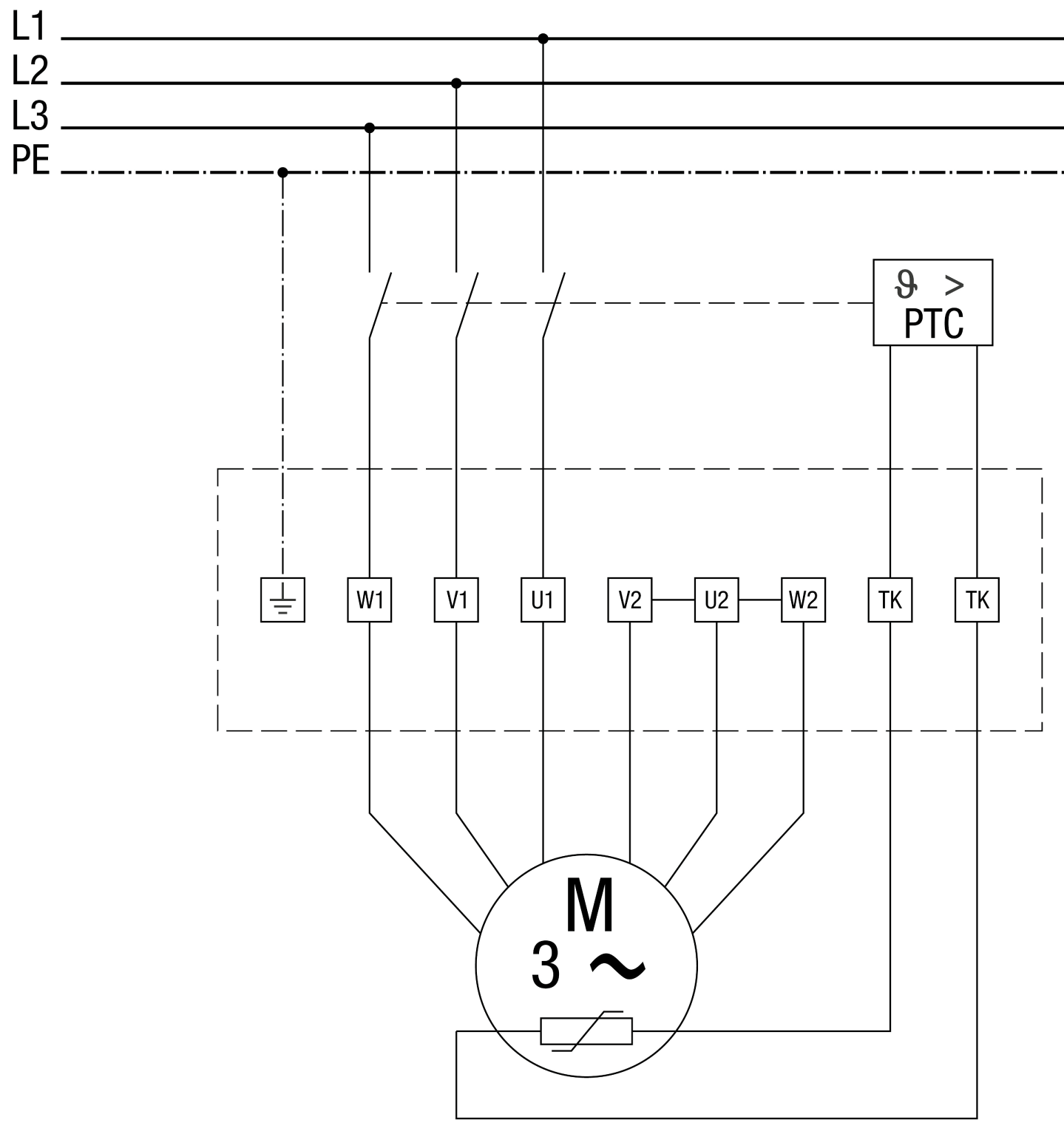

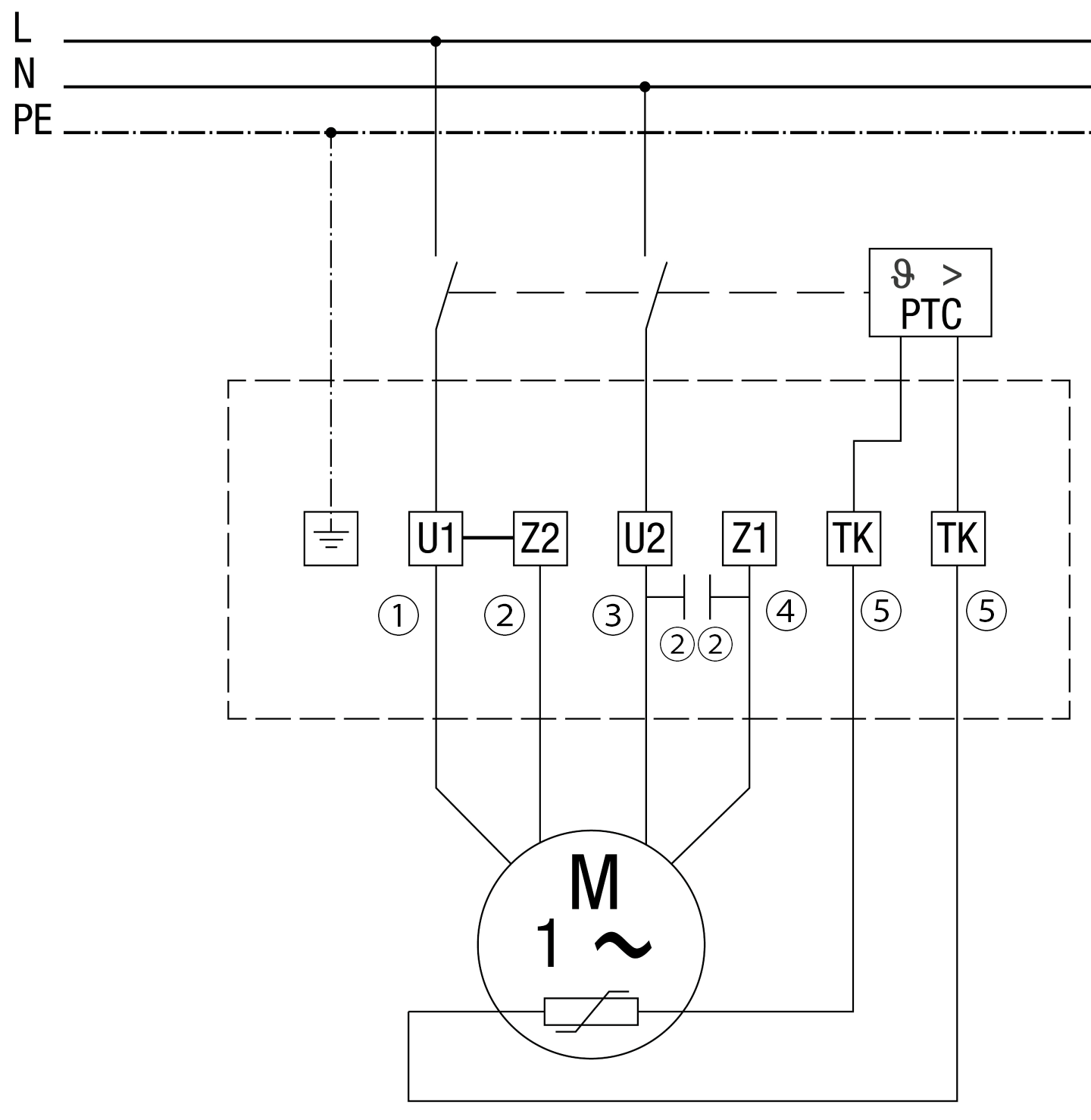

- Συνδέστε ηλεκτρικά τη συσκευή, εγκαταστήστε το σύστημα αποσύνδεσης με θερμίστορ PTC σύμφωνα με το σχετικό διάγραμμα κυκλώματος Διάγραμμα κυκλώματος. Κάθε αχρησιμοποίητος αγωγός σε πολύκλωνα καλώδια πρέπει σε εκρήξιμες ατμόσφαιρες είτε να συνδέεται με τη γείωση στο άκρο του είτε να είναι επαρκώς μονωμένος μέσω ακροδεκτών σύνδεσης κατάλληλων για τον τύπο προστασίας από ανάφλεξη. Η μόνωση μόνο με μονωτική ταινία δεν είναι αποδεκτή (EN 60079-14).
Τοποθετήστε το καπάκι του κουτιού ακροδεκτών αντιεκρηκτικής προστασίας. Φροντίστε να μην υπάρχουν σωματίδια ρύπων στο κουτί ακροδεκτών και το στεγανοποιητικό παρέμβυσμα του καπακιού του κουτιού ακροδεκτών να εφαρμόζει περιμετρικά με το κουτί ακροδεκτών. Για τις ροπές σύσφιξης, βλ. τον ακόλουθο πίνακα.
Σπείρωμα | M4 | M5 | M6 | M8 | M10 |
Ροπή σύσφιξης [Nm] | 2 | 3,2 | 5 | 12 | 18 |
- Εάν χρειαστεί, τοποθετήστε έναν διακόπτη ενεργοποίησης/απενεργοποίησης (πρέπει να διατεθεί από τον πελάτη).
