Maßzeichnungen
KW-AL 12 | KW-AL 16 | KW-AL 20 |
Fassadenteil (Grundplatte)

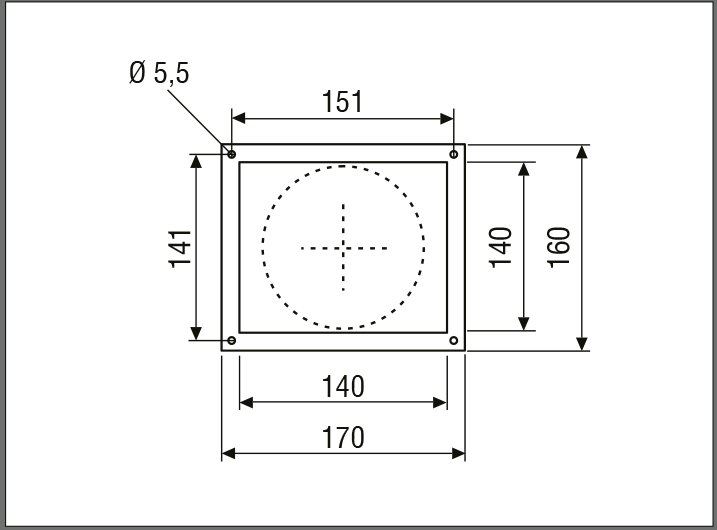

| Fassadenteil (Grundplatte)

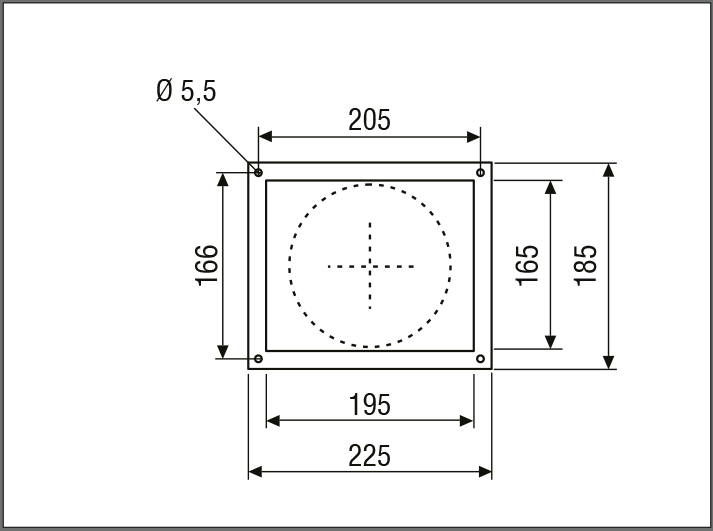

| Fassadenteil (Grundplatte)
|

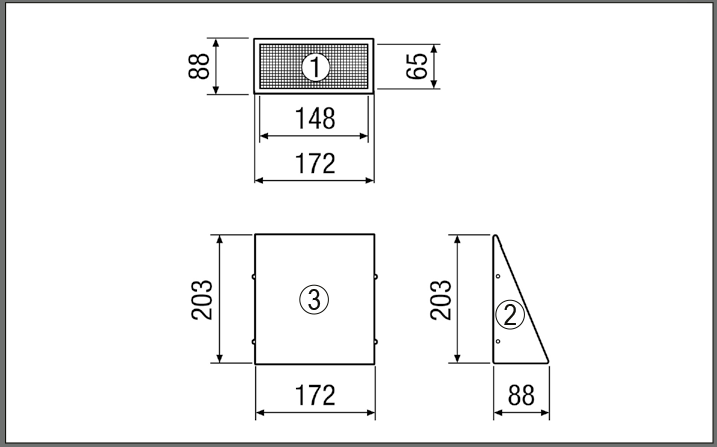

Technische Zeichnung |

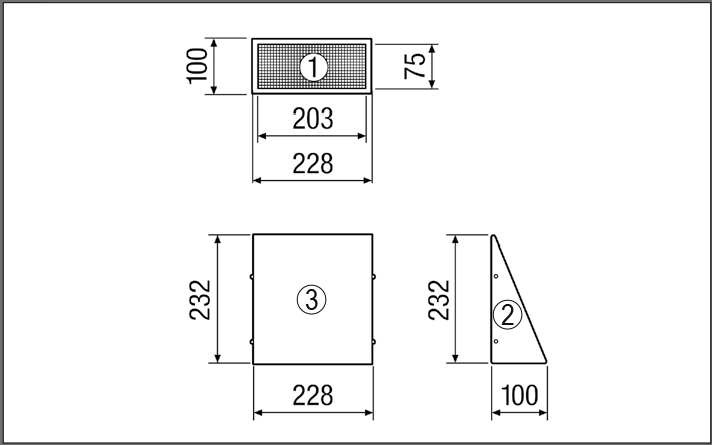

Technische Zeichnung |

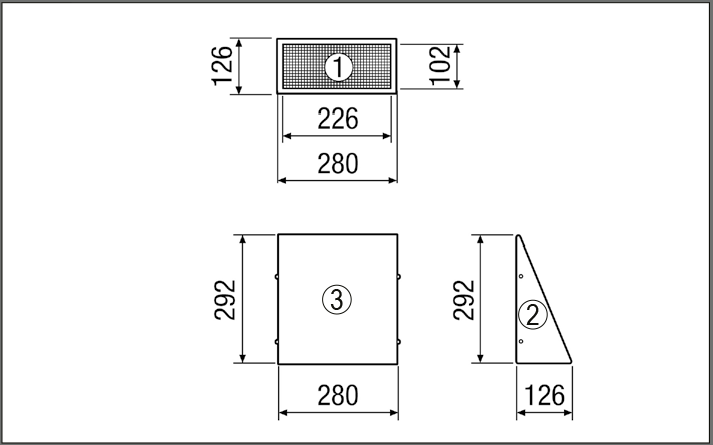

Technische Zeichnung |
KW-AL 25 | KW-AL 31 | (1) Ansicht von unten (Außenluftansaugung) (2) Seitenansicht Fortluftstutzen (3) Vorderansicht Fortluftstutzen |

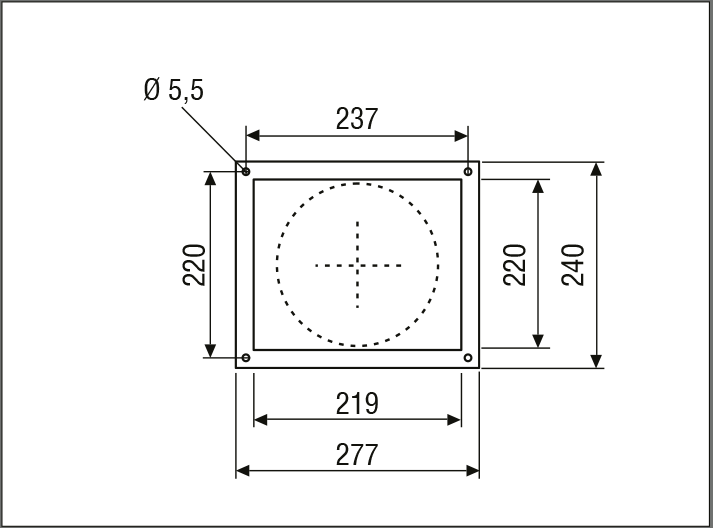

Fassadenteil (Grundplatte) | Fassadenteil (Grundplatte) | |

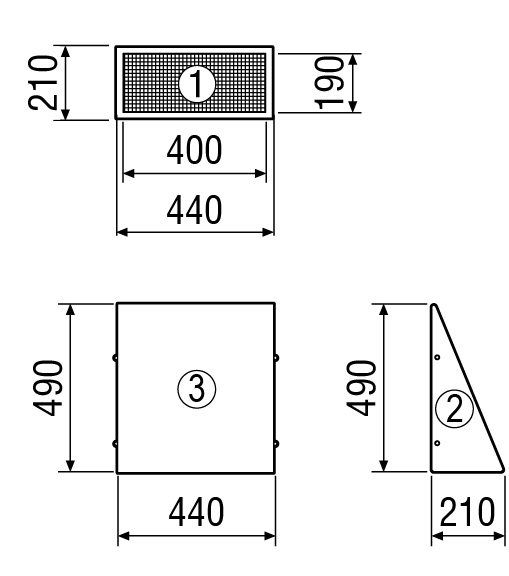

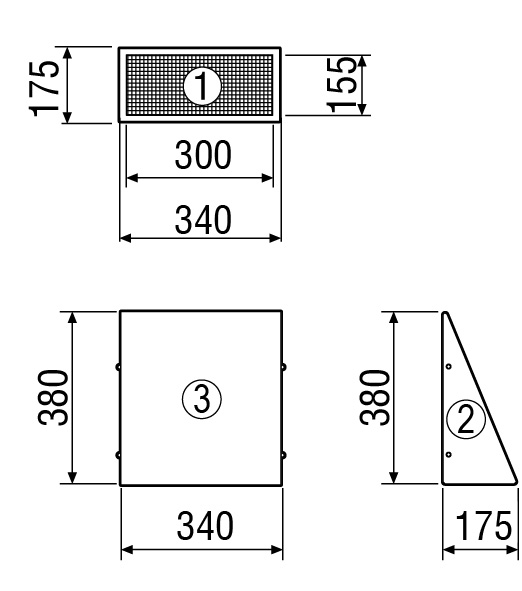

Technische Zeichnung | Technische Zeichnung |
Produkt | Nennweite [mm] | Maße [mm] Breite/Höhe/Tiefe | Farbe | Artikel-Nummer |
|---|---|---|---|---|
KW-AL 12E | 125 | 172 x 203 x 88 | Edelstahl, gebürstet | 0152.0100 |
KW-AL 12W | 125 | 172 x 203 x 88 | Weiß, ähnlich RAL 9010 | 0152.0101 |
KW-AL 16E | 160 | 228 x 232 x 100 | Edelstahl, gebürstet | 0152.0104 |
KW-AL 16W | 160 | 228 x 232 x 100 | Weiß, ähnlich RAL 9010 | 0152.0105 |
KW-AL 20E | 200 | 280 x 292 x 126 | Edelstahl, gebürstet | 0152.0108 |
KW-AL 20W | 200 | 280 x 292 x 126 | Weiß, ähnlich RAL 9010 | 0152.0109 |
KW-AL 25E | 250 | 340 x 380 x 175 | Edelstahl, gebürstet | 0152.0112 |
KW-AL 25S | 250 | 340 x 380 x 175 | Sonderfarbe | 0152.0116 |
KW-AL 31E | 315 | 440 x 490 x 210 | Edelstahl, gebürstet | 0152.0113 |
KW-AL 31S | 315 | 440 x 490 x 210 | Sonderfarbe | 0152.0117 |
