Maßzeichnungen

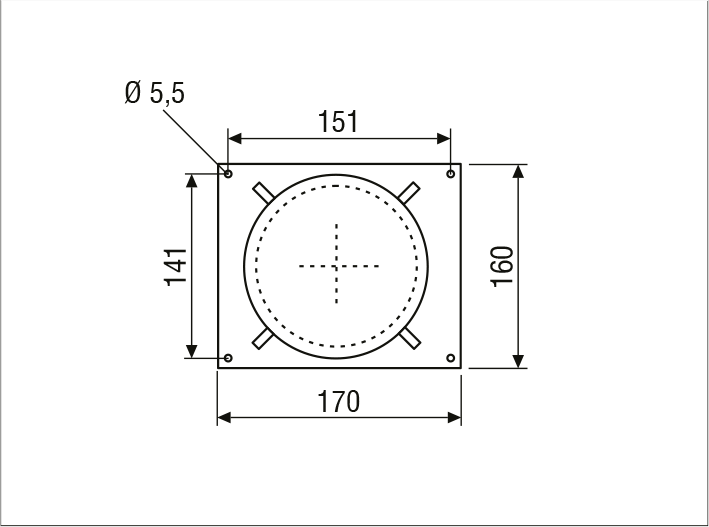

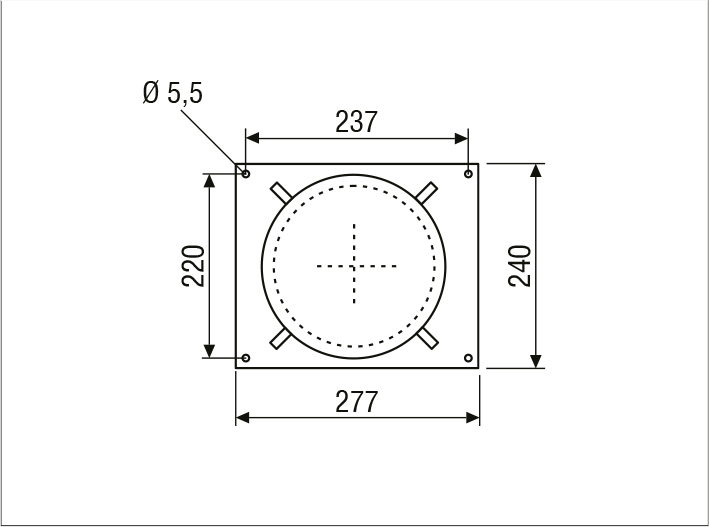

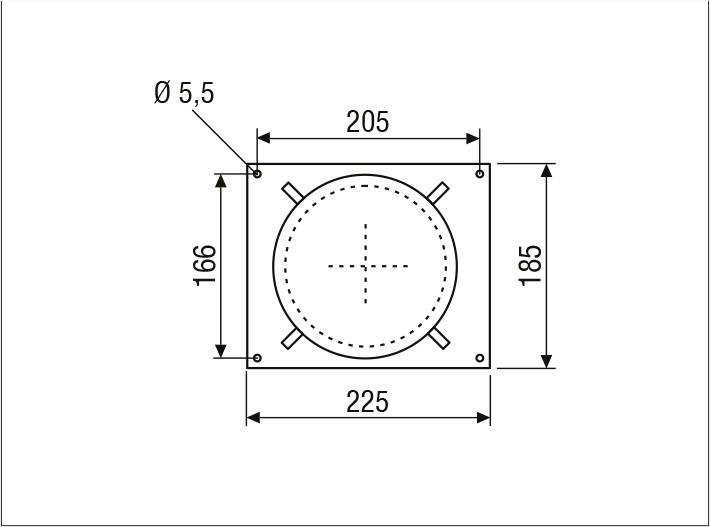

KW-FL 12 | KW-FL 16 | KW-FL 20 |
Fassadenteil (Grundplatte)
| Fassadenteil (Grundplatte)
| Fassadenteil (Grundplatte)
|
Technische Zeichnung | Technische Zeichnung | Technische Zeichnung |
KW-FL 25 | KW-FL 31 | (1) Ansicht von unten (Außenluftansaugung) (2) Seitenansicht Fortluftstutzen (3) Vorderansicht Fortluftstutzen |
Fassadenteil (Grundplatte) | Fassadenteil (Grundplatte) | |
Technische Zeichnung | Technische Zeichnung |
Produkt | Nennweite [mm] | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | Farbe | Artikel-Nummer |
|---|---|---|---|---|---|---|---|---|
KW-FL 12E | 125 | 203 | 172 | 88 | 32 | 120 | Edelstahl, gebürstet | 0152.0102 |
KW-FL 12W | 125 | 203 | 172 | 88 | 32 | 120 | Weiß, ähnlich RAL 9010 | 0152.0103 |
KW-FL 16E | 160 | 232 | 220 | 100 | 40 | 140 | Edelstahl, gebürstet | 0152.0106 |
KW-FL 16W | 160 | 232 | 220 | 100 | 40 | 140 | Weiß, ähnlich RAL 9010 | 0152.0107 |
KW-FL 20E | 200 | 292 | 277 | 126 | 50 | 176 | Edelstahl, gebürstet | 0152.0110 |
KW-FL 20W | 200 | 292 | 277 | 126 | 50 | 176 | Weiß, ähnlich RAL 9010 | 0152.0111 |
KW-FL 25E | 250 | 380 | 340 | 175 | 50 | 225 | Edelstahl, gebürstet | 0152.0114 |
KW-FL 25S | 250 | 380 | 340 | 175 | 50 | 225 | Sonderfarbe | 0152.0118 |
KW-FL 31E | 315 | 490 | 440 | 210 | 50 | 260 | Edelstahl, gebürstet | 0152.0115 |
KW-FL 31S | 315 | 490 | 440 | 210 | 50 | 260 | Sonderfarbe | 0152.0119 |
