Umlenkschaltung

Die Umlenkschaltung ist hinsichtlich der benötigten Regelkomponenten die einfachste hydraulische Schaltung.

Als Regelorgan fungiert lediglich ein 3-Wege-Regelventil im Rücklauf des Wärmeübertragers.

Die Leistungsregelung erfolgt durch Anpassung des zugeführten Massenstroms, wobei die Temperatur am Eintritt des Wärmeübertragers der Vorlauftemperatur entspricht. Aufgrund der Regelbarkeit des Massenstroms im Primärkreis von 0 bis 100 % steigt die Rücklauftemperatur bei geöffnetem Bypass bis auf die Vorlauftemperatur. Daher ist die Umlenkschaltung ungeeignet, wenn die Wärmeerzeugung durch Fernwärme, einem Brennwertgerät oder einer Wärmepumpe erfolgt.

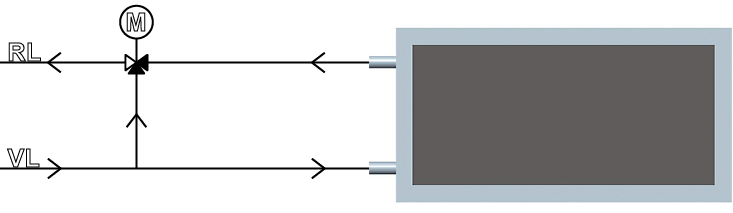

Regelschema Umlenkschaltung
