Branchement électrique
La télécommande fournie avec l'appareil RLT est raccordée à la borne RJ12 du régulateur Corrigo au moyen du câble de raccordement également fourni.
|

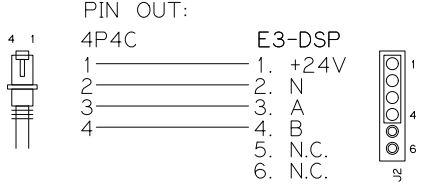

Raccordement au régulateur Corrigo :
|
Affectation des bornes :
Affectation des couleurs : 1 : Noir / Black 2 : Blanc / White 3 : Jaune / Yellow 4 : Brun / Brown
|
Si l'on utilise à la place son propre câble, celui-ci ne doit pas dépasser 100 m de long. Le module de commande peut être monté au mur, sur une boîte d'encastrement (distance de perçage de 60 mm) ou sur une armoire électrique à l'aide des bandes magnétiques fournies. Pour ce faire, les bandes magnétiques sont collées au dos de l'appareil. Pour cette variante de fixation, le câble doit être passé par la sortie alternative sous le compartiment de raccordement. Voir l'illustration suivante.
Il est également conseillé d'utiliser un collier de serrage (voir illustration ci-dessous) pour éviter que le câble ne soit arraché.
