Circuit d'injection

Le circuit d'injection est plus complexe en termes de composants de régulation nécessaires, mais il présente certains avantages. Le circuit primaire et le circuit secondaire fonctionnent tous deux avec un débit d'eau constant. La pompe du circuit primaire sert à surmonter la différence de pression du circuit primaire et la perte de charge de l'organe de réglage. La pompe du circuit secondaire surmonte la différence de pression du caloporteur

Comme dans le cas du circuit de mélange, la régulation de la puissance s'effectue par la modification de la température du départ du circuit secondaire. Selon la position de la vanne, une quantité plus ou moins importante de fluide est « injectée » dans le circuit secondaire à partir du circuit primaire au niveau du deuxième point de mélange.

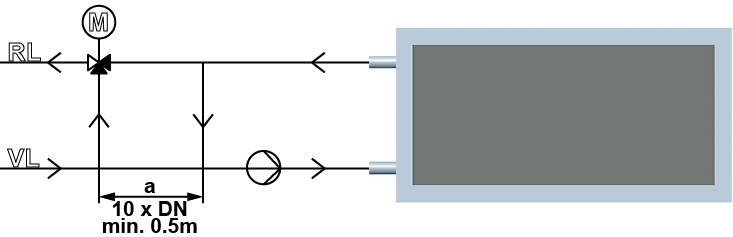

Schéma de régulation du circuit d'injection
