Maßzeichnungen

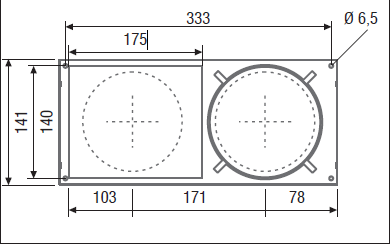

KWH 12 L

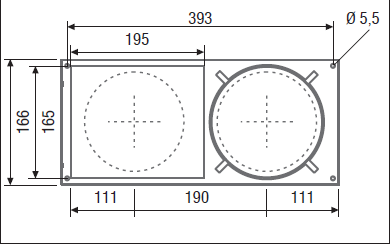

KWH 16 L

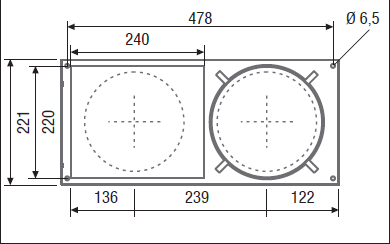

KWH 20 L

Fassadenteil (Grundplatte)

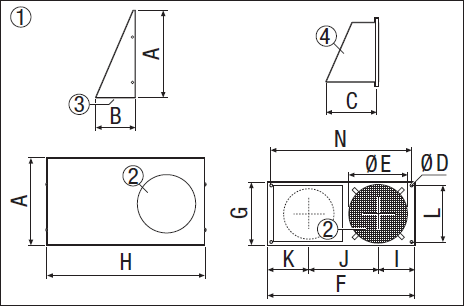

Technische Zeichnung

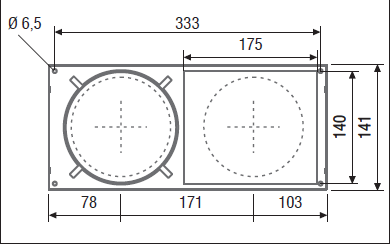

KWH 12 R

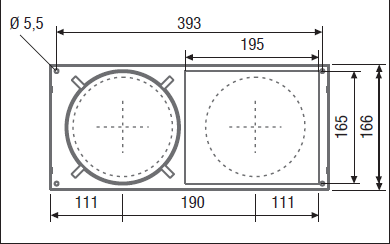

KWH 16 R

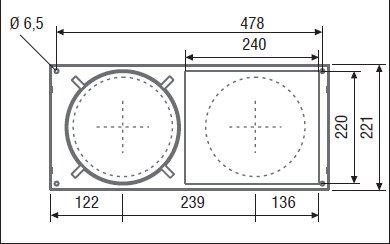

KWH 20 R

Fassadenteil (Grundplatte)

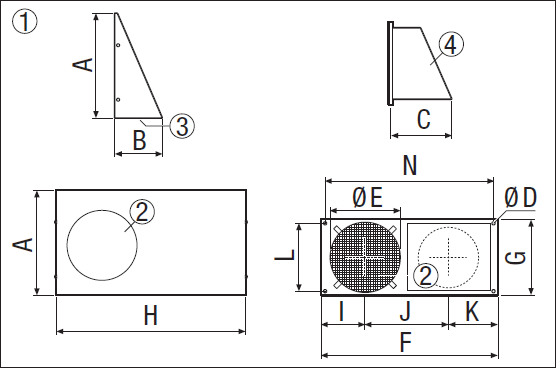

Technische Zeichnung

(1) Ansicht von unten (Außenluftansaugung) | (2) Vorderansicht Fortluftstutzen | (3 / 4) Seitenansicht Fortluftstutzen

Produkt	Ausführung	Material	Artikel-Nummer
KWH 12 L	Außenluft links	Edelstahl	0152.0121
KWH 12 R	Außenluft rechts	Edelstahl	0152.0120
KWH 16 L	Außenluft links	Edelstahl	0152.0123
KWH 16 R	Außenluft rechts	Edelstahl	0152.0122
KWH 20 L	Außenluft links	Edelstahl	0152.0125
KWH 20 R	Außenluft rechts	Edelstahl	0152.0124

Produkt	A [mm]	B [mm]	C [mm]	D [mm]	E [mm]	F [mm]	G [mm]	H [mm]	I [mm]	J [mm]	K [mm]	L [mm]	N [mm]
KWH 12 L	204	88	140	6,5	125	352	141	355	78	171	103	140	333
KWH 12 R	204	88	140	6,5	125	352	141	355	78	171	103	140	333
KWH 16 L	232	100	150	5,5	160	412	166	415	111	190	111	165	393
KWH 16 R	232	100	150	5,5	160	412	166	415	111	190	111	165	393
KWH 20 L	282	122	182	6,5	200	497	221	500	122	239	136	220	478
KWH 20 R	282	122	182	6,5	200	497	221	500	122	239	136	220	478
