Plochý kompaktní dvojitý rozváděč vzduchu z plastu, 6-násobný

MA-FDV6-90

Typové číslo: 0059.2129
Výrobce: MAICO
Plochý a kompaktní dvojitý rozváděč vzduchu z plastu s kontrolou zasunutí pro 6x pružnou trubku DN 90, přívod... více info
Příklady použití: Rodinný dům, Obytný dům, Průmyslové budovy, Kancelářské budovy, Modernizace
Údaje k produktu

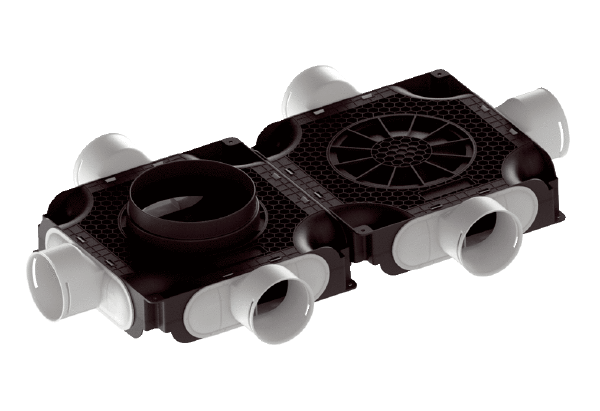

MA-FDV6-90 IM0020221.PNG Plochý a kompaktní dvojitý rozváděč vzduchu z plastu s kontrolou zasunutí pro 6x pružnou trubku DN 90, přívod DN 180

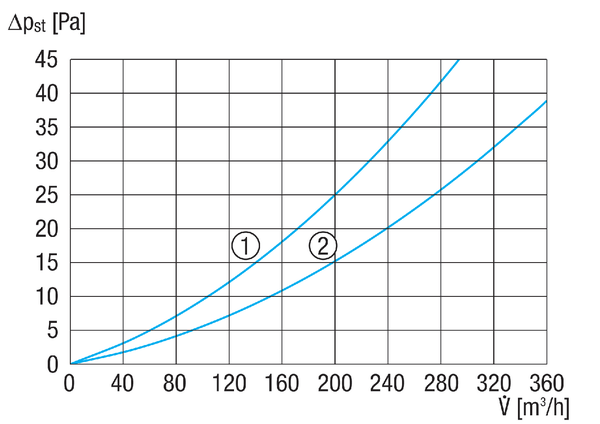

Charakteristika

MA-FDV6-90 - Charakteristika

  1. Rozváděč otevřen z 50% / doporučený průtok = max. 225 m3/h
  2. Rozváděč otevřen z 100% / doporučený průtok = max. 450 m3/h

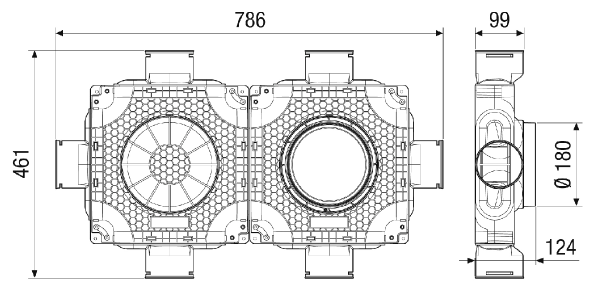

Výkres

MA-FDV6-90 - Výkres [mm]

Technické údaje

MA-FDV6-90 - Technické údaje

Typ MA-FDV6-90
Umístění Stěna / Strop / Podlaha
Materiál Polypropylen (PP)
Barva Antracit
Hmotnost 2,72 kg
Hmotnost s obalem 3,56 kg
Připojovací průměr 180 mm
Připojovací průměr hadice 90 mm
Počet připojovacích hrdel 6
Vhodné pro jm. světlost 90 mm
Šířka 468 mm
Výška 99 mm
Hloubka 795 mm
Šířka s obalem 485 mm
Výška s obalem 135 mm
Hloubka s obalem 806 mm
Balení 1 kus
Sortiment K
GTIN (EAN) 4012799992981
Typové číslo 0059.2129

Příslušenství / Příslušenství pro

MA-FDV6-90 - Příslušenství / Příslušenství pro

Speciální příslušenství

je obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Centrální ventilační přístroj WS 120 Trio LL 0095.0655 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio LLV 0095.0656 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio LR 0095.0657 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio LRV 0095.0658 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio QL 0095.0659 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio QLV 0095.0660 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio QR 0095.0661 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 120 Trio QRV 0095.0662 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 160 Flat ET 0095.0090 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 160 Flat BET 0095.0092 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 160 Flat KET 0095.0091 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 160 Flat KBET 0095.0093 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 160 Flat KBZET 0095.0094 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 R 0095.0276 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 RET 0095.0277 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 L 0095.0278 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 LET 0095.0279 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KR 0095.0280 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KRET 0095.0281 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KL 0095.0282 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KLET 0095.0283 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KBR 0095.0087 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KBRET 0095.0114 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KBL 0095.0088 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 170 KBLET 0095.0115 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 300 Flat R 0095.0140 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 300 Flat L 0095.0141 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 300 Flat BR 0095.0142 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 300 Flat BL 0095.0143 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 300 Flat KBR 0095.0144 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 300 Flat KBL 0095.0145 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 B 0095.0221 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 BR 0095.0262 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 K 0095.0222 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KR 0095.0263 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KB 0095.0223 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KBR 0095.0264 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 ET 0095.0224 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 RET 0095.0265 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 BET 0095.0225 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 BRET 0095.0266 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KET 0095.0226 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KRET 0095.0267 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KBET 0095.0227 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 320 KBRET 0095.0268 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 B 0095.0229 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 BR 0095.0269 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 K 0095.0230 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KR 0095.0270 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KB 0095.0231 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KBR 0095.0271 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 ET 0095.0232 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 RET 0095.0272 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 BET 0095.0233 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 BRET 0095.0273 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KET 0095.0234 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KRET 0095.0274 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KBET 0095.0235 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WS 470 KBRET 0095.0275 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WR 310 0095.0220 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WR 310 R 0095.0260 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WR 410 0095.0228 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj WR 410 R 0095.0261 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj Trio LZ Již nelze dodat 0095.0124 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj Trio LZV Již nelze dodat 0095.0125 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj Trio QZ-AL Již nelze dodat 0095.0126 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj Trio QZ-ALV Již nelze dodat 0095.0127 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj Trio QZ-AR Již nelze dodat 0095.0128 na vyžádání
  • Na lístek s poznámkami
Centrální ventilační přístroj Trio QZ-ARV Již nelze dodat 0095.0129 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

MA-FDV6-90

Krátká informace

Plochý a kompaktní dvojitý rozváděč vzduchu z plastu s kontrolou zasunutí pro 6x pružnou trubku DN 90, přívod DN 180

Typový popis

  • Plochý kompaktní dvojitý rozvaděč vzduchu z recyklovatelného plastu pro 6 ohebných trubek DN 90, přívod DN 180. Vhodný pro flexibilní a prostorově úsporné možnosti montáže.
  • Plochý rozvaděč vzduchu se skládá z: 1 uzavíracího víka DN 200, 1 připojovacího přechodu DN 180, 1 koncového víka DN 180, 6 těsnicích kroužků DN 90, 6 rozebíratelných zabezpečovacích svorek DN 90 pro připevnění ohebných trubek, 3 uzavíracích vík DN 90.
  • Barva antracitová (korpus) s bílým, lehce transparentním připojovacím hrdlem.
  • S vizuální kontrolou správného a přesného zasunutí ohebné trubky.
  • Použití jako 90° rozvaděč, resp. také jako průchozí rozvaděč s volitelným příslušenstvím (viz připojovací přechod).
  • Odolávající tlaku a vhodný pro zabetonování do mezipatrových stropů Filigran.

Obsah

Schéma zapojení

MA-FDV6-90 - Schéma zapojení
