Axiální střešní ventilátor
DZD 35/4 B
Výrobce: MAICO
Axiální střešní ventilátor, horizontální výfuk, DN 355, třífázový proud
Příklady použití: Výrobny, Pracoviště, Provozovna, Restaurace, Výstavní prostor
Údaje k produktu

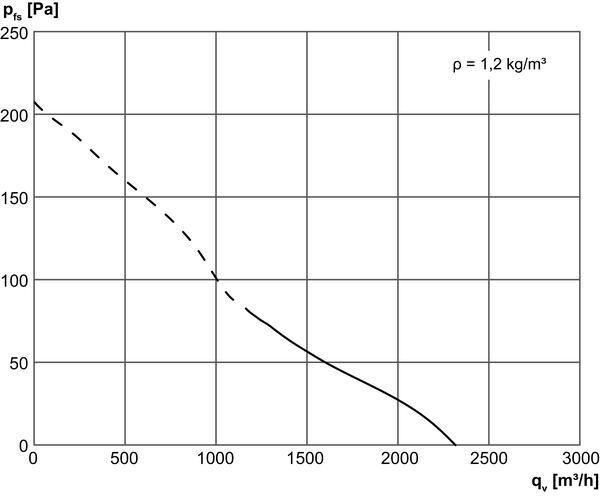

Charakteristika
Výkres
DZD 35/4 B - Výkres [mm]
Technické údaje
DZD 35/4 B - Technické údaje
Příslušenství
DZD 35/4 B - Příslušenství
Obecné příslušenství
Typový popis
Výrobek-popis
DZD 35/4 B
Krátká informace
Axiální střešní ventilátor, horizontální výfuk, DN 355, třífázový proudTypový popis
Stručný popis
- Pouzdro, základní deska, vtoková tryska a protidešťový kryt z pozinkovaného ocelového plechu.
- Pozinkovaná ochranná mřížka na výfukové straně, ochrana proti dotyku DIN EN ISO 13857.
- Stabilní transportní oka umožňují dopravu jeřábem.
- 8listé oběžné kolo ze sklolaminátového polyamidu.
- Ventilátory splňují požadavky evropského nařízení k ekodesignu (ES) č.327/2011 směrnice 2009/125/ES.
- Klidný chod bez vibrací díky dynamicky vyváženému oběžnému kolu a motoru (hřídel-rotor), stupeň jakosti 6.3, DIN ISO 1940, část 1.
- Vysoká účinnost větrání, nízký provozní hluk.
- Prodloužená životnost díky vysoce kvalitním materiálům, jako jsou málo hlučná kuličková ložiska.
- Ventilátory jsou bezúdržbové.
- Odvod nebo přívod vzduchu lze přepínat samostatným přepínačem (výjimka EZD... E).
Směr proudění
- Směr proudění je vyznačen.
- Standardní provoz odvodu vzduchu, výfuk přes motor.
Třífázový motor
- Typová řada: DZD.
- Asynchronní motor.
- Jmenovité napětí 400 V, 50 Hz.
- Krytí DZD... D IP 54.
- Krytí DZD. B IP 55.
- Regulovatelné otáčky. Zařízení lze postupně spínat pomocí volitelného 5stupňového transformátoru.
- Reverzní.
- Reverzní provoz: Při anomálním směru proudění se objemový proud zmenší cca o 35 %.
- Sériová tepelná ochrana proti přetížení. Výjimka: U typu DZD 25/4 D (motorový jistič bude zajištěn na straně stavby).
- Vývody jsou bezpotenciálově vedeny na svorkovnici a musejí být připojeny na motorovou ochranu např. MVE 25-1 nebo k řídícímu obvodu elektrického stykače.
Elektrické připojení
- Připojovací kabel o délce cca 1,7 m.
Bezpečnostní pokyny
- Ventilátor smí být provozován jen v případě, že je zajištěna ochrana oběžného kola proti dotyku podle EN ISO 13857, např. instalací ochranných mřížek MAICO SG.
- Předepsána je odborná pevná instalace ve vodorovné poloze, pevně uložené přívodní elektrické vedení a korektní vedení vzduchu přes šachtu nebo potrubí.
Speciální provedení
- Na vyžádání a proti úhradě lze zajistit následující speciální provedení:
- Speciální napětí a frekvence.
- Ventilátory s vyšší ochranou proti korozi.
- Vrtule (oběžná kola) z hliníku.
- Informace k provozu ventilátorů při nižších teplotách než -20°C podáváme na vyžádání.
- Provoz s frekvenčním měničem je nutné konzultovat s výrobcem resp. zástupcem MAICO.
- Možnost dodání musí být vždy ověřena.
Schéma zapojení
DZD 35/4 B - Schéma zapojení

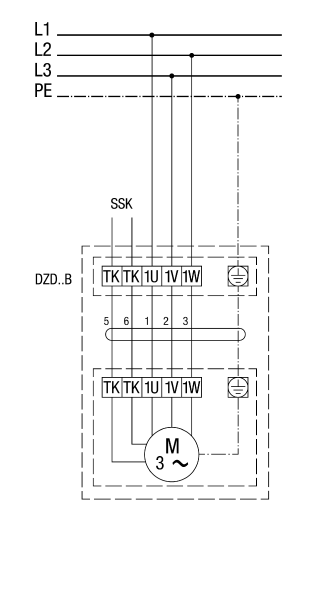

DZD..B levé otáčky (odvětrání) = standard
1 stupeň otáčení
SSK - obvod regulace
Pro pravé otáčky přehodit 2 fáze v připojení ventilátoru.

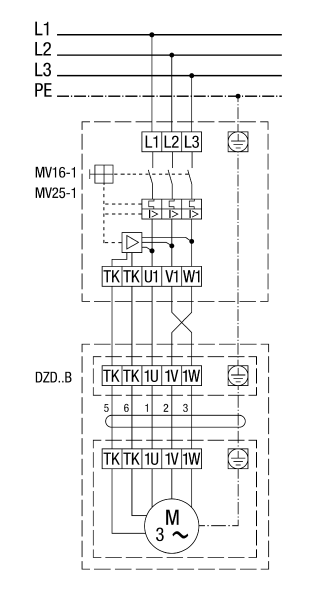

DZD .. B s ochranou motoru MV 16-1/MV 25-1
Levé otáčky (odvětrání) = standard
Pro pravé otáčky přehodit 2 fáze v připojení ventilátoru.

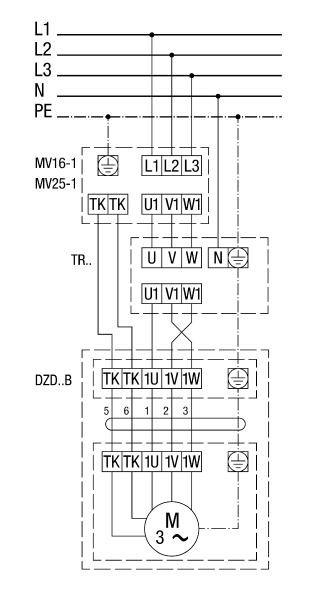

DZD ..B s 5-stupňovým transformátorem TR.. a motorovou ochranou MV 16-1/MV 25-1
Levé otáčky (odvětrání) = standard
Pro pravé otáčky přehodit 2 fáze v připojení ventilátoru.
Ke stažení / videa
DZD 35/4 B - Ke stažení / videa
Předchůdce - následník
DZD 35/4 B - Předchůdce
| Typ výrobku | Jméno | Typ.č. | Akce |
|---|---|---|---|
| Axiální střešní ventilátor | DZD35-4A Již nelze dodat | 0087.0418 |
