Radiální ventilátor

GRM HD 40/8 Ex

Typové číslo: 0073.0416
Výrobce: MAICO
Kovový radiální ventilátor pro vysoké tlaky, 8-pólový, velikost 400, třífázový, pro použití v prostorech s... více info
Příklady použití: průmyslové aplikace s ochranou proti výbuchu
Údaje k produktu
GRM HD 40/8 Ex IM0020696.PNG Kovový radiální ventilátor pro vysoké tlaky, 8-pólový, velikost 400, třífázový, pro použití v prostorech s nebezpečím výbuchu, medium: plyn
GRM HD 40/8 Ex IM0017898.PNG Kovový radiální ventilátor pro vysoké tlaky, 8-pólový, velikost 400, třífázový, pro použití v prostorech s nebezpečím výbuchu, medium: plyn

Charakteristika

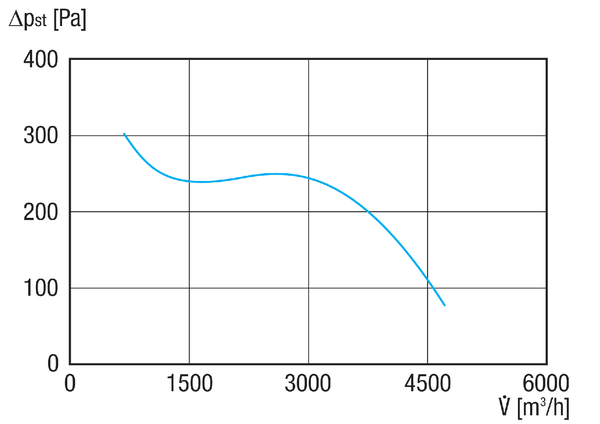

GRM HD 40/8 Ex - Charakteristika

Výkres

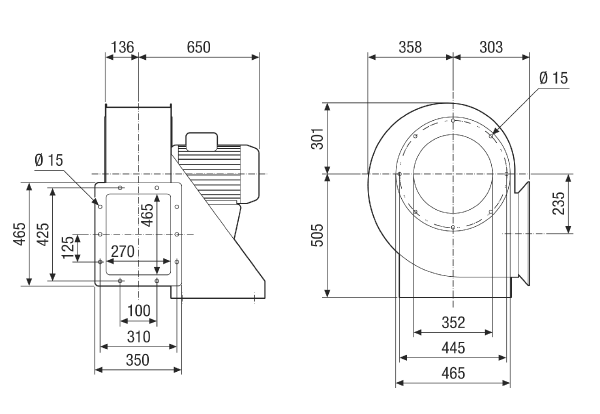

GRM HD 40/8 Ex - Výkres [mm]

GRM HD 40/8 Ex - Výkres Poloha pouzdra [mm]

  1. RD = pravé provedení
  2. LG = levé provedení

Varianty GRK 12/2 E a GRK 12/4 D nejsou dostupné v pravém provedení RD!

Standardní poloha je vždy LG 270°

Technické údaje

GRM HD 40/8 Ex - Technické údaje

Typ GRM HD 40/8 Ex
Průtok 5.000 m³/h
Počet otáček 720 1/min
Typ oběžného kola radiální
Lze regulovat
Možnost reverzace
Druh napětí Třífázový proud
Napájecí napětí 400 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 1.100 W
IJmen 3 A
Druh krytí IP 55
Tepelná třída F
Přepínatelné póly (2 otáčky)
Umístění Potrubní připojení
Montážní poloha horizontální
Materiál Ocelový plech, pozinkovaný
Materiál pouzdra Ocel, povrstvená
Barva šedá
Hmotnost 123 kg
Hmotnost s obalem 146 kg
Konstrukční velikost 400 mm
Šířka 658 mm
Výška 806 mm
Hloubka 738 mm
Šířka s obalem 800 mm
Výška s obalem 1.200 mm
Hloubka s obalem 950 mm
EX-označení podle směrnice ATEX Ex II 2 G
EX-označení podle normy Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta -teplota okolí -20 °C ≤ Ta ≤ +40 °C
Druh provozu S1
PTC DIN 44082 M 100
Teplotní třída T4
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799734161
Typové číslo 0073.0416



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA5, S5 (dB(A))

51

63

72

72

74

70

62

52

78

LWA5= akustický výkon v dB pro volné sání.

Příslušenství

GRM HD 40/8 Ex - Příslušenství

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Termistorový ochranný systém TMS 0157.0992 na vyžádání
  • Na lístek s poznámkami
Spínač podle rozdílu tlaků DDEx 500 0157.0302 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Výfuková ochranná mřížka SGAI GR 40 0073.0431 na vyžádání
  • Na lístek s poznámkami
Ochranná mřížka SGRI 40 0073.0423 na vyžádání
  • Na lístek s poznámkami
Sací hrdla ASI 40 0073.0439 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

GRM HD 40/8 Ex

Krátká informace

Kovový radiální ventilátor pro vysoké tlaky, 8-pólový, velikost 400, třífázový, pro použití v prostorech s nebezpečím výbuchu, medium: plyn

Typový popis

Vlastnosti

  • Radiální ventilátor s kovovým pouzdrem pro použití v prostředí s nebezpečím výbuchu.
  • Ochrana proti výbuchu a schválení dle ATEX.
  • Kvalifikováno pro všechny plyny a páry skupiny výbušnosti IIA a IIB a navíc pro vodík.
  • Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
  • Pro provozní teploty od -20 °C ≤ Ta ≤ +40 °C.
  • MAICO ventilátory do výbušného prostředí splňují bezpečnostní požadavky evropské směrnice RL 2014/34/EU na zařízení a ochranné systémy určené k použití v prostředí s nebezpečím výbuchu.
  • Pro zónu 1 a 2.
  • Úrovně ochrany proti vznícení: „d“ - ochrana zařízení pevným závěrem a „c“ - ochrana bezpečnou konstrukcí.
  • Ventilátor se silným tlakem pro průmyslové použití.
  • Pro snadnou a přímou montáž do potrubního systému.
  • Motor se nachází mimo proud vzduchu.
  • Pouzdro z ocelového plechu.
  • Standardní poloha pouzdra LG 270°.
  • Vhodné pro rozsah teplot od -20 °C do +40 °C.
  • Základna motoru z ocelového plechu s epoxidovým nátěrem, pro připevnění ventilátoru, je součástí dodávky.
  • Radiální oběžná kola s dopředu zahnutými lopatkami z pozinkovaného ocelového plechu.

Motor

  • Třífázový motor na střídavý proud.
  • Krytí IP 55.
  • Motor IE3.
  • Provozní režim S1 (trvalý provoz).
  • Teplotní třída T4.
  • Regulace otáček měničem frekvence.
  • Přípustný rozsah frekvence při regulaci otáček měničem frekvence je 20 Hz až 50 Hz.
  • Teplota v motoru ventilátoru je hlídána termistorem. Termistory musí být připojeny k vypínacímu systému (bezpečnostní zařízení v souladu se směrnicí RL 2014/34/EU), který ventilátor při příliš vysokých teplotách trvale odpojí od sítě.

Elektrické připojení

  • Připojení ve svorkovnici na motoru.
  • Kabelové šroubení v provedení Ex d je součástí dodávky.

Speciální provedení

  • Na vyžádání a proti úhradě lze zajistit následující speciální provedení:
    • Odlišná orientace pouzdra.
