Lokální větrací přístroj s rekuperací tepla

Trio QD-AL

Již nelze dodat
Typové číslo: 0095.0120
Výrobce: MAICO
Velmi tichý a kompaktní lokální přístroj s příčným prouděním, odvod vlevo, s efektivní rekuperací tepla a... více info

Údaje k produktu

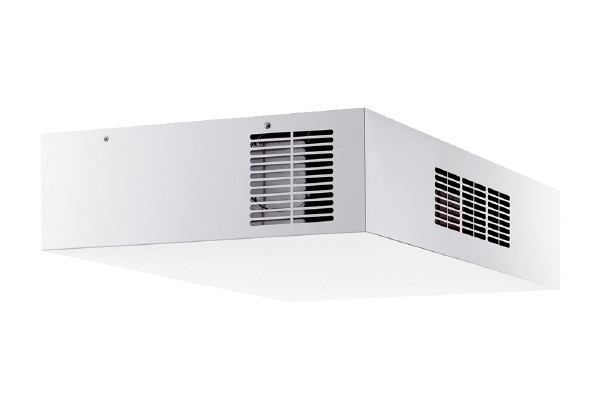

Trio QD-AL IM0016627.PNG Velmi tichý a kompaktní lokální přístroj s příčným prouděním, odvod vlevo, s efektivní rekuperací tepla a vlhkosti, EC ventilátory s regulací konstantního průtoku, připojení malého kanálového systému, 40 – 120 m³/h.
Trio QD-AL IM0020225.PNG Velmi tichý a kompaktní lokální přístroj s příčným prouděním, odvod vlevo, s efektivní rekuperací tepla a vlhkosti, EC ventilátory s regulací konstantního průtoku, připojení malého kanálového systému, 40 – 120 m³/h.
Trio QD-AL IM0019952.PNG Velmi tichý a kompaktní lokální přístroj s příčným prouděním, odvod vlevo, s efektivní rekuperací tepla a vlhkosti, EC ventilátory s regulací konstantního průtoku, připojení malého kanálového systému, 40 – 120 m³/h.

Charakteristika

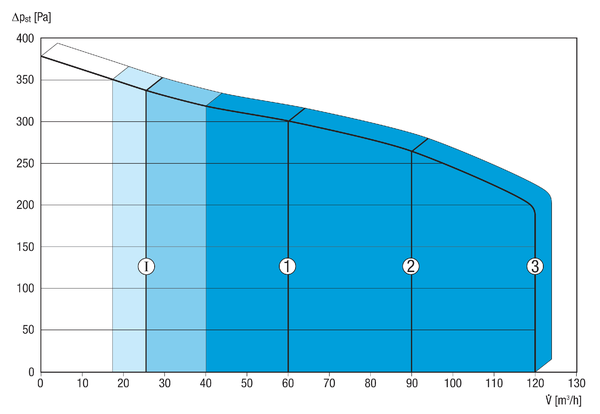

Trio QD-AL - Charakteristika

Zobrazená čísla znázorňují přednastavené stupně větrání ("Výrobní nastavení").

1 = 60 m³/h , redukované větrání (RL)

2 = 90 m³/h, jmenovité větrání (NL)

3 = 120 m³/h, intenzívní větrání (IL)

I = intervalové, resp. ochrana před vlhkostí v závislosti na RL

Možná individuální nastavení:

RL = 40 m³/h - 120 m³/h

NL = 40 m³/h - 120 m³/h

IL = 40 m³/h - 120 m³/h

Nutná podmínka: RL < NL < IL !

Výkres

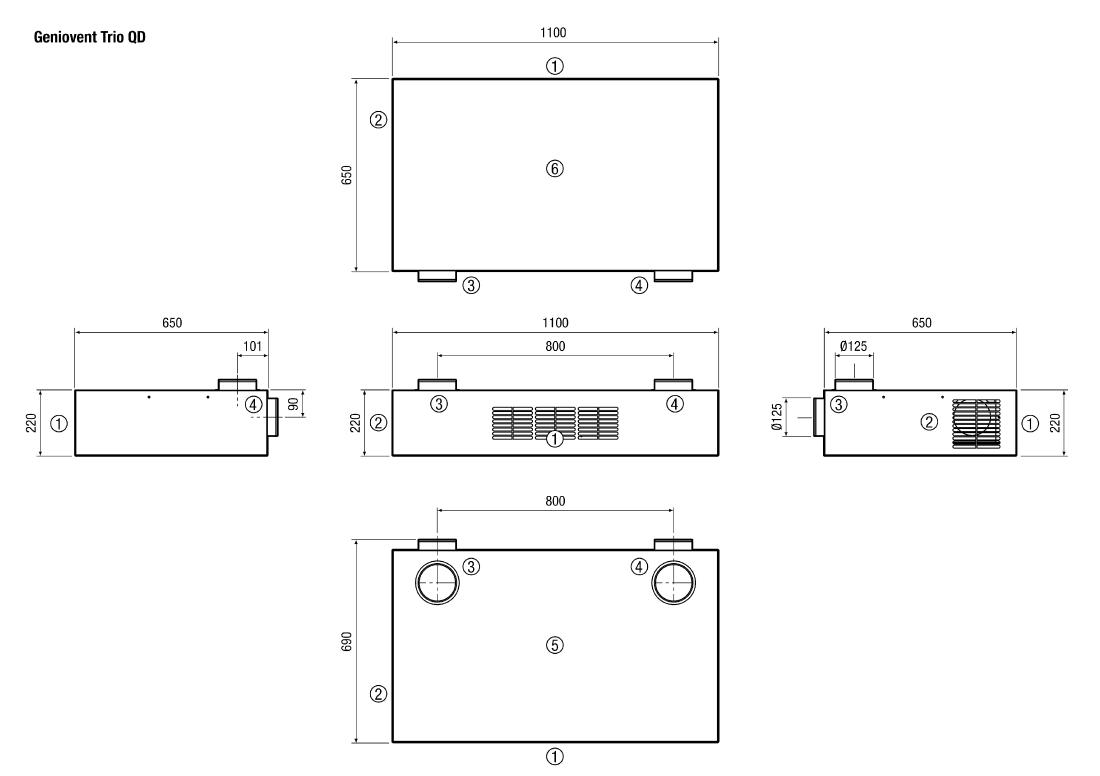

Trio QD-AL - Výkres [mm]

  1. Přívod
  2. Odvod
  3. Venkovní vzduch
  4. Odpadní vzduch
  5. Půdorys
  6. Pohled zdola

Technické údaje

Trio QD-AL - Technické údaje

Typ Trio QD-AL
Průtok 40 m³/h / 120 m³/h
SEC average -36,14 kWh/(m²*a)
Třída energetické efektivity A
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz / 60 Hz
Hodnota SPI podle DIN EN 13141-7 (A7) 0,28 Wh/m³
Příkon podle DIN EN 13141-7 (A7) 23 W
Stand-By příkon < 1 W
IMax 1 A
Druh krytí IP 40
Schváleno DIBT. ne
PHI-certifikace ne
Materiál Ocelový plech, práškový nástřik
Materiál výměníku Umělá hmota
Materiál vnitřního obložení Pěna (umělá hmota)
Barva granitově šedá, jako RAL 7026
Pohledový kryt čistě bílá, jako RAL 9010
Hmotnost 50 kg
Hmotnost s obalem 52 kg
Třída filtru ISO ePM10 ≥ 50 % (M5) / ISO ePM1 ≥ 50 % (F7)
Připojovací průměr 125 mm
Šířka 650 mm
Výška 220 mm
Hloubka 1.100 mm
Šířka s obalem 720 mm
Výška s obalem 300 mm
Hloubka s obalem 1.120 mm
Teplota média při IMax -20 °C až 50 °C
Max. stupeň tepelné dispozice podle DIN EN 13141-7 (A7) 82 %
Druh tepelného výměníku Entalpický křížový protiproud
Obchvat ne
Registr předehřevu ne
Entalpický výměník tepla ano
Zapojení s ochranou proti zámrzu ano
Letní provoz ECO-odvod / ECO-přívod
Hlídání filtru časově závislý
Regulace vlhkosti integrováno
Regulace CO2 (volitelná) CO2-senzor pro Trio
Regulace kvality vzduchu (volitelně) VOC-senzor pro Trio
Připojení ke KNX (volitelně) K-SM
MODBUS-rozhraní integrováno
Ovládací díl součástí dodávky RLS 1 WR, App
Ovládací díl (volitelně) RLS T1 WS
FM integrace EnOcean (volitelně) E-SM
Mobilní ovládání ano
Balení 1 kus
Sortiment K
GTIN (EAN) 4012799951209
Typové číslo 0095.0120



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2 (dB(A))

24

35

35

30

29

20

14

4

39

LWA2= akustický výkon v dB pro pouzdro.

Pracovní bod: Průtok vzduchu 84 m³/h

Příslušenství / Náhradní díly

Trio QD-AL - Příslušenství / Náhradní díly

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Uzavírací klapky Trio VK Q Výběhový typ 0017.0229 na vyžádání
  • Na lístek s poznámkami
Náhradní filtr Trio F7 0093.1450 na vyžádání
  • Na lístek s poznámkami
Náhradní filtr Trio M5 0093.1452 na vyžádání
  • Na lístek s poznámkami
Řízení přívodu vzduchu RLS T1 WS Výběhový typ 0157.0835 na vyžádání
  • Na lístek s poznámkami
Řízení přívodu vzduchu RLS T2 WS 0157.1656 na vyžádání
  • Na lístek s poznámkami
CO2-čidlo Trio CO2 I Výběhový typ 0157.1332 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchu Trio VOC E 0157.1510 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchu Trio VOC I Výběhový typ 0157.1483 na vyžádání
  • Na lístek s poznámkami
EnOcean-zásuvný modul E-SM 0092.0556 na vyžádání
  • Na lístek s poznámkami
KNX-zásuvný modul K-SM 0092.0557 na vyžádání
  • Na lístek s poznámkami
CO2-čidlo Trio CO2 E Již nelze dodat 0157.1505 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Náhradní díly

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Čidlo SE ECA 100 ipro H E157.0141.0000 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

Trio QD-AL

Krátká informace

Velmi tichý a kompaktní lokální přístroj s příčným prouděním, odvod vlevo, s efektivní rekuperací tepla a vlhkosti, EC ventilátory s regulací konstantního průtoku, připojení malého kanálového systému, 40 – 120 m³/h.

Typový popis

Příčné provětrávání

  • Lokální přístroj s příčným provětráváním, odvod vlevo.

Krátký popis

  • Inteligentní ventilační přístroj s rekuperací tepla a vlhkosti pro řízené provětrávání s průtokem vzduchu od 40 do 120 m³/h.
  • Kompaktní a efektivní - energetická třída A. Hlukově a energeticky optimalizované ventilátory s EC technologií.
  • Odpovídá požadavkům KFW: Velmi vhodný pro moderní novostavby nebo rekonstrukce.
  • Velmi tichý přístroj s výjimečně nízkou stavební výškou (22 cm). Díky tomu je přístroj zvláště vhodný na stěnu, strop nebo do střešní šikminy.
  • ISO ePM10 ≥ 50 % (M5) filtr v odvodním vzduchu a ISO ePM1 ≥ 50 % (F7) pylový filtr ve venkovním vzduchu.
  • Ventilační přístroj je vybaven vysoce moderním entalpickým výměníkem tepla s hygienickým certifikátem podle VDI 6022, list 1.
  • Provoz s obchvatem / Eco-provoz: ECO přívod, ECO odvod pro pasívní noční chlazení v létě.
  • Dokonalé oddělení vedení odvodu a přívodu vzduchu v celém přístroji. Tím je zabráněno nechtěnému cirkulačnímu provozu. Viry (např. Covid 19) a baktérie nebudou tímto přenášeny.
  • Regulátor ovzduší RLS 1 WR součástí dodávky.
  • Maximální flexibilita díky flexibilním hrdlům DN 125: Připojení venkovního a odpadního vzduchu z čelní strany (montáž na strop) nebo ze zadní strany přístroje (montáž na stěnu).
  • Trio lze ovládat pomocí APP (air@home) a webového nástroje Webtool (www.air-home.de) využitím integrovaného LAN rozhraní.
  • Plug & Play: Jednoduché uvedení do provozu pomocí bezplatného software a sériový USB konektor pro uvádění do provozu, update ovládání a servis.
  • Žádná citlivost na výkyvy tlaku: Integrovaná automatická regulace konstantního průtoku slouží pro trvalé udržení nastavených průtoků vzduchu za jakýchkoli podmínek provozu (např. znečištění filtrů).
  • Sériově integrovaný kombinovaný senzor (vlhkost/teplota) v odváděném vzduchu umožňuje provoz větrání dle požadavků a také inteligentní strategii odvlhčování (ochrana proti převlhčení). Dále se přístroj vyznačuje strategií ochrany proti zamrzání přizpůsobenou skutečným potřebám.
  • Přístroj se zpětným získáváním tepla disponuje multifunkčním kontaktem pro ovládání např. solankového zemního tepelného výměníku, indikaci provozu a poruch, ovládání topných registrů, venkovních klapek nebo chlazení.
  • 2 vstupní kontakty (12 V a 230 V) jsou připraveny např. pro bezpečnostně technická odpojování.
  • Různé vstupy a výstupy umožňují regulačně technické připojení k jiným přístrojům domovní techniky např. k tepelnému čerpadlu.
  • Integrované rozhraní MODBUS (TCP/IP a RTU) pro integraci do domovních inteligentních rozvodů.
  • Volitelný zásuvný modul K-SM umožňuje integraci do KNX systémů.
  • Volitelný zásuvný modul E-SM umožňuje integraci do EnOcean systémů.
  • Volitelné přídavné desky ZP 1 a ZP 2 pro rozšiřující funkce jako např. tlakově konstantní regulace EC ventilátorů, regulace zónových klapek, solankových zemních výměníků nebo měření rozdílu tlaku na filtrech.
  • Maximální flexibilita přístroje díky rozličným možnostem vybavení a připojení.
  • Moderní modulární technika přístroje zaručuje vysoce přátelské prostředí pro servis a údržbu.

Parametry

Pouzdro

  • Práškované ocelové pouzdro, barva granitová šedá, jako RAL 7026.
  • Pohledový kryt barva čistě bílá, jako RAL 9010.
  • Jednoduchá výměna filtru bez nářadí.
  • Těsné, zvukově izolované vnitřní pouzdro bez tepelných mostů.
  • Vnější plochy přístroje a vnitřní pouzdro lze jednoduše čistit.

Filtr

  • ISO ePM10 ≥ 50 % (M5) filtr v odvodním vzduchu a ISO ePM1 ≥ 50 % (F7) pylový filtr ve venkovním vzduchu.

Obsluha

  • Připraveno k provozu se spínačem Zap/Vyp.
  • Ovládací díl RLS 1 WR je součástí dodávky,4 stupně větrání, ukazatel výměny filtru, ukazatel poruch.
  • Další ovládací díly mohou být připojeny paralelně.
  • Mobilní obsluha přes APP (air@home) nebo webový nástroj Webtool (www.air-home.de) pomocí smartphonu, laptopu nebo PC umožňuje např.:
    • Nastavení živých zpráv, uživatelskou správu
    • Automatický provoz podle zátěže / Automatický provoz podle času
    • Ruční provoz / VYP
    • ECO provoz přívod nebo EKO provoz odvod
    • Hlášení o filtru, chybová hlášení
  • Volitelný dotykový ovládací díl RLS T1 WS pro nastavení:
    • 2 automatické druhy provozu (auto čidlo / auto čas)
    • 4 ruční druhy provozu (ECO odvod / ECO přívod / Ručně / VYP)
    • možnost kompletního uvedení přístroje Trio do provozu
  • USB připojení pro servis / uvedení do provozu - bezplatný software pro uvádění do provozu od MAICO.
  • Připojení do sítě přes integrované rozhraní LAN.
  • Smart-Home ready (např. Loxone přes Modbus TCP/IP).
  • Modbus TCP/IP a RTU sériově integrován.
  • Volitelný KNX-zásuvný modul K-SM pro integraci do domovních inteligentních rozvodů www.knx.org.
  • Volitelný zásuvný modul EnOcean E-SM pro integraci přístroje do "EnOcean-World" www.enocean-alliance.org.

Ovládání

  • Sériově s regulací průtoku dle požadavků („směrodatná hodnota vlhkosti“).
  • Plynulé přizpůsobení průtoků vzduchu podle potřeby.
  • Integrovaná funkce ochrany pro zamezení převlhčení.
  • 3 teplotní čidla ve venkovním, odpadním a přívodním vzduchu.
  • 1 kombinované čidlo (teplota a vlhkost) v hrdle odvodního vzduchu.
  • Lze připojit až 4 externí senzory různých typů (CO2, VOC, vlhkost).
  • Multifunkční kontakt pro ovládání např. solankového zemního tepelného výměníku, indikaci provozu a poruch, ovládání topných registrů, venkovních klapek nebo chlazení.
  • Vstupy pro bezpečnostně technická odpojování přes kontakty 12 V nebo 230 V (např. hlásič kouře, požární alarm, provoz beztlakového ohniště).
  • Přídavný tlačítkový vstup pro vybavení časově omezeného intenzivního větrání (nárazové větrání).
  • Lze rozšířit pomocí přídavné desky ZP 1 o ovládání:
    • 3-cestné klapky (např. vzduchový zemní výměník tepla)
    • regulovaného čerpadla (např. solankový zemní výměník)
    • vzduchové klapky zónové regulace
    • jako spínací kontakt při použití externího registru dohřevu
  • Lze rozšířit pomocí přídavné desky ZP 2 o:
    • tlakovou konstantu EC ventilátorů
    • Sledování filtrů podle rozdílů tlaků
  • Různé vstupy a výstupy umožňují regulačně technické připojení ventilačního přístroje k jiným přístrojům domovní techniky např. k tepelnému čerpadlu.

Schválení a certifikáty

  • Zpráva o zkoušce podle DIN EN 13141-7.
  • Hygienický certifikát pro materiál pouzdra (EPP) a tepelný výměník.

Výměník tepla

  • Vysoce efektivní entalpický křížový protiproudý výměník tepla.
  • Zpětné získávání tepla až 82 % a zpětné získávání vlhkosti až 69 %.
  • Hygienický certifikát (žádné bakterie a přestup nebo rozrůstání virů) podle VDI 6022, list 1.
  • Antimikrobiální tepelný výměník lze čistit vodou.
  • Není nutný vývod kondenzátu.

Obchvat

  • Eko-provoz: ECO přívod, ECO odvod pro pasívní noční chlazení v létě.

Ochrana proti zamrznutí

  • Zamezení zamrznutí tepelného výměníku při nízkých teplotách sledováním teploty odpadního vzduchu.
  • Při nebezpečí zamrznutí je postupně redukován průtok venkovního vzduchu.

Ventilátory

  • Radiální ventilátory s dopředu zahnutými lopatkami pro venkovní a odpadní vzduch.
  • Energeticky účinné EC stejnosměrné motory s integrovanou regulací konstantního průtoku.
  • Možnost regulace na konstantní tlak pomocí volitelné přídavné desky ZP 2.
  • Lze plynule nastavit 3 výkonové stupně od 40 m³/h do 120 m³/h.

Montážní pokyny

  • Jednoduchá, časově nenáročná montáž díky přímému našroubování přístroje na strop nebo stěnu.
  • Víko pouzdra a pohledový kryt lze demontovat pomocí šroubů.

Obsah

Schéma zapojení

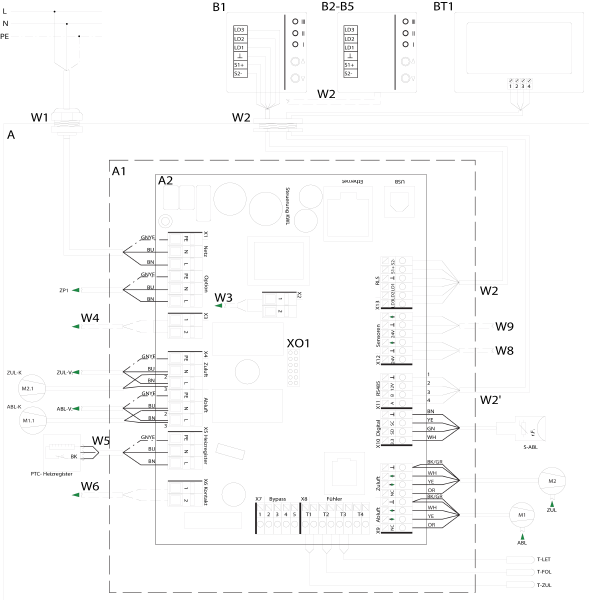

Trio QD-AL - Schéma zapojení
