Odhlučněná větrací jednotka
ESR 12-2 S
Již nelze dodatVýrobce: MAICO
Odhlučněná odvětrávací jednotka s vyklápěcím motorem, DN 125, jednofázová
Příklady použití: Provozovna, Výstavní prostor, Kancelář, Mistrovna, Šatna
Údaje k produktu

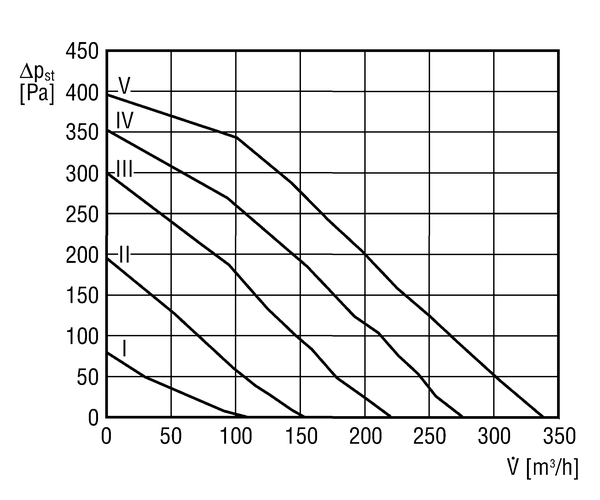

Charakteristika
Výkres

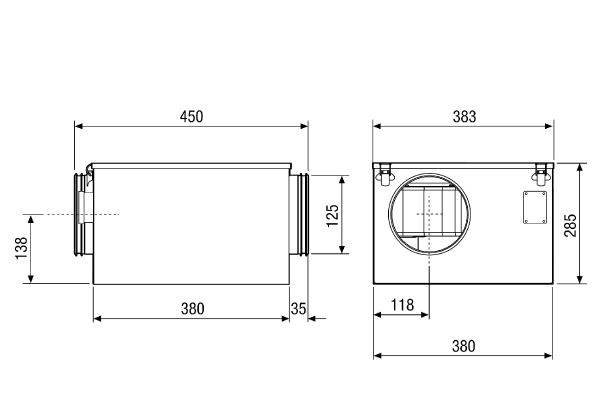

ESR 12-2 S - Výkres [mm]
Technické údaje
ESR 12-2 S - Technické údaje
Příslušenství
ESR 12-2 S - Příslušenství
Speciální příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Set pro zamezení vibrací | KSD-D | 0092.0521 | na vyžádání |
Obecné příslušenství
Typový popis
Výrobek-popis
ESR 12-2 S
Krátká informace
Odhlučněná odvětrávací jednotka s vyklápěcím motorem, DN 125, jednofázováTypový popis
Parametry
- Optimální účinnost, nízké náklady na údržbu.
- Odnímatelné víko pouzdra se třmenovým uzávěrem.
- Oboustranné připojení pomocí hrdel přímo do vzduchového potrubí.
- Se zvukově izolační minerální vatou kašírovanou skelným hedvábím pro zvýšené nároky na nízný hluk.
Směr proudění
- Směr proudění vzduchu vyznačen šipkou na pouzdru ventilátoru.
Motor
- Kondenzátorový motor s vnějším rotorem.
- Robustní motor s kuličkovým ložiskem, bezúdržbový.
- Sériově osazené gumové uložení motoru zabraňuje přenosu vibrací na tělo ventilátoru.
- Tepelná třída B nebo F.
- Druh krytí IP X4 při uzavřeném víku pouzdra.
Jednofázový motor
- Sériově s ochranou proti přehřátí.
Třífázový motor
- Připojení je beznapěťově vyvedeno na svorkovnici a musí být dále vedeno na motorovou ochranu MV 25 nebo do obvodu cívky stykače.
Montážní pokyny
- Lze instalovat v libovolné poloze.
Elektrický vývod
- Čelní svorkovnice.
Bezpečnostní pokyny
- Ventilátor umístěný na konci potrubí musí mít z důvodu ochrany proti dotyku volnou sací nebo výtlačnou stranu vybavenou ochranou mřížkou, EN ISO 13857. V těchto případech nasadit ochrannou mřížku.
Schéma zapojení

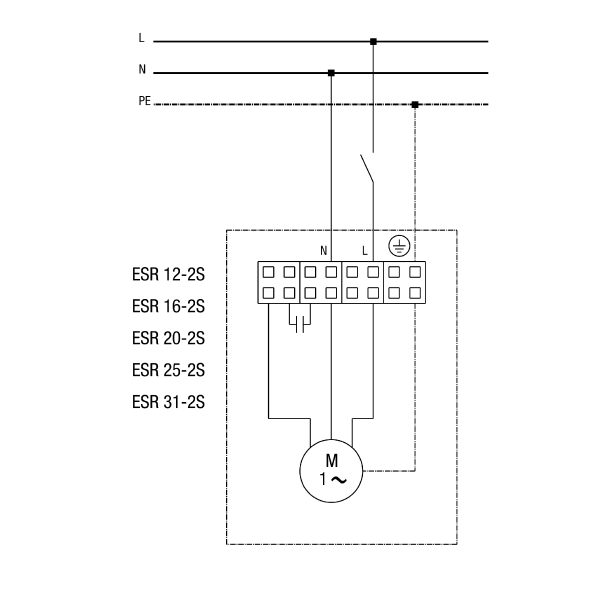

ESR 12-2 S - Schéma zapojení
Potrubní ventilátor s elektroohřevem DRH 25-9R, DRH 31-12R, DRH 35-12R a DRH 40-12R
S1 - Zap
S - čidlo
US16 - stykač, rozpojovač všech pólů
ERR... - radiální potrubní ventilátor
DRH...R - elektrický ohřívač vzduchu: DRH 25-9R, DRH 31-12R, DRH 35-12R, DRH 40-12R
B=můstek Int/Ext musí být propojen
C=nastavení potenciometru neměnit
D=požadovaná hraniční hodnota MIN
E=požadovaná hraniční hodnota MAX
F=můstek pro hranici MAX, musí být propojen!
G=pokud je můstek propojen, hranice MIN je aktivní
FR30P - Ext. regulátor (0-30°C) s prostorovým čidlem
FL60P - Ext. kanálové čidlo pro hranice MIN, MAX
LW9 - hlídač proudění vzduchu (v poloze N)
Montáž senzoru LW9 na vstupní straně ohřívače vzduchu
Nastavení pož.hodnoty 0-30°C a registrace teploty prostoru přes FR30P
Hranice Min/Max 0-60°C v přívodním kanálu přes FL60P
