Ventilátor na omítku

ER-AP 60 G

Typové číslo: 0084.0153
Výrobce: MAICO
Ventilátor na povrch pro odvětrání, průtok 61 m³/h, dvoje otáčky
Příklady použití: Koupelna, Kuchyně, Obytný dům, Obytný prostor, Jídelny
Údaje k produktu
ER-AP 60 G IM0009918.PNG Ventilátor na povrch pro odvětrání, průtok 61 m³/h, dvoje otáčky
ER-AP 60 G IM0008446.PNG Ventilátor na povrch pro odvětrání, průtok 61 m³/h, dvoje otáčky
ER-AP 60 G IM0007254.PNG Ventilátor na povrch pro odvětrání, průtok 61 m³/h, dvoje otáčky
Zpět
  • Na lístek s poznámkami
ER-AP 60
ER-AP 60 VZ
ER-AP 60 F
ER-AP 60 G
ER-AP 60 H
ER-AP 100
ER-AP 100 VZ
ER-AP 100 F
ER-AP 100 G
ER-AP 100 H

Charakteristika

ER-AP 60 G - Charakteristika

Výkres

ER-AP 60 G - Výkres [mm]

Technické údaje

ER-AP 60 G - Technické údaje

Typ ER-AP 60 G
Provedení Spínání snížených otáček
Průtok 35 m³/h / 61 m³/h
Počet otáček 900 1/min / 1.250 1/min
Směr proudění vzduchu Odvětrání
Lze regulovat −
SEC average -3,62 kWh/(m²*a)
Napájecí napětí 230 V
Kmitočet sítě 50 Hz
Příkon 11 W / 21 W
IMax 0,13 A / 0,17 A
Druh krytí IP X5
Síťový přívod 5 x 1,5 mm²
Umístění Stěna / Strop
Způsob instalace Na omítku
Druh systému lokální
Materiál Umělá hmota
Barva bílá, jako RAL 9016
Hmotnost 1,94 kg
Hmotnost s obalem 2,5 kg
Třída filtru ISO Coarse 30 % (G2)
Protipožární ochrana ne
Připojovací průměr 75 mm / 80 mm
Šířka 236 mm
Výška 236 mm
Hloubka 217,5 mm
Šířka s obalem 255 mm
Výška s obalem 255 mm
Hloubka s obalem 335 mm
Teplota média při IMax 40 °C
Akustický tlak 33 dB(A) / 40 dB(A) / Údaje podle DIN 18017-3 při ekvivalentní absorpční ploše AL = 10 m2
Číslo schválení Z-51.1-42
Balení 1 kus
Sortiment B
GTIN (EAN) 4012799841531
Typové číslo 0084.0153



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA7, nízký (dB(A))

–

–

–

–

–

–

–

–

37

LWA7, vysoký (dB(A))

–

–

–

–

–

–

–

–

43

LWA7= akustický výkon v dB pro pouzdro a volné sání.

Příslušenství / Náhradní díly

ER-AP 60 G - Příslušenství / Náhradní díly

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Náhradní filtr ZF 60/100 0093.0331 na vyžádání
  • Na lístek s poznámkami
Náhradní filtr ZF 60/100 Velké balení 0093.0885 na vyžádání
  • Na lístek s poznámkami
Tlumící prvek ER-SE AP 0192.0679 na vyžádání
  • Na lístek s poznámkami
Náhradní filtr ZF 60/100 Již nelze dodat 0093.0680 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Ohebná hliníková trubka AFR - - -
Střešní výústka DF - - -
Střešní taška DP - - -
Upevňovací příchytka BS - - -
Protidešťová mřížka RG - - -
Střešní taška DP - - -
Přívodní prvek pro venkovní vzduch ALD 10 0152.0054 na vyžádání
  • Na lístek s poznámkami
Přívodní prvek pro venkovní vzduch ALD 125 Výběhový typ 0152.0067 na vyžádání
  • Na lístek s poznámkami
Přívodní prvek pro venkovní vzduch ALD 125 VA Výběhový typ 0152.0068 na vyžádání
  • Na lístek s poznámkami
Přívodní prvek pro venkovní vzduch ALD 160 Výběhový typ 0152.0069 na vyžádání
  • Na lístek s poznámkami
Přívodní prvek pro venkovní vzduch ALD 160 VA Výběhový typ 0152.0070 na vyžádání
  • Na lístek s poznámkami
Dveřní mřížka MLK 30 bílá 0151.0123 na vyžádání
  • Na lístek s poznámkami
Dveřní mřížka MLK 45 bílá 0151.0126 na vyžádání
  • Na lístek s poznámkami
Spínací hodiny ZS 4 0157.0088 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 230 0157.0126 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 230 I 0157.0127 na vyžádání
  • Na lístek s poznámkami
FM-spínač XS 1 Již nelze dodat 0157.0344 na vyžádání
  • Na lístek s poznámkami
FM-přijímač XE 1 Již nelze dodat 0157.0343 na vyžádání
  • Na lístek s poznámkami
Přívodní prvek pro venkovní vzduch ALD 10 T Již nelze dodat 0152.0055 na vyžádání
  • Na lístek s poznámkami
Přívodní prvek pro venkovní vzduch ZE 45 F bílá Již nelze dodat 0152.0044 na vyžádání
  • Na lístek s poznámkami

Náhradní díly

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Kryt ABD AP ER 60/100/Centro E059.1037.0001 na vyžádání
  • Na lístek s poznámkami
Výfuková hrdla ABSK ER-UPG/ER-AP E059.0884.0001 na vyžádání
  • Na lístek s poznámkami
Uložení kapky se zpětnou klapkou KA RK K E093.0608.0001 na vyžádání
  • Na lístek s poznámkami
Pouzdro GH AP ER 60/100/Centro E059.1036.9001 na vyžádání
  • Na lístek s poznámkami
Spodní díl pouzdra GHU ER-AP E059.1035.9100 na vyžádání
  • Na lístek s poznámkami
Deska PL ER 60 G E101.1012.9102 na vyžádání
  • Na lístek s poznámkami
Ventilátorová vložka (sada) VE ER-AP 60 G E084.0153.0000 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

ER-AP 60 G

Krátká informace

Ventilátor na povrch pro odvětrání, průtok 61 m³/h, dvoje otáčky

Typový popis

Provedení s trvalým provozem

  • Přístroj běží na trvalý provoz při 35 m³/h.
  • Stupeň plného výkonu lze ovládat spínačem osvětlení nebo separátním spínačem.
  • Varianta zapojení: Pomocí přídavného spínače lze trvalý provoz vypínat a zapínat (viz schéma na internetu).
  • Nelze regulovat otáčky.

Vlastnosti

  • Ventilátor na povrch s filtrem ISO Coarse 30 % (G2) pro odvětrání obytných kuchyní, koupelen nebo WC.
  • Plastové výfukové hrdlo DN 75/80 se samočinnou plastovou zpětnou klapkou.
  • Plastová zpětná klapka slouží navíc jako uzávěr studeného kouře.
  • Pouzdro lze otočit, výfukové hrdlo lze proto připojit k hlavnímu potrubí vlevo nahoře nebo vpravo nahoře.
  • Bezproblémová výměna filtru bez použití nářadí.
  • Jednoduchá a rychlá montáž ventilátoru do pouzdra pomocí západkového připevnění a elektrického konektoru.
  • Barva dopravní bílá jako RAL 9016.
  • Všechna zařízení MAICO ER odpovídají krytí IP X5, takže mohou být instalována v oblasti 1 dle DIN VDE 0100-701, také v případě stříkající vody. Detaily viz projekční podklady.
  • Krytí II.
  • Extrémně strmá charakteristika ukazuje schopnost ventilátoru ER dosáhnout vysokých tlaků.
  • Robustní, energeticky úsporný kondenzátorový motor.
  • Motor s tepelnou ochranou proti přetížení.
  • Bezúdržbový s oboustranně uzavřenými kuličkovými ložisky.
  • Charakteristika objemového proudu a těsnost ventilátoru byla ověřena u TÜV Bayern e.V. Únik netěsnostmi < 0,01 m³/h.
  • Rozdíl hladin akustického tlaku podle DIN 52210- 6, testováno IAB Oberursel.
  • Se značkou VDE.
  • Obecné schválení stavebního dohledu, č. schválení: Z-51.1-42.
  • Potvrzení o schválení na vyžádání nebo na naší domovské stránce www.maico-ventilatoren.com.

Obsah

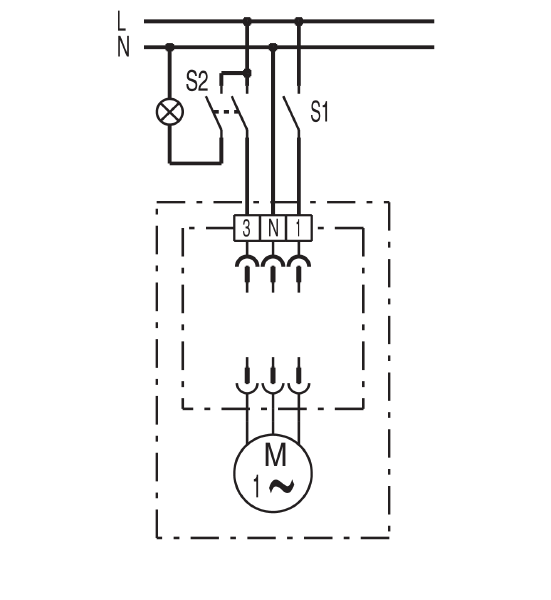

Schéma zapojení

ER-AP 60 G - Schéma zapojení

S1 = snížené otáčky

S2 = plné otáčky



Předchůdce - následník

ER-AP 60 G - Předchůdce

Typ výrobku Jméno Typ.č. Akce
Ventilátor na omítku ERA 17 G Již nelze dodat 0080.0646
  • Na lístek s poznámkami

ER-AP 60 G - Následník

Typ výrobku Jméno Typ.č. Akce
Pouzdro na povrch. ER GH AP 0084.0352
  • Na lístek s poznámkami
