Větrací přístroj
WS 75 Powerbox S
Výrobce: MAICO
Lokální resp. malé centrální vysoce efektivní větrací zařízení s rekuperací tepla, EC ventilátory a... více info
Příklady použití: všechny prostory až do 60 m², Jednotlivé prostory, Hotelové pokoje, Studentský byt, Ložnice
Údaje k produktu
Charakteristika
Výkres

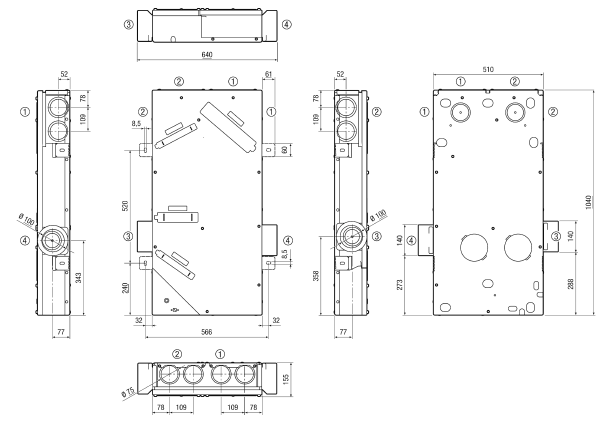

WS 75 Powerbox S - Výkres [mm]
- Přívod
- Odvod
- Venkovní vzduch
- Odpadní vzduch
Technické údaje
WS 75 Powerbox S - Technické údaje
Příslušenství / Náhradní díly
WS 75 Powerbox S - Příslušenství / Náhradní díly
Speciální příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Čidlo vlhkosti | PP 45 HY | 0157.0365 | na vyžádání | |
| CO2-čidlo | PP 45 CO2 | 0157.0366 | na vyžádání | |
| VOC senzor | PP 45 VOC | 0157.0367 | na vyžádání | |
| Kombi-stěnová hrdla | Duo KWS E | 0093.1440 | na vyžádání | |
| Kombi-stěnová hrdla | Duo KWS W | 0093.1441 | na vyžádání | |
| Prvek do ostění | Duo LE | 0093.0087 | na vyžádání | |
| Prodloužení prvku do ostění | Duo LEV | 0093.0089 | na vyžádání | |
| Zátka | WS 75 S | 0058.0504 | na vyžádání | |
| Náhradní filtr | WS 75 F7 | 0093.1588 | na vyžádání | |
| Náhradní filtr | WS 75 G4 | 0093.1589 | na vyžádání | |
| Dohřev | WS 75 NH | 0093.1586 | na vyžádání | |
| Řízení přívodu vzduchu | RLS G1 WS | 0157.1593 | na vyžádání | |
| Uzamykací sada | RLS G1V | 0093.1591 | na vyžádání | |
| Kombinovaný senzor | WS 75 CO2 | 0157.1592 | na vyžádání | |
| Kombinovaný senzor | WS 75 VOC | 0157.1591 | na vyžádání | |
| Kombi-stěnová hrdla | KWH 12 L | 0152.0059 | na vyžádání | |
| Kombi-stěnová hrdla | KWH 12 R | 0152.0058 | na vyžádání | |
| Násuvné spojky pro trubky | SVR 100 | 0055.0188 | na vyžádání | |
| EnOcean-zásuvný modul | E-SM | 0092.0556 | na vyžádání | |
| KNX-zásuvný modul | K-SM | 0092.0557 | na vyžádání |
Obecné příslušenství
| Typ výrobku | Jméno | Typ.č. | Cena*(EUR) | Akce |
|---|---|---|---|---|
| Ventilační trubka, tepelně izolovaná | MT-R125 | 0059.0981 | na vyžádání | |
| Ventilační oblouk, tepelně izolovaný | MT-B125 90/45 | 0059.0983 | na vyžádání | |
| Potrubní spojky | MT-V125 | 0059.0985 | na vyžádání | |
| Přechodový kus | MT-Üa125 | 0059.0987 | na vyžádání | |
| Upevňovací příchytka | MT-LS125 | 0018.0065 | na vyžádání | |
| Flexoroura | MF-F75 | 0055.0096 | na vyžádání | |
| Těsnící kroužek | MF-FDR75 | 0175.0262 | na vyžádání | |
| Spojka | MF-FSM75 | 0059.0974 | na vyžádání | |
| Úhel | MF-WL100 80/200 | 0018.0530 | na vyžádání | |
| Úhel | MF-WL125 80/200 | 0018.0531 | na vyžádání | |
| Zásuvný adaptér | MF-WE75 | 0059.0972 | na vyžádání | |
| Flexoroura | MA-FR75 | 0152.0091 | na vyžádání | |
| Stěnové pouzdro | WW 90 Novinka | 0095.0664 | na vyžádání | |
| Talířový ventil, umělohmotný | TK 10 | 0151.0192 | na vyžádání | |
| Talířový ventil, kovový | TFA 12 | 0151.0370 | na vyžádání | |
| Talířový ventil, kovový | TFZ 12 | 0151.0365 | na vyžádání | |
| Instalační rám pro TFA/TFZ | EBR-D 12 | 0092.0494 | na vyžádání | |
| CO2-čidlo | SKD | 0157.0345 | na vyžádání |
Náhradní díly
Typový popis
Výrobek-popis
WS 75 Powerbox S
Krátká informace
Lokální resp. malé centrální vysoce efektivní větrací zařízení s rekuperací tepla, EC ventilátory a entalpickým křížovým protiproudovým tepelným výměníkem. DN 100 Připojení odpadního a venkovního vzduchu na straně. Vždy 2* DN 75 odvody a přívody vzduchu. Včetně kvalitního řízení vnitřního vzduchu RLS G1 WS ze skla, sledování teploty a vlhkosti, 2x filtr ISO Coarse 80 % (G4), oblast objemového proudu od 20 do 70 m³/h, provedení: stropní montáž zapuštěná nebo na povrch nebo na vnitřní stěnu, viz nutné příslušenství.Typový popis
Provedení
- Možnosti montáže: zavěšení na strop, montáž na stěnu nebo střešní zešikmení.
- DN 100 Připojení odpadního a venkovního vzduchu na straně.
Stručný popis
- Inteligentní větrací zařízení s rekuperací tepla a vlhkosti pro řízený přívodu a odvodu vzduchu s objemovým průtokem od 20 do 70 m³/h.
- Velmi tiché zařízení s mimořádně dobrými zvukově izolačními vlastnostmi.
- Úplné oddělení přiváděného a odváděného vzduchu v celém zařízení. Zamezí se tím nežádoucí cirkulaci vzduchu. Díky tomu nedochází k přenosu virů (např. koronaviru) a bakterií.
- Hygienický certifikát v souladu s VDI 6022, list 1.
- Kompaktní a efektivní - energetická třída A. Hlukově a energeticky optimalizované ventilátory s EC technologií: 6,1 W na stupni 2 (30 m³/h) pro celé větrací zařízení.
- Obzvláště vhodný pro moderní novostavby nebo rekonstrukce.
- Odpovídá požadavkům KFW a NRW.
- Plug & Play: Jednoduché uvedení do provozu, bezplatný software pro uvádění do provozu.
- Žádná citlivost na výkyvy tlaku: Integrovaná/automatická regulace konstantního objemového proudu zajišťuje trvalé udržení nastaveného objemového proudu za jakýchkoli podmínek provozu (např. znečištění filtrů, nastavení vzduchových ventilů). Z toho také vyplývá jednoduchého uvedení do provozu / měření množství vzduchu na ventilech. Naregulování objemových proudů není nutné.
- Různé provozní režimy: vyp, ruční, senzor automatika, ECO odvod vzduchu, ECO přívod vzduchu.
- Zobrazení kvality vzduchu prostřednictvím LED.
- Kvalitní řízení vnitřního vzduchu RLS G1 WS ze skla je součástí dodávky.
- Filtr ISO Coarse 80 % (G4) v odváděném a vnějším vzduchu. Do přívodu venkovního vzduchu lze volitelně vsadit filtrovou kaskádu s jedním pylovým filtrem ISO ePM1 60 % (F7). Filtr lze vyměnit bez nářadí.
- Powerbox je vybaven vysoce moderním entalpickým tepelným výměníkem s hygienickým certifikátem v souladu s VDI 6022, list 1.
- Sériově integrovaný kombinovaný senzor (vlhkost/teplota) v odvodu vzduchu umožňuje větrání na základě potřeb a také inteligentní strategii ochrany proti mrazu a odvlhčování (ochrana před nadměrnou vlhkostí).
- Provoz s obtokem / Eco provoz: ECO přívod vzduchu, ECO odvod vzduchu pro pasívní noční chlazení v létě.
- Powerbox lze ovládat prostřednictvím aplikace (air@home) a prohlížečového webového nástroje (www.air-home.de) s využitím integrovaného W-LAN rozhraní.
- Sériově s rozhraním USB pro uvedení do provozu.
- Přístroj je vybaven multifunkčním kontaktem např. pro ovládání alarmu / provozního ukazatele / dohřevu / předehřevu / vnější klapky.
- 1 vstupní kontakty (12 V) je připraven např. pro bezpečnostně-technická odpojení.
- Různé vstupy/výstupy umožňují regulačně technické připojení k jiným zařízením domovní techniky např. k tepelnému čerpadlu.
- Integrované rozhraní MODBUS (TCP) pro integraci do domovní ovládací techniky.
- Volitelný zásuvný modul K-SM umožňuje integraci do KNX systémů budovy.
- Volitelný zásuvný modul E-SM umožňuje integraci do systémů EnOcean.
- Maximální flexibilita zařízení díky nejrůznějším možnostem vybavení a připojení.
- Moderní modulární technika zařízení umožňuje snadné dovybavení (např. předehřev) a velmi příjemné uživatelské prostředí pro servis a údržbu.
- Oblasti použití: Prostory do 60 m²: Studentské koleje, pečovatelské ústavy, hotelové pokoje, kanceláře, jednací místnosti, čekárny.
Vlastnosti
Pouzdra
- Pouzdro s velkou vzduchotěsností z teplotně odolného, hlukově a tepelně izolačního materiálu EPP bez tepelných mostů opatřeného práškově lakovaným plechovým obkladem. Barva: dopravní bílá jako RAL 9016 - jemná matová struktura.
- Pouzdro EPP s velmi dobrými hygienickými/nehygroskopickými vlastnostmi.
- Materiál byl testován v institutu pro čistotu vzduchu v souladu s VDI 6022.
- Vnější plochy přístroje a vnitřní pouzdro lze snadno čistit.
Filtr
- Filtr ISO Coarse 80 % (G4) v odváděném a vnějším vzduchu. Do přívodu venkovního vzduchu lze volitelně vsadit filtrovou kaskádu s jedním pylovým filtrem ISO ePM1 60 % (F7).
- Výměna filtru bez nářadí.
Doporučené příslušenství:
- WS 75 Powerbox S
- Nástrčná spojka SVR 100 (č. výr.: 0055.0188)
- WS 75 Powerbox H
- Sada pro hrubou stavbu na povrch: WS 75 RSAP (č. výr. 0093.1615) nebo zapuštěná sada pro hrubou stavbu: WS 75 RSUP (č. výr. 0093.1616)
- Kryt na povrch: WS 75 APA (č. výr. 0093.1617) nebo zapuštěný kryt: WS 75 UPA (č. výr. 0093.1618) nebo zapuštěný skleněný kryt: WS 75 UPGA (č. výr. 0093.1619)
Volitelné příslušenství:
- Prvek ostění Duo LE (č. výr. 0093.0088)
- Prodloužení prvku ostění Duo LEV (č. výr. 0093.0089)
Obsluha
- Regulátor ovzduší RLS G1 WS součástí dodávky: Zap/Vyp, 5 ručně nastavitelných stupňů větrání (např. pro ochranu proti vlhkosti, snížené větrání, jmenovité větrání, nárazové a intenzivní větrání), automatický provoz, ukazatel výměny filtru, ukazatel poruch.
- WS 75 Powerbox S: Ovládání se instaluje externě do elinst. krabice.
- WS 75 Powerbox H: Ovládací instalovat přímo na přístroji nebo externě v elinst. krabici.
- Mobilní obsluha přes APP (air@home) nebo webový nástroj Webtool (www.air-home.de) pomocí smartphonu, laptopu nebo PC umožňuje např.
- Nastavení živých zpráv, uživatelskou správu
- Automatický provoz podle zátěže / Automatický provoz podle času
- Ruční provoz / VYP
- ECO provoz přívod nebo EKO provoz odvod
- Hlášení o filtru, chybová hlášení
- USB připojení pro servis / uvedení do provozu - bezplatný software pro uvádění do provozu od MAICO.
- Připojení k síti pomocí integrovaného modulu WLAN 2,4 GHz.
- Smart-Home ready (např. Loxone přes ModBus TCP/IP).
- Modbus TCP se připravuje.
- Volitelný KNX-zásuvný modul K-SM pro integraci do domovních inteligentních rozvodů www.knx.org.
- Volitelný zásuvný modul EnOcean E-SM pro integraci přístroje do "EnOcean-World" www.enocean-alliance.org.
Ovládání
- Sériově s regulací průtoku dle požadavků („směrodatná hodnota vlhkosti“).
- Plynulé přizpůsobení průtoků vzduchu podle potřeby.
- Integrovaná funkce ochrany pro zamezení převlhčení.
- 3 teplotní čidla ve venkovním, odpadním a přívodním vzduchu.
- 1 kombinované čidlo (teplota a vlhkost) v hrdle odvodního vzduchu.
- Alternativní senzory jako příslušenství do hrdla odvodu: Kombinovaný senzor teplota-vlhkost-CO2 nebo teplota-vlhkost-VOC.
- Lze připojit až 2 externí senzory různých typů (CO2, VOC, vlhkost).
- Multifunkční kontakt pro ovládání např. ukazatele provozu nebo poruch, topného registru, venkovní klapky nebo chlazení.
- Vstup pro bezpečnostně technická odpojování přes kontakt 12 V (např. hlásič kouře, požární alarm, provoz beztlakového ohniště).
- Funkce pro usínání: přístroj je odpojen po nastavený čas pro usínání a následně je opět spuštěn.
Schválení a certifikáty
- Protokol o zkoušce dle DIN EN 13141-8.
- Hygienické certifikáty pro materiál pouzdra (EPP) a tepelný výměník.
- Zápis ve věstníku TZWL.
Tepelný výměník / Zpětné získávání tepla
- Vysoce efektivní entalpický křížový protiproudý výměník tepla.
- Zpětné získávání tepla až 93 % a zpětné získávání vlhkosti až 75 %.
- Hygienický certifikát (žádné bakterie a přestup nebo rozrůstání virů) podle VDI 6022, list 1.
- Antimikrobiální tepelný výměník lze čistit vodou.
- Není nutný vývod kondenzátu.
Letní zapojení
- Eco provoz: ECO přívod vzduchu, ECO odvod vzduchu pro pasívní noční chlazení v létě.
Ochrana proti zamrznutí
- Zamezení zamrznutí tepelného výměníku při nízkých teplotách sledováním teploty odpadního vzduchu.
- Při nebezpečí zamrznutí je postupně redukován průtok venkovního vzduchu.
Ventilátory
- Radiální ventilátory pro venkovní a odpadní vzduch.
- Energeticky účinné EC stejnosměrné motory s integrovanou regulací konstantního průtoku.
- Lze plynule nastavit 4 výkonové stupně od 20 m³/h do 70 m³/h.
Montážní pokyny
- Montáž na zavěšené stropy nebo na vnitřní stěny.
- Doporučený průměr jádrového vrtu: Minimální průměr 105 mm.
- Jednoduchá, časově úsporná montáž díky vyklopení a přišroubování připevňovacích spon přímo na přístroji.
- Víko pouzdra lze lehce demontovat.
- Žádné zaregulování systému.
- Přístroj je ihned připraven k provozu. Elektrické připojení prostřednictvím pevné instalace.
Schéma zapojení
WS 75 Powerbox S - Schéma zapojení
Svorky a vedení
A - ventilační přístroje WS 75 Komfort Powerbox
X-D - síťová připojovací svorka / uvnitř přístroje
W1 - připojovací vedení 230V AC
W2 - připojovací vedení 230VAC AUL-ventilátor (LIYY 4 x 0,5mm²)
W2' - připojovací vedení 230VAC FOL-ventilátor (LIYY 4 x 0,5mm²)
W3 - připojovací vedení PTC-topného registru
W4 - připojovací vedení interního senzorového modulu
W5 - připojovací vedení ovládacího dílu RLS G1 WS
W-Ant - připojovací vedení antény PLC-WLAN
W-PMS - připojovací vedení senzoru jemného prachu / s koncovkami
X-RLS - nástrčná spojka RLS
Komponenty
M1 - Ventilátor venkovního vzduchu/přívodu
M2 - Ventilátor odvodu/odpadního vzduchu
HR - registr dohřevu přívodu / volitelně
T-FOL - čidlo teploty NTC odpadního vzduchu
T-AUL - čidlo teploty NTC venkovního vzduchu
T-ZUL - čidlo teploty NTC přívodu
S-ABL - modul čidla odvodu
RLS G1 WS - ovládací díl RLS G1 WS
PMS - senzor jemného prachu v odvodu / volitelně
WLAN-Ant. - WLAN-anténa
Další možnosti připojení
X11 - ER ETA připojení řídícího vedení FOL ventilátoru
X11 - ER SUP připojení řídícího vedení AUL ventilátoru
X02 - připojovací svorka pro externí bezpečnostní zařízení, napěťový kontakt 12VDC
X6 - MFC - multifunkční kontakt, bezpotenciálový reléový kontakt 230VAC/5A // 30VDC/5A
X01 - zásuvka pro volitelný komunikační modul EnOcean/KNX
USB - USB servisní rozhraní
M1-IN1 - stav-vstup1 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M1-IN2 - stav-vstup2 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN1 - stav-vstup1 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN2 - stav-vstup2 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
W6 - připojovací vedení externích komponent. Doporučený typ vedení LIYCY 4x0,34mm². U přístrojů s externím připojením ovládacího dílu musí být stínění vedení propojeno s plechem elektronického modulu
W6.1 - připojovací vedení externího senzoru 1. Doporučený typ vedení LIYCY 4x0,34mm². Nepřekračovat celkovou povolenou délku vedení od řízení z senzoru - max. 25 metrů.
W6.2 - připojovací vedení externího senzoru 2. Doporučený typ vedení LIYCY 4x0,34mm². Nepřekračovat celkovou povolenou délku vedení od řízení z senzoru - max. 25 metrů.
W6.3 - připojovací vedení ovládacího dílu RLS G1 WS. Doporučený typ vedení LIYCY 4x0,34mm². Nepřekračovat celkovou povolenou délku vedení od řízení z senzoru - max. 25 metrů.
A1 - ventilační přístroje PB WS 75 Komfort
W1 - připojovací vedení 230V AC
W2 - připojovací vedení 230VAC AUL-ventilátor (LIYY 4 x 0,5mm²)
W2' - připojovací vedení 230VAC FOL-ventilátor (LIYY 4 x 0,5mm²)
DI1 - digitální vstup1 / stav-vstup1 ventilátor AUL/ZUL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
DI2 - digitální vstup2 / stav-vstup2 ventilátor AUL/ZUL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
DI3 - digitální vstup3 / stav-vstup1 ventilátor ABL/FOL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
DI4 - digitální vstup4 / stav-vstup2 ventilátor ABL/FOL typ kontaktu vybrat v závislosti na funkci, pozor na konfiguraci digitálních vstupů
W7 - připojovací vedení multifunkčního kontaktu MFC, bezpotenciálový reléový kontakt pro hlášení a funkci, max. 230VAC/5A // 30VDC/5A. Pozor na konfiguraci
W8 - připojovací vedení pro externí odpojení (volitelně) nebo bezpečnostní zařízení. Napěťový kontakt 12VDC, externí, použitý typ kontaktu: NC
M1-IN1 - stav-vstup1 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M1-IN2 - stav-vstup2 - ventilátor AUL/ZUL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN1 - stav-vstup1 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
M2-IN2 - stav-vstup2 - ventilátor ABL/FOL - 230VAC, pozor na konfiguraci vstupu optického převodníku
Ke stažení / videa
WS 75 Powerbox S - Ke stažení / videa
Předchůdce - následník
Poznámkový lístek Vám nabízí možnost centrálně shromažďovat požadované produkty.
Poznámkový lístek může být libovolně měněn. Můžete měnit množství a pozici výrobku, vracet se ke stránkám výrobků, stahovat
produktové datové listy, rušit pozice nebo označovat produkty jako volitelné (alternativní).
Poznámkový lístek může být uložen na lokálním počítači a využit později k provedení dalších změn.
S dokončeným poznámkovým lístkem můžete stáhnout výpisy se specifikacemi všech uložených výrobků, vystavit poptávku nebo porovnat
výrobky.
Na těchto webových stránkách jsou implementovány technologie jako cookies nebo analýzy chování uživatele (targeting a tracking) pro zajištění služeb spojených se zpracováním osobních údajů – např. IP adresy nebo informací z prohlížeče. Tyto služby slouží pro kontinuální zlepšování našich stránek a perzonalizaci obsahů, které odpovídají vašim individuálním zájmům. Vy máte samozřejmě možnost prostředníctvím vlastního nastavení toto používání ovlivnit.Vaše příslušná nastavení jsou pak uložena do výběrového cookie. S výjimkou výše uvedených výběrových cookies budou technicky nepodstatné cookies a analýzy používány pouze v případě, pokud je povolíte kliknutím na volbu „Akceptovat vše a zavřít“. Detaily a možnosti k individualizaci vašeho svolení naleznete v nastavení ochrany dat.
Zde můžete zvolit různé kategorie služeb nebo cookies. Aktivací odpovídajících zaškrtávacích políček „Statistika & analýza“ a potvrzením „Uložit nastavení“ můžete informovat o svolení k použití služeb pro účely perzonifikace. V „Nastavení ochrany dat“ na dolním konci webové stránky můžete vaše svolení a nastavení jednotlivých služeb vždy s účinností do budoucna odvolávat nebo měnit.
Nutné cookies jsou pro provoz webových stránek nezbytné. Bez těchto cookies by webové stránky nefungovali korektně.
Tyto cookies a služby pořizují a zpracovávají data pro statistické a analytické účely a pomáhají tím vylepšovat a přizpůsobovat webové stránky potřebám uživatelů. K tomu jsou využity funkce Google Analytics a Google Adwords Conversation. Podrobný popis naleznete v našem prohlášení o ochraně dat.
