Dijagonalni ventilator

EDR 31

Broj artikla: 0080.0657
Proizvođač: MAICO
Dijagonalni ventilator za ugradnju cijevi, DN 315
Primjeri primjene: Odsisavanje strojeva, Odsisavanje na radnom mjestu, Tvornička postrojenja, Skladišna prostorija, Laboratorij
Podatkovni list proizvoda
EDR 31 IM0011737.PNG Dijagonalni ventilator za ugradnju cijevi, DN 315
Natrag
  • Na blok za zabilješke
EDR 25
EDR 31
EDR 35
EDR 40
EDR 45
EDR 50
EDR 56
EDR 63
EDR 71

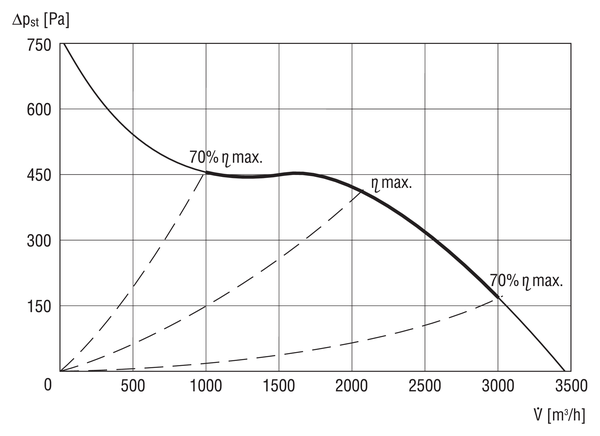

Krivulja

EDR 31 - Krivulja

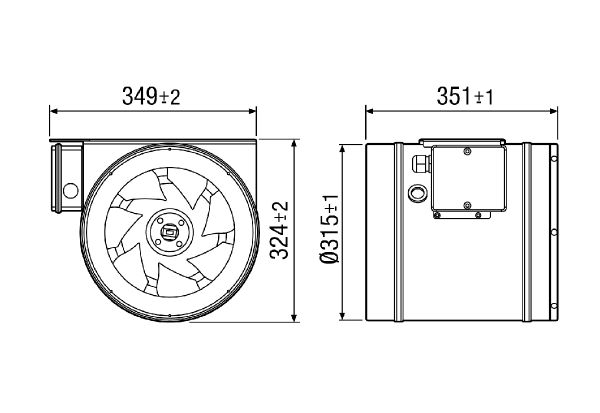

Crtež s veličinama

EDR 31 - Crtež s veličinama [mm]

Tehnički podaci

EDR 31 - Tehnički podaci

Artikl EDR 31
Volumen zraka 3.400 m³/h
Volumen zrakaNomin. 2.243 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 466 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 2.776 1/min / u opt. Stupanj djelovanja
Brzina 2.800 1/min
Tip propelera dijagonalni
S mogućnošću upravljanja brzinom ✔
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 460 W / u opt. Stupanj djelovanja
INomin. 2,3 A / u opt. Stupanj djelovanja
IMaks. 3,2 A
Vrsta zaštite IP X4
Toplinska klasa F
Glavni kabel 3 x 1,5 mm²
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Čelični lim, pocinčani
Boja srebrnosiva
Težina 14,88 kg
Težina s pakovanjem 15,51 kg
Nominalna dužina 315 mm
Širina 349 mm
Visina 324 mm
Dubina 351 mm
Širina s pakovanjem 390 mm
Visina s pakovanjem 345 mm
Dubina s pakovanjem 360 mm
Temperatura struje zraka kod IMaks. 70 °C
Temperatura okoline 70 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799806578
Broj artikla 0080.0657
Artikl EDR 31
Ukupna učinkovitost η 52,7 %
Kategorija mjerenja A
Kategorija učinkovitosti statička
Stupanj učinkovitosti N 66,2
Potreban VSD ne
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233 / Villingen-Schwenningen
Br. art. 0080.0657
PBEP /volumen zrakaBEP /Pfs, BEP 0,515 kW / 2.243 m³/h / 466 Pa
nBEP 2.776 1/min
Specifični omjer ≈ 1
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja -
IBEP 2,3 A
Razina jačine zvukaLWA5 76 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, Stupanj 2 (dB(A))

–

46

50

52

57

55

63

46

61

LWA2, Stupanj 3 (dB(A))

–

44

49

52

56

54

53

47

61

LWA2, Stupanj 4 (dB(A))

–

43

49

54

57

54

53

49

61

LWA2, Stupanj 5 (dB(A))

–

46

51

56

58

55

55

51

63

LWA5, Stupanj 2 (dB(A))

–

62

70

75

75

73

70

62

80

LWA5, Stupanj 3 (dB(A))

–

48

64

70

70

70

69

66

76

LWA5, Stupanj 4 (dB(A))

–

46

66

70

70

71

71

70

78

LWA5, Stupanj 5 (dB(A))

–

48

71

73

74

74

75

74

81

LWA6, Stupanj 2 (dB(A))

–

66

73

79

81

78

72

64

85

LWA6, Stupanj 3 (dB(A))

–

50

70

75

78

75

71

65

82

LWA6, Stupanj 4 (dB(A))

–

50

73

76

79

77

72

68

83

LWA6, Stupanj 5 (dB(A))

–

50

73

78

80

78

75

70

85

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Izmjereno pri optimalnoj učinkovitosti

Opis proizvoda

Opisproizvoda

EDR 31

Kratka informacija

Dijagonalni ventilator za ugradnju cijevi, DN 315

Opis proizvoda

Značajke

  • Za izravnu ugradnju u cjevovode.
  • Transport srednjih do velikih količina zraka pri velikim otporima.
  • Kompaktne dimenzije, mala težina i integrirana montažna ploča olakšavaju brzu montažu.
  • Visoka učinkovitost snižava troškove rada: kupovna cijena se ovisno o trajanju rada amortizira nakon samo jedne godine.
  • Usisna mlaznica za usis zraka s malo turbulencija.
  • Dijagonalni propeler s naknadno priključenim statorom.
  • Profilirani propeleri rotora i statora osiguravaju optimalno ulazno strujanje.
  • S difuzorom za povećanje statičkog tlaka.
  • Brtvljenje proreza između usisnog i potisnog prostora smanjuje gubitke uslijed preljevanja.
  • Tijek strujanja po meridijanu sprječava turbulencije.
  • Vrsta zaštite IP X4. Iznimka EDR 45 do EDR 56 IP 54.
  • Klasa topline F.
  • Materijal: pocinčani čelični lim.

Motor na jednofaznu struju

  • Električni priključak preko vanjske priklkjučne kutije.
  • Moguća regulacija broja okretaja preko transformatora.
  • Termička zaštita od preopterećenja, serijske proizvodnje.
  • Ovisno o modelu priključci termičkih kontakata moraju se priključiti na zaštitnu sklopku motora MVE 10-1 ili krug upravljačke struje jedne zaštitne sklopke.

Sadržaj

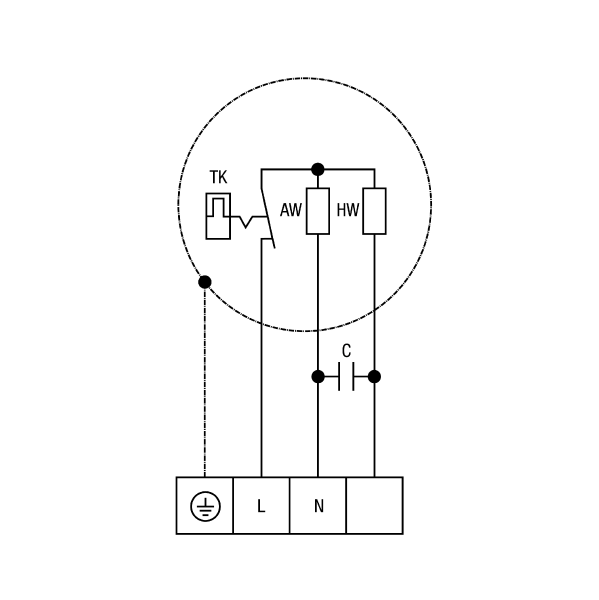

Priključne sheme

EDR 31 - Priključne sheme

EDR 25, EDR 31, EDR 35 i EDR 40

TK - Toplinski kontakt



Raniji model - Noviji model
