Cijevni ventilator

ERV 150 TC

Broj artikla: 0080.0987
Proizvođač: MAICO
Cijevni ventilator za ugradnju u zidni odvojak, WH 150, s timerom
Primjeri primjene: Kupaonica, Toalet, Prostorija za odlaganje, Smočnica, Podrum
Podatkovni list proizvoda

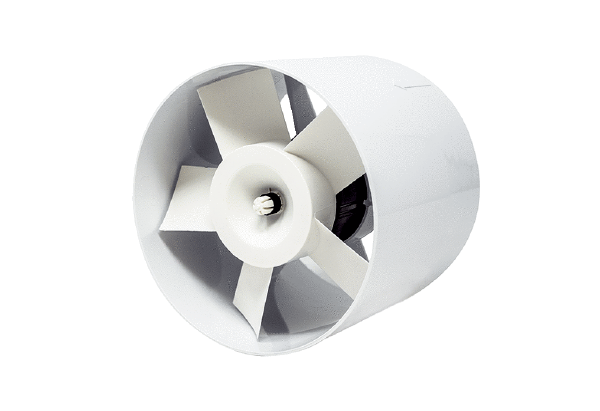

ERV 150 TC IM0021947.PNG Cijevni ventilator za ugradnju u zidni odvojak, WH 150, s timerom
Natrag
  • Na blok za zabilješke
ERV 150
ERV 150 TC

Krivulja

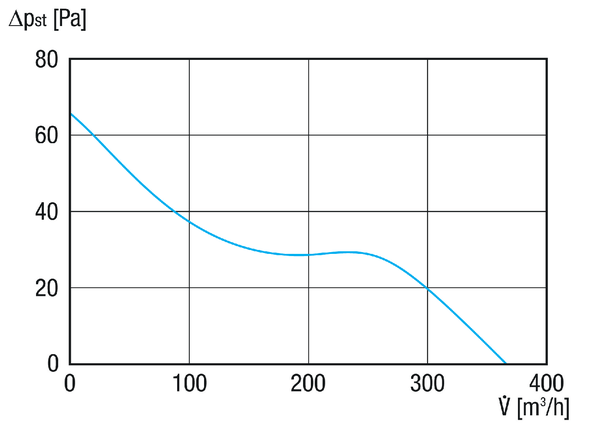

ERV 150 TC - Krivulja

Crtež s veličinama

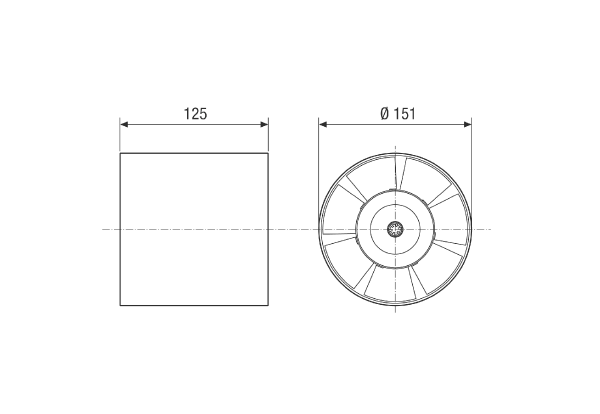

ERV 150 TC - Crtež s veličinama [mm]

Tehnički podaci

ERV 150 TC - Tehnički podaci

Artikl ERV 150 TC
Volumen zraka 366 m³/h
Brzina 2.440 1/min
Smjer zraka Odsis zraka
S mogućnošću upravljanja brzinom −
Mogućnost obrnutog načina rada −
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 38 W
IMaks. 0,27 A
Vrsta zaštite IP X2
Moguća promjena pola −
Glavni kabel 3 x 1,5 mm2 / 5 x 1,5 mm2
Mjesto ugradnje Zid/strop
Mjesto postavljanja Prostorija za odsisni zrak
Vrsta ugradnje Cijev
Materijal Plastika
Boja uobičajeno bijela, slična RAL 9016
Težina 0,8 kg
Težina s pakovanjem 1 kg
Nominalna dužina 151 mm
Prikladno za nominalnu dužinu 151 mm
Širina 151 mm
Visina 151 mm
Dubina 125 mm
Širina s pakovanjem 160 mm
Visina s pakovanjem 160 mm
Dubina s pakovanjem 130 mm
Temperatura struje zraka kod IMaks. 40 °C
Temperatura okoline Ta -20 °C ≤ Ta ≤ +40 °C
Razina zvučnog tlaka 43 dB(A) / Razmak 3 m, uvjeti slobodnog polja
Jedinica za pakiranje 1 kom
Asortiman A
GTIN (EAN) 4012799809876
Broj artikla 0080.0987

Pribor / Pribor za

ERV 150 TC - Pribor / Pribor za

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Krovni izlaz DF - - -
Krovna ploča DP - - -
Pričvrsna obujmica BS - - -
Rešetka za zaštitu od kišnice RG - - -
Krovna ploča DP - - -
Žaluzina AP 150/1 0059.0996 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka SG 150/1 0059.0997 na zahtijev
  • Na blok za zabilješke
Zidni odvojak WH 150 0059.1050 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 10 0152.0054 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 125 Obustavljeni proizvod 0152.0067 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 125 VA Obustavljeni proizvod 0152.0068 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 160 Obustavljeni proizvod 0152.0069 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 160 VA Obustavljeni proizvod 0152.0070 na zahtijev
  • Na blok za zabilješke
Unutarnja žaluzina, električna AE 15/1 0151.0401 na zahtijev
  • Na blok za zabilješke
Ventilacijska rešetka na vratima MLK 30 bijela 0151.0123 na zahtijev
  • Na blok za zabilješke
Ventilacijska rešetka na vratima MLK 45 bijela 0151.0126 na zahtijev
  • Na blok za zabilješke
Aluminijska fleksibilna cijev AFR 150 0055.0093 na zahtijev
  • Na blok za zabilješke
Stupanjska sklopka FS 4 0016.0104 na zahtijev
  • Na blok za zabilješke
Sklopka vremenske odgode VZ 6 0157.0820 na zahtijev
  • Na blok za zabilješke
Sklopka vremenske odgode VZ 12 0157.0821 na zahtijev
  • Na blok za zabilješke
Sklopka vremenske odgode VZ 24 C 0157.0822 na zahtijev
  • Na blok za zabilješke
Intervalska sklopka VZI 10 0157.0823 na zahtijev
  • Na blok za zabilješke
Higrostat HY 230 0157.0126 na zahtijev
  • Na blok za zabilješke
Higrostat HY 230 I 0157.0127 na zahtijev
  • Na blok za zabilješke
Radijska sklopka XS 1 Više se ne isporučuje 0157.0344 na zahtijev
  • Na blok za zabilješke
Radijski prijamnik XE 1 Više se ne isporučuje 0157.0343 na zahtijev
  • Na blok za zabilješke
Žaluzina AP 150 Više se ne isporučuje 0059.0952 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka SG 15 Više se ne isporučuje 0059.0904 na zahtijev
  • Na blok za zabilješke

je poseban pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Mali sobni ventilator AKE 150 0084.0099 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

ERV 150 TC

Kratka informacija

Cijevni ventilator za ugradnju u zidni odvojak, WH 150, s timerom

Opis proizvoda

Izvedba s timerom

  • Uklj/isklj svjetlosnom sklopkom ili odvojenom sklopkom.
  • Prilagodljivo vrijeme naknadnog rada 3…25 min.

Značajke

  • Jednostupanjski mali sobni ventilator za odsis zraka iz prostorija s odsisnim zrakom.
  • Prikladno za neprekidni rad.
  • Standardna verzija: može se regulirati putem broja okretaja.
  • TC verzija: s namjestivim vremenom naknadnog rada 3…25 min.
  • Vrsta zaštite IP X2 u horizontalnom položaju.
  • Vrsta zaštite IP X0 u vertikalnom položaju.
  • Klasa zaštite II.
  • Boja uobičajeno bijela slična RAL 9016.
  • Kućište od čvrste i otporne plastike.

Motor

  • Prikladno za neprekidni rad.

Uputa za montažu

  • Moguća zidna i stropna montaža.
  • Montaža primarno predviđena u WH120 / WH150.

Električni priključak

  • Električni priključak podžbukni.

Sadržaj

Priključne sheme

ERV 150 TC - Priključne sheme





Raniji model - Noviji model

ERV 150 TC - Raniji model

Tip proizvoda Naziv Br. art. Akcija
Cijevni ventilator ECA 15/2 E Preostali proizvodi 0080.0990
