Radijalno puhalo

GRM ES 12/2 E

Broj artikla: 0073.0317
Proizvođač: MAICO
Radijalno puhalo metalni s kućištem od plemenitog čelika, ugradna veličina 120, jednofazna struja
Primjeri primjene: Industrijska primjena
Podatkovni list proizvoda
GRM ES 12/2 E IM0020577.PNG Radijalno puhalo metalni s kućištem od plemenitog čelika, ugradna veličina 120, jednofazna struja

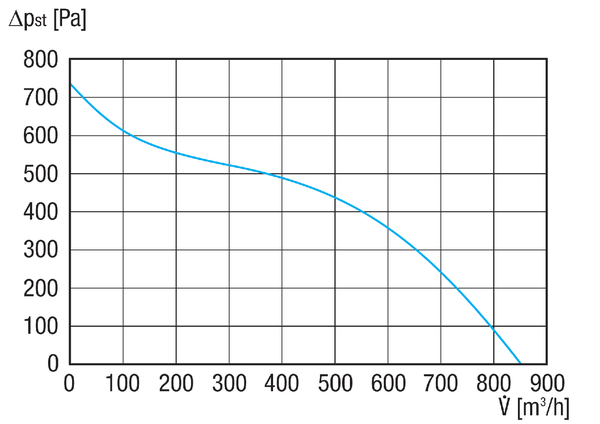

Krivulja

GRM ES 12/2 E - Krivulja

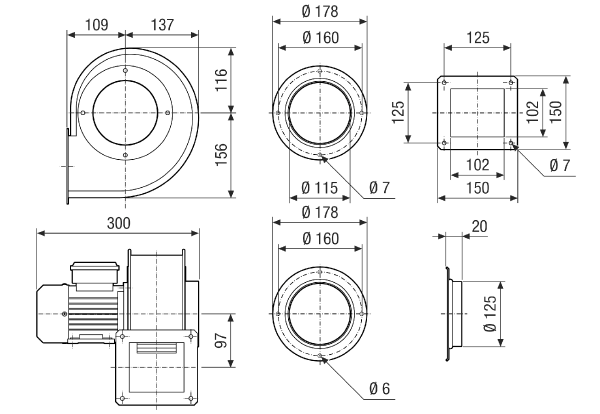

Crtež s veličinama

GRM ES 12/2 E - Crtež s veličinama [mm]

GRM ES 12/2 E - Crtež s veličinama Poravnanje kućišta [mm]

  1. RD model na desnoj strani
  2. LG model na lijevoj strani

Ova ugradna veličina ne može se naručivati u modelima za 45°, 135°, 315°

Standardno namještanje je uvijek LG 270°

Tehnički podaci

GRM ES 12/2 E - Tehnički podaci

Artikl GRM ES 12/2 E
Volumen zraka 850 m³/h
Brzina 2.880 1/min
Tip propelera radijalni
S mogućnošću upravljanja brzinom
Mogućnost obrnutog načina rada
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 370 W
INomin. 2,2 A
Vrsta zaštite IP 55
Toplinska klasa F
Moguća promjena pola
Mjesto ugradnje Cijevni priključak
Položaj za ugradnju horizontalno
Materijal kućišta Plemeniti čelik
Materijal propelera Plemeniti čelik
Boja srebrna
Težina 7 kg
Težina s pakovanjem 7,5 kg
Ugradna veličina 120 mm
Širina 300 mm
Visina 274 mm
Dubina 246 mm
Širina s pakovanjem 315 mm
Visina s pakovanjem 300 mm
Dubina s pakovanjem 250 mm
Temperatura struje zraka kod IMaks. -20 °C do 80 °C
PTC DIN 44082 M 100
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799733171
Broj artikla 0073.0317



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

44

54

68

73

69

74

69

65

78

LWA5 = razina jačine zvuka slobodnog usisa u dB

Pribor

GRM ES 12/2 E - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Postolje motora MSI 12 0073.0294 na zahtijev
  • Na blok za zabilješke

Opći pribor

Opis proizvoda

Opisproizvoda

GRM ES 12/2 E

Kratka informacija

Radijalno puhalo metalni s kućištem od plemenitog čelika, ugradna veličina 120, jednofazna struja

Opis proizvoda

Značajke

  • Radijalno puhalo s kućištem od plemenitog čelika.
  • Ventilator otporan na pritisak za industrijske primjene.
  • Prikladno za transport korozivnih i kiselih medija.
  • Za jednostavnu i izravnu montažu na cijevni sustav.
  • Motor se nalazi van struje zraka.
  • Kućište od plemenitog čelika.
  • Kućište zaštićeno od utjecaja vremenskih prilika.
  • Standardno namještanje za kućište LG 270°.
  • Kućište se po potrebi može namjestiti u koracima od 45°.
  • Za raspone temperature od -20 °C do +80 °C.
  • U opsegu isporuke je sadržana usisna prirubnica od plemenitog čelika.
  • Radijalni propeleri s unatrag savijenim krilima od plemenitog čelika.

Motor na jednofaznu struju

  • Motor na jednofaznu struju.
  • Klasa zaštite IP 55.
  • IE3 motor.
  • Način rada S1 (neprekidni rad).
  • Temperatura u motoru ventilatora nadzire se PTC termorezistorom. PTC termorezistore morate priključiti na sustav okidanja koji pri visokim temperaturama trajno isključuje ventilator iz mreže.

Električni priključak

  • Priključak u priključnoj kutiji na motoru.

Poseban model

  • Na zahtjev i uz dodatno naknadu moguće je isporučiti posebne modele:
    • Odstupajuće poravnanje kućišta.

Sadržaj

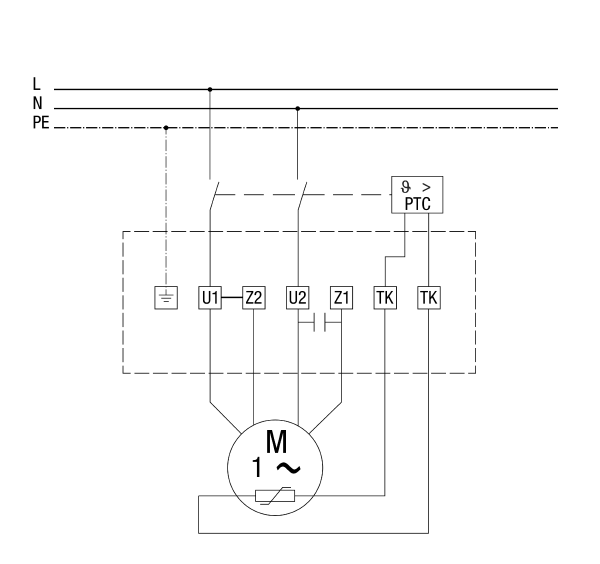

Priključne sheme

GRM ES 12/2 E - Priključne sheme



Raniji model - Noviji model
