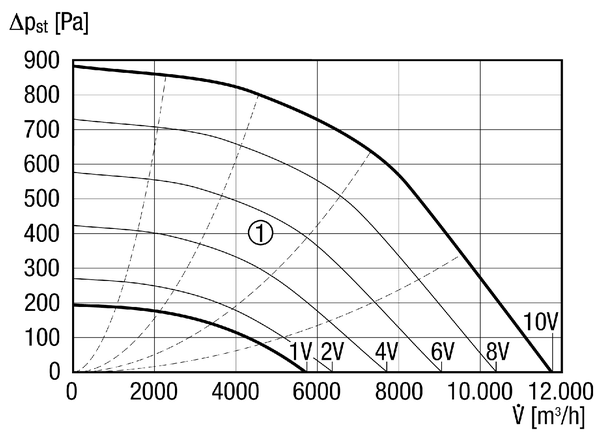

DPK 56 EC - Krivulja
- Pomoćne krivulje za upravljački napon 1 - 10 V
Kanalni ventilator
DPK 56 EC
Proizvođač: MAICO
Radijalni kanalni ventilator s motorom s oznakom EC, trofazna struja, veličina kanala 1000 mm x 500 mm
Primjeri primjene: Komercijalni prostor, Radni prostor, Prostorija za izlaganje, Proizvodno postrojenje, Industrijski hangar
Podatkovni list proizvoda
Krivulja
Crtež s veličinama

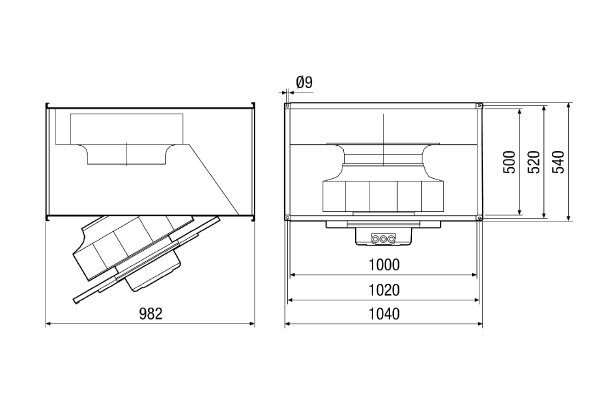

DPK 56 EC - Crtež s veličinama [mm]
Tehnički podaci
DPK 56 EC - Tehnički podaci
Pribor
DPK 56 EC - Pribor
Opći pribor
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Servomotor | MS 8 | 0157.0760 | na zahtijev | |
| Servomotor | MS 8 P | 0157.0761 | na zahtijev | |
| Kanalna žaluzina | RKP 56 | 0151.0241 | na zahtijev | |
| Vanjska rešetka | LZP 56 | 0151.0315 | na zahtijev | |
| Fleksibilna spojnica | ELP 56 | 0092.0124 | na zahtijev | |
| Kanalni prigušivač | KSP 50/23 | 0092.0306 | na zahtijev | |
| Toplovodni grijač zraka | WHP 56-69 | 0082.0124 | na zahtijev | |
| Zračni filtar | TFP 56 | 0149.0037 | na zahtijev | |
| Zračni filtar | TFP 56-7 | 0149.0073 | na zahtijev | |
| Potenciometar | ST EC 010 | 0157.0110 | na zahtijev | |
| Potenciometar | ST EC 230 | 0157.0109 | na zahtijev | |
| Potenciometar | ST EC 3 | 0157.0111 | na zahtijev | |
| Osjetnik vlage i temperature | FFT 30 K | 0157.0121 | na zahtijev | |
| Sustav za regulaciju tlaka i temperature | EAT EC Više se ne isporučuje | 0157.0119 | na zahtijev | |
| Vanjska rešetka | LAP 56 Više se ne isporučuje | 0151.0313 | na zahtijev | |
| Vanjska rešetka | LZP-R 56 Više se ne isporučuje | 0151.0387 | na zahtijev |
Opis proizvoda
Opisproizvoda
DPK 56 EC
Kratka informacija
Radijalni kanalni ventilator s motorom s oznakom EC, trofazna struja, veličina kanala 1000 mm x 500 mmOpis proizvoda
Značajke
- Ugradnja u pravokutne ventilacijske kanale.
- Pocinčano kućište.
- Mala apsorpcija energije zbog tehnologije EC.
- Mala potreba za prostorom zbog kompaktnih dimenzija.
- Profili prirubnice na strani usisa i tlaka.
- Radijalni propeleri s unatrag savijenim krilima od pocinčanog čelika (DN 22-DN 23) ili polipropilena (PP) (DN 50-DN 56) stabiliziranog za UV i pojačanog staklenim vlaknima.
- Propeler se nalazi na osovini motora i izravno se pokreće.
- Statički i dinamički uravnotežen u skladu s normom DIN ISO 21940-11, kvaliteta uravnoteženja G6,3.
- Propeler motora može se izvući u svrhu čišćenja.
- Visoka vrsta zaštite IP 54.
- Za izbjegavanje prijenosa vibracija na kanalni sustav upotrijebite elastične obujmice ELP.
Smjer strujanja zraka
- Smjer strujanja zraka i okretanja označeni su strelicama na kućištu ventilatora.
- Smjer vrtnje je udesno gledamo sa strane usisa.
Motor
- Motor je projektiran za neprekidni rad.
- Čvrsti motor s oznakom EC s kugličnim ležajem, ne zahtijeva održavanje.
- Termička zaštita motora, serijske proizvodnje.
- Integrirana zaštita motora vodi se preko releja alarma.
- S mogućnošću upravljanja brojem okretaja.
- Broj okretaja se u upravljačkom radu može zadati signalom 0 - 10 V ili potenciometrom bez stupnjeva.
- Prikaz statusa preko LED lampice (DN 50-DN 56).
- Modbus RTU sučelje.
- Integrirani izvor napona od 24 V za opcionalni pribor.
Napomene o montaži
- Moguća ugradnja u horizontalnom i uspravnom položaju.
Električni spoj
- Obavlja se ovisno o modelu na priključnoj kutiji ili na izvedenom kabelu.
- Mrežna frekvencija 50 Hz.
Priključne sheme
DPK 56 EC - Priključne sheme
C - kontroler
NWS - mrežni vijak, maks. 0,8 Nm, ne uklanjati
