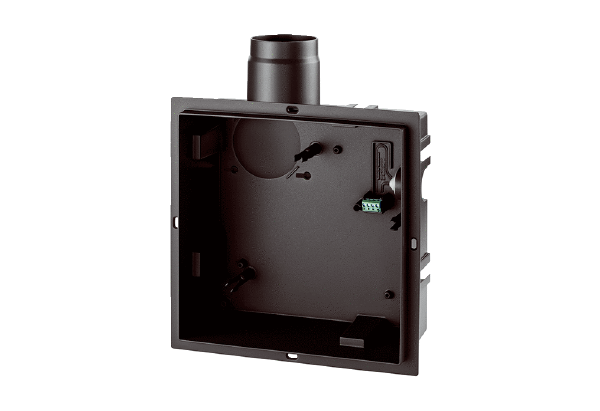

Podžbukno kućište
ER GH
Proizvođač: MAICO
Podžbukno kućište s pregradivim plastičnim postoljem za prihvat elementa ventilatora ER EC, moguć spoj za... više informacija
Primjeri primjene: Kupaonica, Kuhinja, Obiteljska kuća za jednu obitelj, Prostorija za zadržavanje, Blagovaonica
Podatkovni list proizvoda
Krivulja
Crtež s veličinama

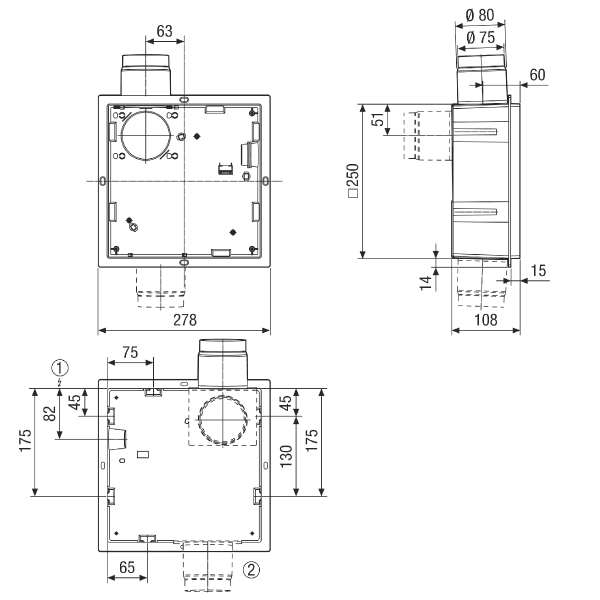

ER GH - Crtež s veličinama [mm]
- Električni priključak
- Postolje za toalet
Tehnički podaci
ER GH - Tehnički podaci
Pribor / Pribor za / Rezervni dijelovi
ER GH - Pribor / Pribor za / Rezervni dijelovi
Poseban pribor
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Pokrov | ER-A | 0084.0361 | na zahtijev | |
| Pokrov | ER-AK | 0084.0362 | na zahtijev | |
| Pokrov | ER-AH | 0084.0363 | na zahtijev | |
| Pokrov | ER-AB | 0084.0364 | na zahtijev | |
| Montažni držač | ER-UPM | 0093.0277 | na zahtijev | |
| Komplet za montažu | ER-MS | 0093.0603 | na zahtijev | |
| Pokrovni okvir | ER-AR EC | 0093.0276 | na zahtijev | |
| Zidni okvir | ER-MR EC | 0192.0765 | na zahtijev | |
| Komplet zvučno izoliranih elemenata | ER-SE EC | 0093.1565 | na zahtijev | |
| Montažni držač | UPM 60/100 | 0018.0010 | na zahtijev | |
| Odsisavanje drugog prostora | ER-ZR | 0093.1025 | na zahtijev | |
| Odsisni nastavak | ER-AS | 0093.0928 | na zahtijev | |
| Komplet pjenastih guma | ER-MO | 0092.0361 | na zahtijev |
je poseban pribor za
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Element ventilatora | ER EC | 0084.0360 | na zahtijev |
Rezervni dijelovi
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Nastavak za ispuhivanje | ABSK ER GH | E059.2046.0000 | na zahtijev | |
| Podloga štitnika sa štitnikom od povratnog toka | KA RK K | E093.0608.0001 | na zahtijev | |
| Priključna letvica | KL ER | E157.0326.0000 | na zahtijev |
Opis proizvoda
Opisproizvoda
Kratka informacija
Podžbukno kućište s pregradivim plastičnim postoljem za prihvat elementa ventilatora ER EC, moguć spoj za drugu prostoriju za ventilaciju sjedala toaletaOpis proizvoda
Posebna svojstva
- Odsisno postolje je bez alata pregradivo sa „bočno“ na „straga“.
- Bočni montažni žljebovi za montažu s montažnim kutnicima ili u ugradnja prednjeg zida.
- Samoaktivirajuća plastična povratna zaklopka s istovremenom funkcijom kao hladno-dimnom branom.
- Za primjene u skladu s DIN 18017-3.
Ventilacija jedne prostorije
- Ugradnja u kupaonice, toalete i kućne kuhinje.
- Moguća ugradnja unutar i izvan okna u zid i strop.
- Mala dubina podžbuknog kućišta i poklopca.
- 6 bočno montiranih montažnih žljebova omogućavaju jednostavnu montažu.
- Okvir po cijelom obodu omogućuje dodatnu opciju za montažu.
- Fleksibilni ulaz kabela omogućuje električni priključak bočno ili straga.
- Jednostavno električno ožičenje na praktičnoj stezaljki s letvicom zatika.
- S poklopcem žbukne zaštite za zatvaranje kućišta tijekom faze grube gradnje.
- Bez alata pregradivo plastično odsisno postolje sa samoaktivirajućim plastičnim štitnikom od povratnog toka za bočni (gore, lijevo, desno) smjer ispuhivanja.
- Promjer priključka DN 75/80.
- Predviđena točka pucanja za spoj za drugu prostoriju ili priključno postolje za toalet postoji serijski u ER GH kućištu.
- Opće tehničko odobrenje, br. odobrenja: Z-51.1-38.
- Potvrde o odobrenju šaljemo na upit ili ih možete pronaći na našoj početnoj stranici www.maico-ventilatoren.com.
- Plastični dijelovi uobičajeno zapaljivi u skladu s DIN 4102-1 klasa B 2 (u skladu s EN 13501-1).
Opcionalni pribor
- Usisno postolje ER-AS za ventilaciju sjedala toaleta
- Spoj za drugu prostoriju ER-ZR
- Pribor za ugradnju ER-MS
- Montažni držač ER-UPM
Priključne sheme
ER GH - Priključne sheme
Varijanta priključka 1 puno opterećenje za ER-A, ER-AK, ER-AH, ER-AB
opt - opcionalno
MS - upravljanje motorom
Moguće uključiti puno opterećenje, bez rada s osnovnim opterećenjem
Priključak slijedi na kućištu
Varijanta priključka 2 osnovno opterećenje/puno opterećenje za ER-A, ER-AK, ER-AH, ER-AB
opt - opcionalno
MS - upravljanje motorom
Moguće uključiti puno opterećenje s trajnim osnovnim opterećenjem
Priključak se obavlja u kućištu
Varijanta priključka 3 osnovno opterećenje/puno opterećenje za ER-A, ER-AK, ER-AH, ER-AB
opt - opcionalno
MS - upravljanje motorom
Moguće uključivanje osnovnog i punog opterećenja
Priključak se obavlja u kućištu
Varijanta priključka interval, vlažnost, kretanje za ER-AK, ER-AH, ER-AB
MS - upravljanje motorom
Priključak se obavlja u kućištu
Preuzimanje / video materijal
ER GH - Preuzimanje / video materijal
Raniji model - Noviji model
