Poluradijalni cijevni ventilator

ERM 25 Ex e/60 Hz

Broj artikla: 0080.0375
Proizvođač: MAICO
Poluradijalni cijevni ventilator, DN 250, jednofazna struja 230 V/60 Hz, protueksplozivna zaštita, medij: plin
Primjeri primjene: Okruženje u kojem postoji opasnost od eksplozije (zona 1 i zona 2), Postrojenje za bojanje, Prostor za baterije, Komercijalni prostor, Proizvodno postrojenje
Podatkovni list proizvoda
ERM 25 Ex e/60 Hz IM0009884.PNG Poluradijalni cijevni ventilator, DN 250, jednofazna struja 230 V/60 Hz, protueksplozivna zaštita, medij: plin
ERM 25 Ex e/60 Hz IM0019950.PNG Poluradijalni cijevni ventilator, DN 250, jednofazna struja 230 V/60 Hz, protueksplozivna zaštita, medij: plin
ERM 25 Ex e/60 Hz IM0017898.PNG Poluradijalni cijevni ventilator, DN 250, jednofazna struja 230 V/60 Hz, protueksplozivna zaštita, medij: plin
Natrag
  • Na blok za zabilješke
ERM 18 Ex e
ERM 18 Ex e/60 Hz
ERM 22 Ex e
ERM 22 Ex e/60 Hz
ERM 25 Ex e
ERM 25 Ex e/60 Hz

Krivulja

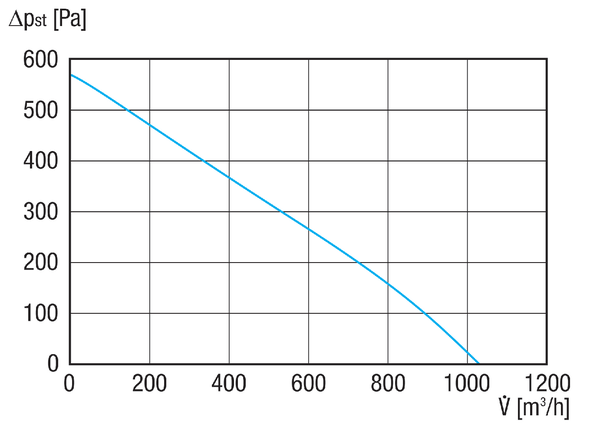

ERM 25 Ex e/60 Hz - Krivulja

Crtež s veličinama

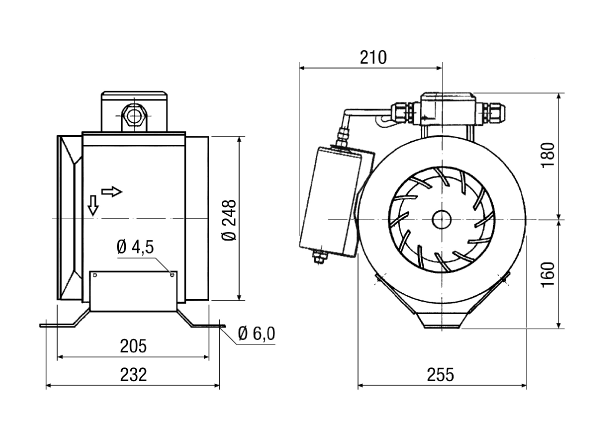

ERM 25 Ex e/60 Hz - Crtež s veličinama [mm]

Tehnički podaci

ERM 25 Ex e/60 Hz - Tehnički podaci

Artikl ERM 25 Ex e/60 Hz
Volumen zraka 1.010 m³/h
Brzina 3.200 1/min
Tip propelera poluradijalni
S mogućnošću upravljanja brzinom −
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 60 Hz
Nominalna snaga 495 W
cosφ 0,97
INomin. 2,2 A
Imaks. kod UNomin. 2,2 A
Vrsta zaštite IP 64
Toplinska klasa F
Glavni kabel 3 x 1,5 mm²
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Plastika
Materijal propelera Plastika
Boja signalna bijela, slična RAL 9004
Težina 7,35 kg
Težina s pakovanjem 8,38 kg
Nominalna dužina 250 mm
Širina 340 mm
Visina 337,5 mm
Dubina 232 mm
Širina s pakovanjem 365 mm
Visina s pakovanjem 365 mm
Dubina s pakovanjem 250 mm
Oznaka EX u skladu s Direktivom ATEX Ex II 2 G
Oznaka EX u skladu s normom Ex eb IIB + H2 T3 Gb / Ex h IIB + H2 T3 Gb
Temperatura okoline Ta -20 °C ≤ Ta ≤ +50 °C
IA/IN 2,2
Vrijeme tE 41
Način rada S1
Potvrda o provjeri prototipa EZ-a TÜV-A 18ATEX0054 X, IECEx EPS 19.0025X
Klasa temperature T3
Kapacitet/napon kondenzatora 16µF/280V
Toplinska klasa izolacijskih materijala Th. Cl. 155 (F)
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799803751
Broj artikla 0080.0375



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, visoko (dB(A))

45

59

69

73

78

74

68

62

81

LWA5 = razina jačine zvuka slobodnog usisa u dB

Pribor

ERM 25 Ex e/60 Hz - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Zaštitna rešetka SGM 25 Ex 0150.0133 na zahtijev
  • Na blok za zabilješke
Fleksibilna obujmica ELM 18 Ex 0092.0245 na zahtijev
  • Na blok za zabilješke
Fleksibilna obujmica ELM 20 Ex 0092.0248 na zahtijev
  • Na blok za zabilješke
Fleksibilna obujmica ELM 25 Ex 0092.0249 na zahtijev
  • Na blok za zabilješke
Reduktor REM 25/20 Ex 0055.0309 na zahtijev
  • Na blok za zabilješke
Reduktor REM 25/18 Ex 0055.0308 na zahtijev
  • Na blok za zabilješke
Postolje za montažu FUM 25 0036.0005 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MVEx 1,6 0157.0549 na zahtijev
  • Na blok za zabilješke
Sklopka razlike tlaka DDEx 500 0157.0302 na zahtijev
  • Na blok za zabilješke
Osjetnik za vibracije SWEx 0157.0303 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 25 Ex Novost 0151.0403 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MLZ 25 0151.0102 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

ERM 25 Ex e/60 Hz

Kratka informacija

Poluradijalni cijevni ventilator, DN 250, jednofazna struja 230 V/60 Hz, protueksplozivna zaštita, medij: plin

Opis proizvoda

Model

  • Ex II 2G Ex eb IIB+H2 T3 Gb / Ex II 2G h IIB+H2 T3 Gb.
  • Pogodno za razred temperature T1 do T3 (200 °C).

Posebna svojstva

  • Poluradijalni cijevni ventilator, protueksplozivna zaštita, medij plin.
  • Protueksplozivna zaštita i odobrenja u skladu s normom ATEX i IECEx.
  • Ex II 2 G Ex eb IIB + H2 T3/T4 Gb Ex II 2 G Ex h IIB + H2 T3/T4 Gb.
  • Za temperature primjene -20 °C ≤ Ta ≤ +50 °C.
  • Kvalificiran za sve plinove i pare Ex grupe IIA i IIB i dodatno za vodik.
  • Ventilatori serije MAICO Ex ispunjavaju sigurnosne zahtjeve europske Direktive RL 2014/34/EU o uređajima i sustavima zaštite u područjima u kojima postoji opasnost od eksplozije.
  • Za zone 1 i 2.
  • Vrste zaštite od zapaljenja: „e“ - povećana sigurnost i „c“ - konstrukcijska sigurnost.
  • Vrsta zaštite IP 64.
  • Model na jednofaznu struju.
  • Kućište od visoko kvalitetne, provodljive plastike, antistatički.
  • Kompaktni oblik za uvjete ugradnje s malo prostora.
  • Za montažu cijevnog sustava.
  • Jednostavna ugradnja jer je ulazni smjer strujanja jednak izlaznom smjeru strujanja.
  • Moguća ugradnja u svakom položaju.

Propeler

  • Poluradijalni propeler od provodljive plastike, što je strujno-tehnički povoljno.
  • Kvaliteta uravnoteženja kombinacije motor-propeler G 6,3 prema kategoriji BV-3 u skladu s ISO 14694.

Smjer strujanja zraka

  • Smjer strujanja zraka i okretanja označeni su strelicama na kućištu ventilatora.

Motor

  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Kondenzatorski motor s radnim kondenzatorom ugrađen na ventilator spreman za priključivanje.
  • Način rada S1 (neprekidni rad).

Napomene o montaži

  • Priključno postolje na usisnoj i potisnoj strani za izravnu ugradnju u ventilacijske kanale.
  • Redukcijski komadi za priključak na razne promjere cijevi (usisno ili odsisno postolje), vidjeti pribor.
  • Za izbjegavanje prijenosa vibracija na cijevni sustav upotrijebite elastične obujmice ELM Ex.
  • Kod ERM 22 Ex..: 2 redukcijska komada na DN 200 sadržana u opsegu isporuke.

Električni priključak

  • Priključna kutija montirana na kućištu ventilatoru, zaštićena od eksplozije, s vijčanim spojem kabela.

Potrebna sigurnosna tehnologija

  • Za zaštitu uređaja ERM-Ex potrebna je PTC zaštitna sklopka motora.
  • Maico u tu svrhu nudi zaštitnu sklopku motora MVEx... za nadzor maksimalne struje motora.
    • Ispitivanje prototipa u skladu s normom RL 2014/34 EU (ATEX).
    • Montaža isključivo u područje koje nije izloženo opasnosti od eksplozije.

Sigurnosne upute

  • Nije dopuštena regulacije broja okretaja.
  • Ventilator smije raditi samo s nazivnim naponom navedenim na tipskoj pločici.
  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu montirajte zaštitnu rešetku SGM Ex.

Posebni modeli

  • Na upit i uz dodatnu naknadu možemo isporučiti posebne napone kao posebne modele.
  • Informacije o radu pri povremenim temperaturama nižima od -20 °C možete dobiti na upit.
  • Izvedivost se mora provjeriti ovisno o slučaju.

Sadržaj

Priključne sheme

ERM 25 Ex e/60 Hz - Priključne sheme



Glavni prekidač na mjestu ugradnje



Raniji model - Noviji model

Blok za zabilješke
Upit
Usporedba proizvoda
Blok za zabilješke nudi mogućnost da na jednom mjestu skupljate sve proizvode koje želite. Blok za zabilješke može mijenjati kako to želite. Možete promijeniti količinu i poziciju proizvoda, ponovno promijeniti stranicu proizvoda, podatkovne preuzeti listove proizvoda, izbrisati pozicije i proizvode i označiti ih kao opciju. Blok za zabilješke možete spremiti na lokalno računalo i kasnije ponovno pozvati za dodatne izmjene. S završenim blokom za zabilješke možete preuzeti tekstove za javni natječaj svih spremljenih proizvoda, izraditi upit ili usporediti proizvode.
Sortiraj Tip proizvoda Naziv Br. art. PDF Asortiman Kataloška cijena * (EUR) Količina Opcija Ukupni bruto iznos (EUR)
Na bloku za zabilješke nema proizvoda
Spremi blok za zabilješke na lokalno računalo
Učitaj bloka za zabilješke s lokalnog računala
