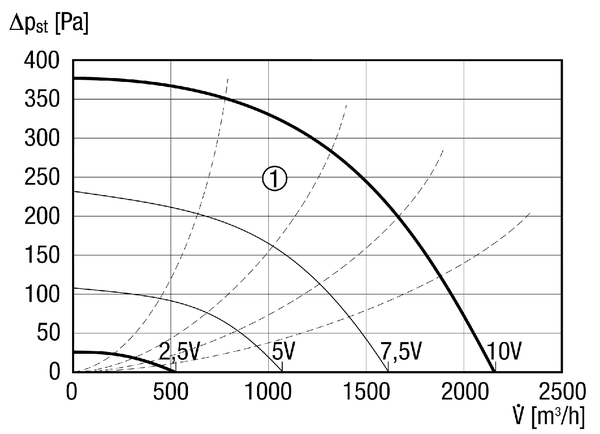

DRD 22 EC - Krivulja
- Pomoćne krivulje za upravljački napon 2,5 - 10 V
Radijalni krovni ventilator
DRD 22 EC
Preostali proizvodiProizvođač: MAICO

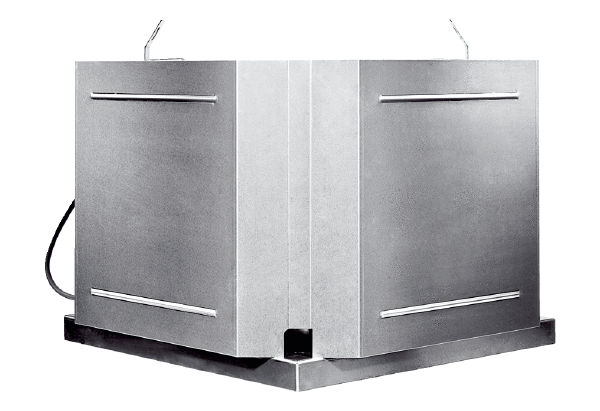

Radijalni krovni ventilator s motorom s oznakom EC, DN 224
Primjeri primjene: Proizvodno postrojenje, Radni prostor, Komercijalni prostor, Industrijski hangar, Ugostiteljski objekti
Podatkovni list proizvoda
Krivulja
Crtež s veličinama

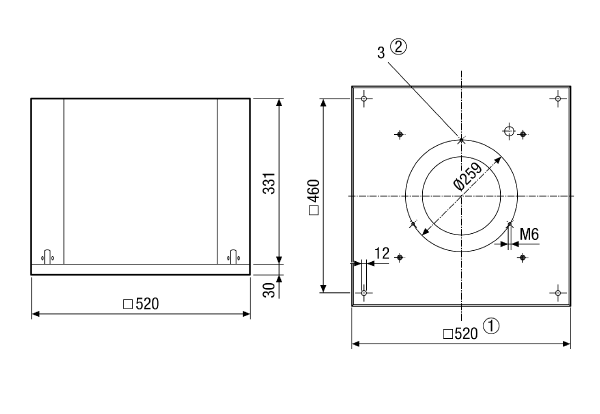

DRD 22 EC - Crtež s veličinama [mm]
- Unutrašnja širina
- Broj rupa: 3
Tehnički podaci
DRD 22 EC - Tehnički podaci
Pribor / Pribor za
DRD 22 EC - Pribor / Pribor za
Opći pribor
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Fleksibilna spojnica | ELA 22 | 0092.0282 | na zahtijev | |
| Postolje s prigušivačem | SD 22 | 0092.0338 | na zahtijev | |
| Potenciometar | ST EC 010 | 0157.0110 | na zahtijev | |
| Potenciometar | ST EC 230 | 0157.0109 | na zahtijev | |
| Potenciometar | ST EC 3 | 0157.0111 | na zahtijev | |
| Krovno postolje za ravne krovove | SO 22 | 0093.0358 | na zahtijev | |
| Krovno postolje za ravne krovove, nagibno | SOK 22 | 0093.0991 | na zahtijev | |
| Krovno postolje za kose krovove | SDS 22 | 0093.0952 | na zahtijev | |
| Krovno postolje za korugirane i trapezoidne krovove | SOWT 22 | 0093.0984 | na zahtijev | |
| Međupostolje | SZ 22 | 0092.0287 | na zahtijev | |
| Sustav za regulaciju tlaka i temperature | EAT EC Više se ne isporučuje | 0157.0119 | na zahtijev |
je opći pribor za
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Nadžbukni odsisni element, protupožarna zaštita | Nadžbukni odsisni elementi, protupožarna zaštita Centro-APB | - | - | - |
| Odsisni element | Odsisni elementi Centro | - | - | - |
Opis proizvoda
Opisproizvoda
DRD 22 EC
Kratka informacija
Radijalni krovni ventilator s motorom s oznakom EC, DN 224Opis proizvoda
Značajke
- Mala apsorpcija energije zbog tehnologije EC.
- Estetsko kućište od aluminija.
- Poklopac se može lako ukloniti.
- Pocinčana zaštitna rešetka na strani odsisa sa zaštitom od slučajnog dodira.
- Stabilne transportne omče omogućuju transport dizalicom.
- Propeler s unatrag savijenim krilima od plastike, dinamički poravnato na dvije razine, u skladu s razinom kvalitete 6.3, DIN ISO 1940.
Motor
- Motor na trofaznu struju.
- Nazivni napon 230 V, 50 Hz.
- Zaštita od pregrijavanja serijske proizvodnje.
- Izlaz za brzinu.
- Upravljački ulaz 0 - 10 V DC
- Meko pokretanje.
- Vrsta zaštite IP X4 pri zatvorenom poklopcu kućišta.
Električni spoj
- Lako dostupno u priključnoj kutiji nakon uklanjanja poklopca kućišta.
Sigurnosna uputa
- Pri slobodnom usisavanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na propeleru.
Priključne sheme
DRD 22 EC - Priključne sheme

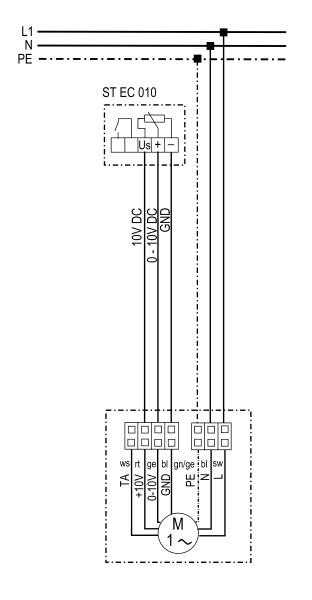

Krovni ventilatori DRD 18 EC i DRD 22 EC s potenciometrom ST EC 010
Osigurač i glavni prekidač na mjestu ugradnje
TA - tahograf

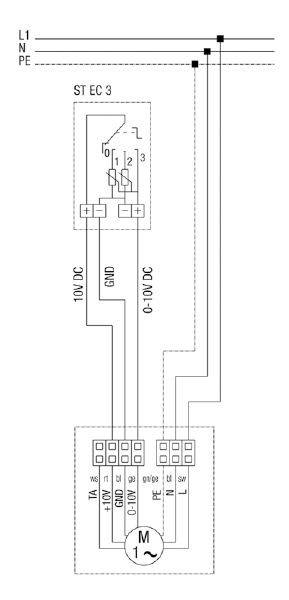

Krovni ventilatori DRD 18 EC i DRD 22 EC s potenciometrom ST EC 3
Osigurač i glavni prekidač na mjestu ugradnje
Stupanj 1 - 3 do 7 V DC
Stupanj 2 - 5 do 9 V DC
Stupanj 3 - 10 V DC
TA - tahograf

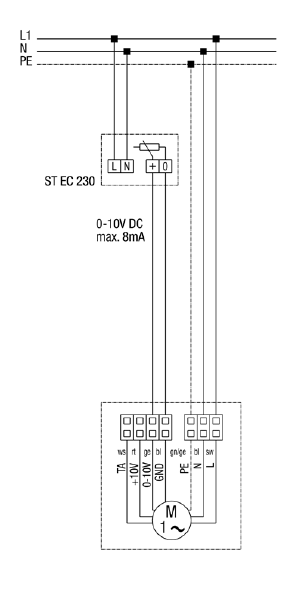

Krovni ventilatori DRD 18 EC i DRD 22 EC s potenciometrom ST EC 230
Osigurač i glavni prekidač na mjestu ugradnje
TA - tahograf
Preuzimanje / video materijal
DRD 22 EC - Preuzimanje / video materijal
Raniji model - Noviji model
DRD 22 EC - Noviji model
| Tip proizvoda | Naziv | Br. art. | Akcija |
|---|---|---|---|
| Radijalni krovni ventilator | MDR 22 EC | 0087.0022 |
