Radijalni krovni ventilator

EHD 20 EC

Obustavljeni proizvod
Broj artikla: 0073.0563
Proizvođač: MAICO
Mini krovni ventilator za privatnu ili komercijalnu primjenu, DN 200, volumen zraka 745 m³/h, motor s... više informacija
Primjeri primjene: Staklenik, Garaža, Građevinski kontejner, Ured nadzornog inženjera
Podatkovni list proizvoda
EHD 20 EC IM0009405.PNG Mini krovni ventilator za privatnu ili komercijalnu primjenu, DN 200, volumen zraka 745 m³/h, motor s tehnologijom EC
Natrag
  • Na blok za zabilješke
EHD 10 EC
EHD 12 EC
EHD 15 EC
EHD 16 EC
EHD 20 EC
EHD 25 EC
EHD 31 EC

Krivulja

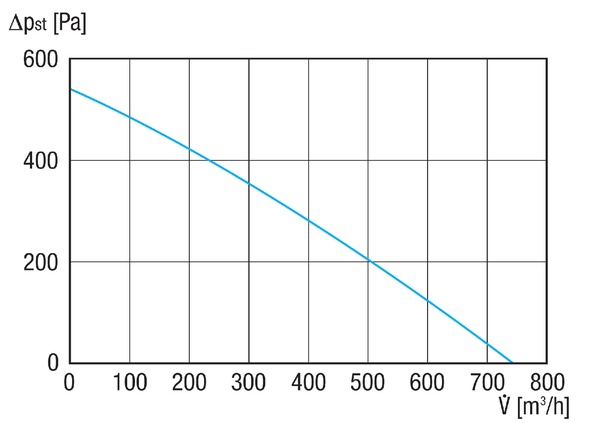

EHD 20 EC - Krivulja

Crtež s veličinama

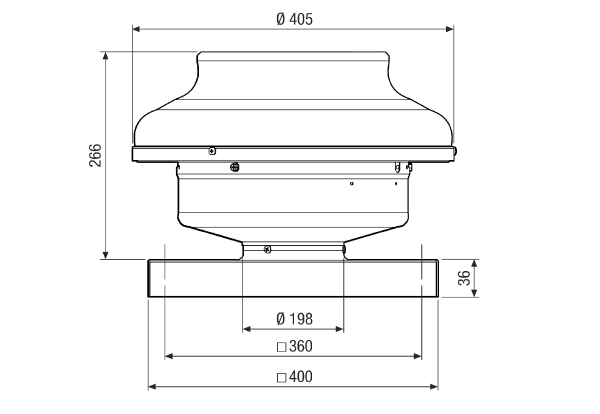

EHD 20 EC - Crtež s veličinama [mm]

Tehnički podaci

EHD 20 EC - Tehnički podaci

Artikl EHD 20 EC
Volumen zraka 745 m³/h
Brzina 3.395 1/min
Tip propelera radijalni
S mogućnošću upravljanja brzinom ✔
Mogućnost obrnutog načina rada −
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz/60 Hz
Nominalna snaga 85 W
IMaks. 0,77 A
Vrsta zaštite IP X5
Toplinska klasa F
Moguća promjena pola −
Glavni kabel 3 x 1,5 mm²
Mjesto ugradnje Krov
Položaj za ugradnju okomito
Materijal Čelični lim, pocinčani
Boja srebrna
Težina 6,6 kg
Težina s pakovanjem 7,4 kg
Nominalna dužina 200 mm
Širina 405 mm
Visina 405 mm
Dubina 302 mm
Širina s pakovanjem 435 mm
Visina s pakovanjem 415 mm
Dubina s pakovanjem 340 mm
Temperatura struje zraka kod IMaks. -20 °C do 60 °C
Razina zvučnog tlaka 48 dB(A) / Razmak 3 m, uvjeti slobodnog polja
Jedinica za pakiranje 1 kom
Asortiman E
GTIN (EAN) 4012799735632
Broj artikla 0073.0563



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA3, S3 (dB(A))

–

–

–

–

–

–

–

–

68

LWA3

Opis proizvoda

Opisproizvoda

EHD 20 EC

Kratka informacija

Mini krovni ventilator za privatnu ili komercijalnu primjenu, DN 200, volumen zraka 745 m³/h, motor s tehnologijom EC

Opis proizvoda

Značajke

  • Krovni ventilator koji zauzima malo prostora s vrlo malim dimenzijama.
  • Za odsis zraka.
  • Estetsko kućište od pocinčanog i prahom obloženog čeličnog lima.
  • Poklopac od aluminija.
  • Poklopac se može lako ukloniti za radove čišćenja.
  • Obložena zaštitna rešetka za intervenciju.
  • Radijalni propeler s unatrag savijenim krilima.
  • Vrsta zaštite IP X5.

Motor

  • Visokoučinski motor s oznakom EC.
  • Mogućnost upravljanja brojem okretaja bez stupnjeva.
  • Prikladno za neprekidni rad.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.

Napomene o montaži

  • Zbog svoje male težine za transport model EHD na krov nije potrebna dizalica ili teretno dizalo.

Električni priključak

  • Priključivanje na steznu letvicu u kućištu.

Sigurnosne upute

  • Ventilator smije raditi samo ako se osigura zaštita od slučajnog dodira na propeleru prema normi DIN EN ISO 13857 za ventilatore sa slobodnim usisom.

Sadržaj

Priključne sheme

EHD 20 EC - Priključne sheme

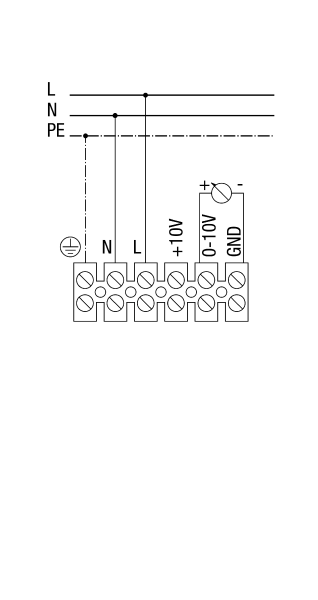

Podesiva brzina

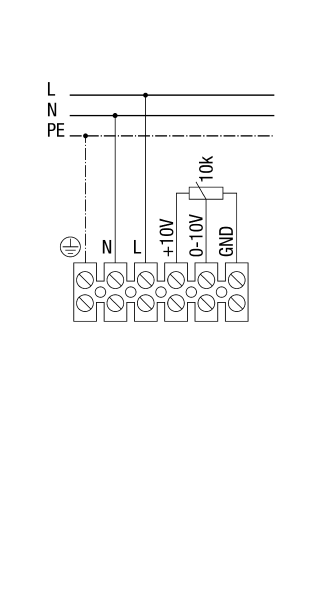

Brzina se može podesiti putem potenciometra

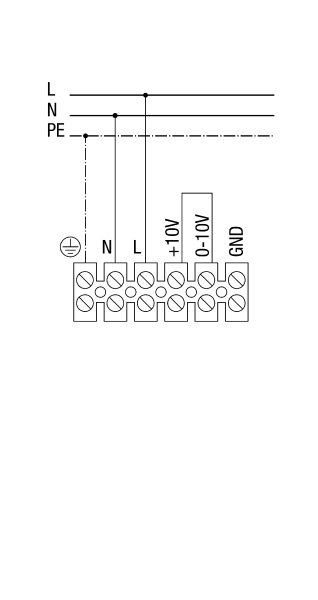

Maksimalna brzina


Raniji model - Noviji model
