Radijalno puhalo

GRM HT 14/2

Broj artikla: 0073.0281
Proizvođač: MAICO
Radijalno puhalo metalni za visoke temperature, ugradna veličina 140, trofazna struja
Primjeri primjene: Industrijski objekt, Visokotemperaturni rasponi
Podatkovni list proizvoda
GRM HT 14/2 IM0020575.PNG Radijalno puhalo metalni za visoke temperature, ugradna veličina 140, trofazna struja

Krivulja

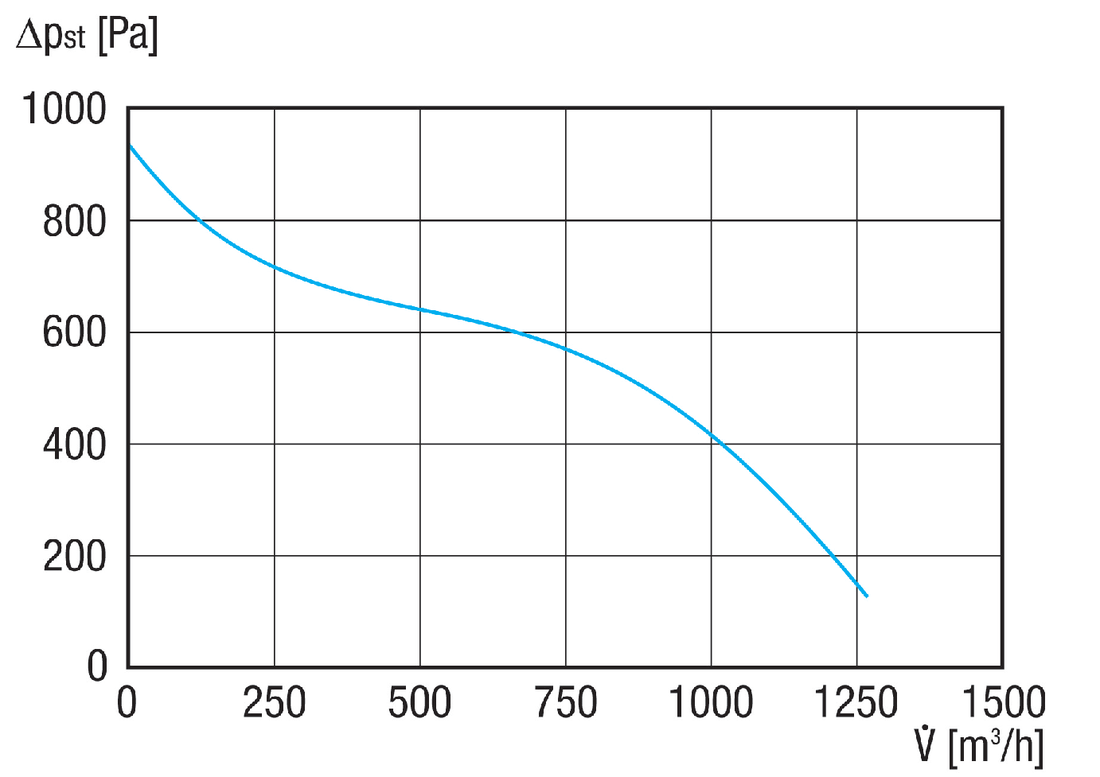

GRM HT 14/2 - Krivulja

Crtež s veličinama

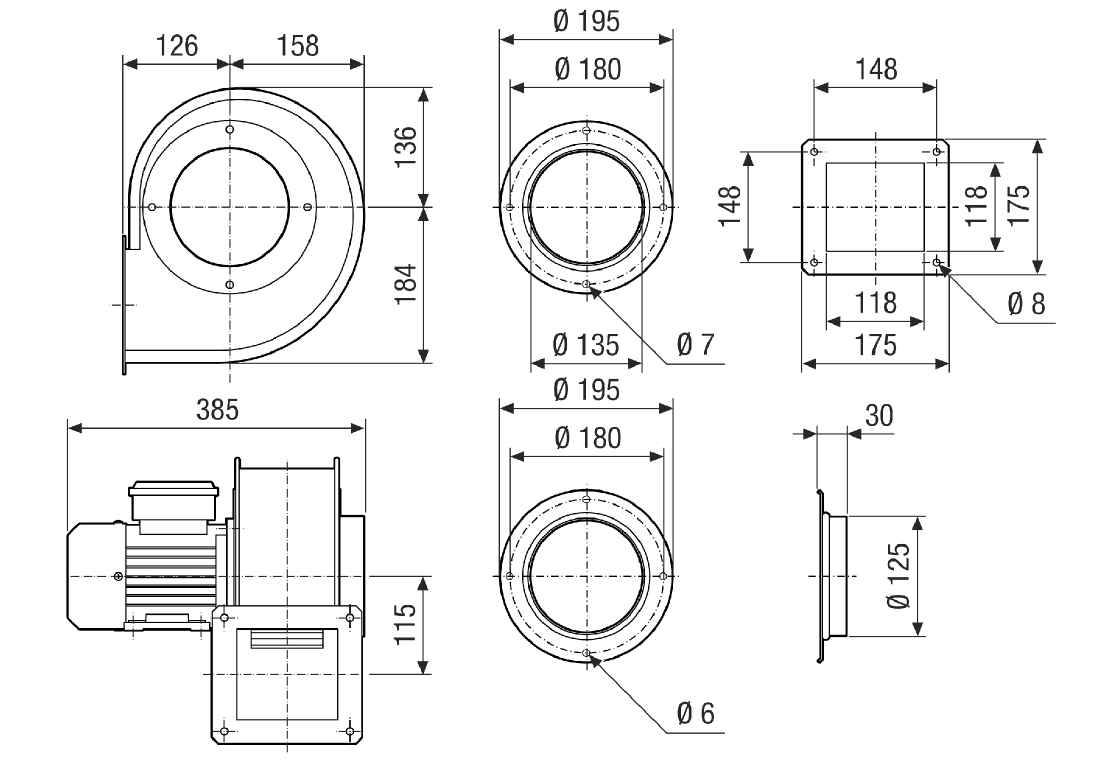

GRM HT 14/2 - Crtež s veličinama [mm]

GRM HT 14/2 - Crtež s veličinama Poravnanje kućišta [mm]

  1. RD model na desnoj strani
  2. LG model na lijevoj strani

Varijante GRK 12/2 E i GRK 12/4 D nisu dostupne u modelu na desnoj strani RD!

Standardno namještanje je uvijek LG 270°

Tehnički podaci

GRM HT 14/2 - Tehnički podaci

Artikl GRM HT 14/2
Volumen zraka 1.268 m³/h
Brzina 2.880 1/min
Tip propelera radijalni
S mogućnošću upravljanja brzinom
Mogućnost obrnutog načina rada
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 370 W
INomin. 1,1 A
IMaks. 0,98 A
Vrsta zaštite IP 55
Toplinska klasa F
Moguća promjena pola
Mjesto ugradnje Cijevni priključak
Položaj za ugradnju horizontalno
Materijal kućišta Čelik, obložen
Materijal propelera Čelični lim, pocinčani
Boja srebrna
Težina 10 kg
Težina s pakovanjem 11 kg
Širina 385 mm
Visina 320 mm
Dubina 284 mm
Širina s pakovanjem 520 mm
Visina s pakovanjem 480 mm
Dubina s pakovanjem 440 mm
Temperatura struje zraka kod IMaks. 150 °C
PTC DIN 44082 M 100
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799732815
Broj artikla 0073.0281



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

52

60

75

77

77

78

76

70

84

LWA5 = razina jačine zvuka slobodnog usisa u dB

Pribor

GRM HT 14/2 - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Prijelazni adapter URRI 14 0073.0299 na zahtijev
  • Na blok za zabilješke
Postolje motora MSI 14 0073.0295 na zahtijev
  • Na blok za zabilješke

Opći pribor

Opis proizvoda

Opisproizvoda

GRM HT 14/2

Kratka informacija

Radijalno puhalo metalni za visoke temperature, ugradna veličina 140, trofazna struja

Opis proizvoda

Značajke

  • Radijalno puhalo s metalnim kućištem za visoke temperature.
  • Ventilator otporan na pritisak za industrijske primjene.
  • Za jednostavnu i izravnu montažu na cijevni sustav.
  • Motor se nalazi van struje zraka.
  • Kućište od čeličnog lima.
  • Kućište epoksidnim slojem zaštićeno od atmosferskih utjecaja.
  • Standardno namještanje za kućište LG 270°.
  • Kućište se po potrebi može namjestiti u koracima od 45°.
  • Prikladno za raspone temperature do +150 °C.
  • U opsegu isporuke je sadržana usisna prirubnica od obloženog čeličnog lima.
  • Radijalni propeleri s unaprijed savijenim krilima od pocinčanog čeličnog lima.

Motor

  • Trofazni motor.
  • Klasa zaštite IP 55. Iznimka: GRM HT 10/2 IP 44.
  • IE3 motor.
  • Način rada S1 (neprekidni rad).
  • Može se regulirati putem broja okretaja s pretvaračem frekvencije.
  • Dopušteni frekvencijski opseg pri regulaciji broja okretaja s pretvaračem frekvencije 20-50 Hz.
  • Temperatura u motoru ventilatora nadzire se PTC termorezistorom. PTC termorezistore morate priključiti na sustav okidanja koji pri visokim temperaturama trajno isključuje ventilator iz mreže.

Električni priključak

  • Priključak u priključnoj kutiji na motoru.

Sigurnosna uputa

  • Priključivanje na steznu letvicu u kućištu.

Poseban model

  • Na zahtjev i uz dodatno naknadu moguće je isporučiti posebne modele:
    • Odstupajuće poravnanje kućišta.

Sadržaj

Priključne sheme

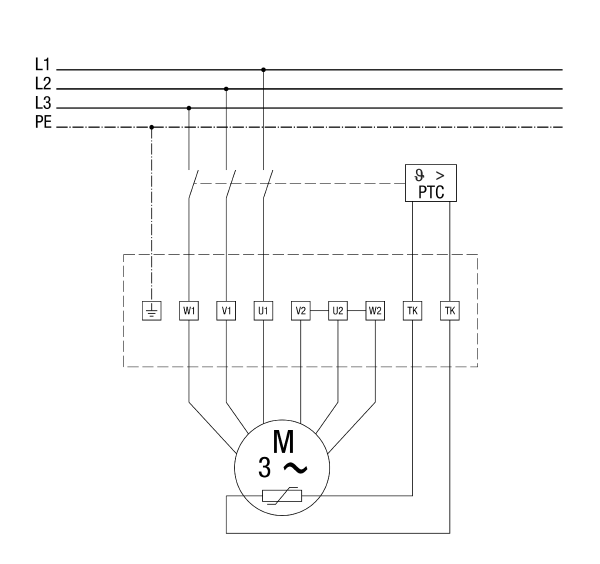

GRM HT 14/2 - Priključne sheme



Raniji model - Noviji model
