Središnji uređaj za odsisni zrak

ZEG EC

Više se ne isporučuje
Broj artikla: 0086.0205
Proizvođač: MAICO
Središnji uređaj za odsisni zrak bez rekuperacije topline s tehnologijom EC i bežičnim daljinskim upravljačem
Primjeri primjene: Kuća s niskom potrošnjom energije, Obiteljska kuća, Stan, Prostorija za boravak, Saniranje
Podatkovni list proizvoda
ZEG EC IM0011433.PNG Središnji uređaj za odsisni zrak bez rekuperacije topline s tehnologijom EC i bežičnim daljinskim upravljačem
Natrag
  • Na blok za zabilješke
ZEG EC
ZEG 2000
ZEG 2000 P

Krivulja

ZEG EC - Krivulja

Crtež s veličinama

ZEG EC - Crtež s veličinama [mm]

Tehnički podaci

ZEG EC - Tehnički podaci

Artikl ZEG EC
Volumen zraka 420 m³/h / Sistemski tlak na 100 Pa
S mogućnošću upravljanja brzinom ✔
SEC average -19,6 kWh/(m²*a)
Klasa energetske učinkovitosti E
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Apsorpcija struje 6 W - 81 W
IMaks. 0,06 A - 0,6 A
Vrsta zaštite IP 20
Mjesto postavljanja Podrum / Spremnik / Krovni stup / Prostorija s kućnim priključcima / Kotlovnica
Položaj za ugradnju okomito / vodoravno
Vrsta sustava središnje
Materijal Plastika
Težina 3,3 kg
Težina s pakovanjem 3,755 kg
Promjer priključka 125 mm
Širina s pakovanjem 365 mm
Visina s pakovanjem 305 mm
Dubina s pakovanjem 355 mm
Razina zvučnog tlaka 21 dB(A) / 52 dB(A) / Izmjereno s razmakom do 1 m od odsisnog otvora, u skladu s tvorničkom postavkom
Jedinica za pakiranje 1 kom
Asortiman K
GTIN (EAN) 4012799862055
Broj artikla 0086.0205

Pribor

ZEG EC - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Regulacija zraka u prostoriji ZEG EC-FB Više se ne isporučuje 0157.0411 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Krovni izlaz DF - - -
Krovna ploča DP - - -
Pričvrsna obujmica BS - - -
Rešetka za zaštitu od kišnice RG - - -
Sustav ventilacijskih cijevi MAICOTherm, toplinski izoliran Toplinski izolirani sustav ventilacijskih cijevi MAICOTherm MT - - -
Sustav ventilacijskih cijevi MAICOFlex, okrugao Prilagodljivi okrugli sustav ventilacijskih cijevi MAICOFlex MF - - -
Sustav ventilacijskih cijevi MAICOFlex, okrugao Prilagodljivi okrugli sustav ventilacijskih cijevi MAICOFlex - - -
Krovna ploča DP - - -
Sustav ventilacijskih cijevi MAICOFlex, ravan Fleksibilni ravni sustav ventilacijskih cijevi MAICO FFS - - -
Zračni poklopac od plemenitog čelika LH-V2A 12 0151.0378 na zahtijev
  • Na blok za zabilješke
Zračni poklopac od plemenitog čelika LH-V2A 15 0151.0379 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 12E 0152.0075 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 12W 0152.0076 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 16E 0152.0079 na zahtijev
  • Na blok za zabilješke
Zidno postolje za istrošeni zrak KW-FL 16W 0152.0080 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 10 0152.0054 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 125 Obustavljeni proizvod 0152.0067 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 125 VA Obustavljeni proizvod 0152.0068 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 160 Obustavljeni proizvod 0152.0069 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 160 VA Obustavljeni proizvod 0152.0070 na zahtijev
  • Na blok za zabilješke
Unutarnja rešetka ESG 10/2 0059.0947 na zahtijev
  • Na blok za zabilješke
Ventilacijska rešetka na vratima MLK 30 bijela 0151.0123 na zahtijev
  • Na blok za zabilješke
Ventilacijska rešetka na vratima MLK 45 bijela 0151.0126 na zahtijev
  • Na blok za zabilješke
Ventil za odsisni i usisni zrak AZV 100 0152.0087 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plastika TK 10 0151.0192 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plastika TK 12 0151.0198 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TM 10 0151.0194 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TM 12 0151.0196 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelik TM-V2A 10 0151.0374 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelik TM-V2A 12 0151.0375 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFA 10 0151.0369 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFA 12 0151.0370 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZ EBR-D 10 0092.0493 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZ EBR-D 12 0092.0494 na zahtijev
  • Na blok za zabilješke
Element filtra za masnoću za odsisni zrak FFE 10 0092.0506 na zahtijev
  • Na blok za zabilješke
Aluminijska fleksibilna cijev AFR 125 0055.0091 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 12 Preostali proizvodi 0092.0312 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 12-1 0092.0593 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 8 0044.0213 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 10 0044.0214 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 12 0044.0215 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 12/50 Više se ne isporučuje 0092.0322 na zahtijev
  • Na blok za zabilješke
Zračni poklopac od plemenitog čelika LH-V2A 16 Više se ne isporučuje 0151.0380 na zahtijev
  • Na blok za zabilješke
Obloženi spirokanal WFR 125 Više se ne isporučuje 0055.0077 na zahtijev
  • Na blok za zabilješke
Unutarnja rešetka, prilagodljiva AZE 100 Više se ne isporučuje 0059.0959 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ALD 10 T Više se ne isporučuje 0152.0055 na zahtijev
  • Na blok za zabilješke
Ulaz za vanjski zrak ZE 45 F bijela Više se ne isporučuje 0152.0044 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

ZEG EC

Kratka informacija

Središnji uređaj za odsisni zrak bez rekuperacije topline s tehnologijom EC i bežičnim daljinskim upravljačem

Opis proizvoda

Značajke

  • Središnji uređaj za odsis zraka.
  • Kućište se jednostavno čisti.
  • Uređaj ima motor s oznakom EC koji tiho radi.
  • S tri usisna postolja i jednim postoljem za istrošeni zrak odgovara cijevi DN 125.
  • Motor i elektronika su integrirani.
  • Ukupno 14 stupnjeva brzine.
  • Standardno se tvornički postavlja na stupnjeve 1, 4 i 8 („Nisko“, „Normalno“ i „Visoko“).
  • Tvornički postavljeni stupnjevi brzine mogu se bez problema promijeniti.
  • S ugrađenim osjetnikom vlažnosti.
  • Bežični daljinski upravljač ZEG EC-FB uključen je u isporuku.

Regulacija

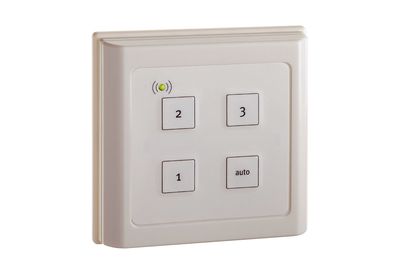

  • Bežični daljinski upravljač ZEG EC-FB s regulacijom osjetnika vlažnosti (osjetnik vlažnosti uključen u ZEG-EC).
  • LED indikator na daljinskom upravljaču s podatkom o stupnju brzine 1, 2, 3 ili automatikom.
  • Automatska regulacija koja ovisi o vlažnosti.
  • Namještanje:
    • 1. Niska brzina - standardni položaj noću
    • 2. Normalna brzina - standardni položaj danju
    • 3. Visoka brzina - pri kuhanju i tuširanju
    • 4. Automatski - u ovom položaju uređaj za odsisni zrak radi na niskoj brzini dok ne izmjeri značajno povećanje relativne vlažnosti zraka (može se namjestiti na 5 % ili 10 %). Uređaj za odsisni zrak tada ubrzava na 30 min ili 1 h (u skladu s postavkom) na "normalnu" brzinu i ponovno se vraća na "nisku" brzinu.
  • Po potrebi možete priključiti i 2. daljinski upravljač.

Upute za montažu

  • Daljinski upravljač može se ugraditi u vlažnim prostorijama, ali ne izravno u tuš-kabinu. Ne smije doći od prskanja vode na daljinski upravljač (relativna vlažnost ispod 90 %).
  • Uređaj ZEG EC mora se postaviti u suhu prostoriju i ne smije doći u kontakt s prskajućom vodom (relativna vlažnost ispod 90 %).

Električni spoj

  • Prilagodljivi priključni kabel dužine oko 1,5 m.

Sadržaj

Priključne sheme

ZEG EC - Priključne sheme

GNYE = Žuta/Zelena

BU = Plava

BN = Smeđa



Raniji model - Noviji model

ZEG EC - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Središnji uređaj za odsisni zrak ZEG2 EC 0086.0206
