Sustav zraka u prostoriji aeronom

WRG 400 EC

Više se ne isporučuje
Broj artikla: 0082.0061
Proizvođač: MAICO
Kompaktni ventilacijski sustav s vrlo učinkovitom rekuperacijom topline
Primjeri primjene: Obiteljska kuća, Stan, Ured, Čekaonica, Komercijalni prostor
Podatkovni list proizvoda

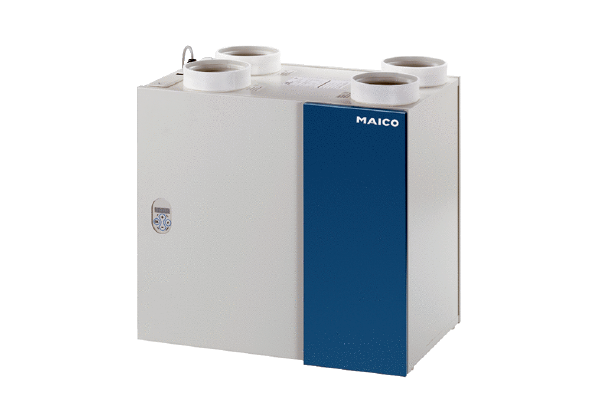

WRG 400 EC IM0009847.PNG Kompaktni ventilacijski sustav s vrlo učinkovitom rekuperacijom topline

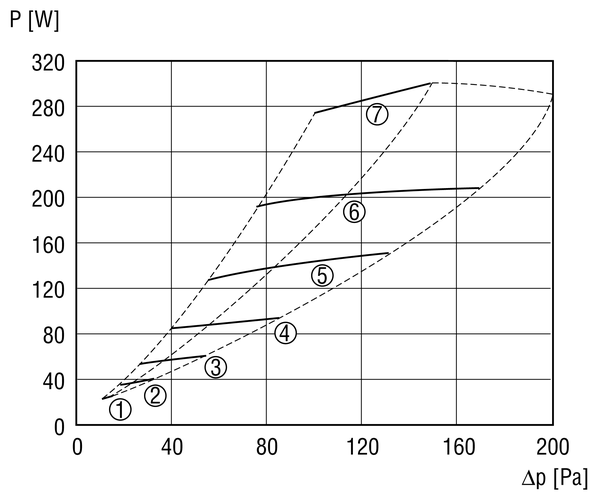

Krivulja

WRG 400 EC - Krivulja WRG 400 EC

  1. 100 m3/h
  2. 150 m3/h
  3. 200 m3/h
  4. 250 m3/h
  5. 300 m3/h
  6. 350 m3/h
  7. 400 m3/h

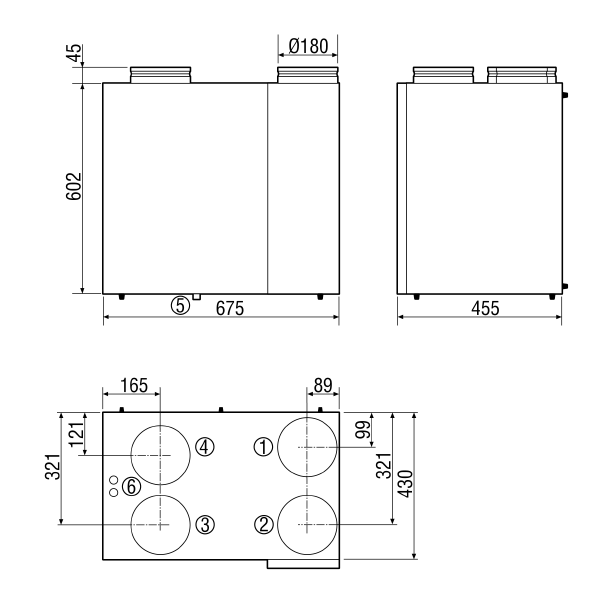

Crtež s veličinama

WRG 400 EC - Crtež s veličinama [mm]

  1. Vanjski zrak DN 180
  2. Odsisni zrak DN 180
  3. Istrošeni zrak DN 180
  4. Usisni zrak DN 180
  5. Priključak za kondenzat
  6. Električni priključak

Tehnički podaci

WRG 400 EC - Tehnički podaci

Artikl WRG 400 EC
Volumen zraka 60 m³/h / 400 m³/h
Brzina 2.070 1/min
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz/60 Hz
Maksimalna apsorpcija struje 300 W
IMaks. 1 A
Vrsta zaštite IP 31
Mjesto postavljanja Podrum / Spremnik / Krovni stup / Prostorija s kućnim priključcima / Kotlovnica
Materijal kućišta Čelični lim, pocinčani
Boja bisernobijela, slična RAL 1013
Težina 32
Težina s pakovanjem 28,97 kg
Razred filtra G4
Promjer priključka 180 mm
Širina s pakovanjem 730 mm
Visina s pakovanjem 360 mm
Dubina s pakovanjem 590 mm
Temperatura struje zraka kod IMaks. 50 °C
Stupanj dobave topline 90 %
Vrsta izvedbe izmjenjivača topline Kondenzatorski rotor
Jedinica za pakiranje 1 kom
Asortiman K
GTIN (EAN) 4012799820611
Broj artikla 0082.0061



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, Stupanj 5 (dB(A))

31

39

46

46

46

45

51

43

55

LWA5, Stupanj 5 (dB(A))

27

37

44

44

39

36

31

27

48

LWA6, Stupanj 5 (dB(A))

40

55

59

64

64

62

59

54

69

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Izmjereno pri volumenu zraka od 320 m³/h

Pribor

WRG 400 EC - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Regulacija zraka u prostoriji RLS 2 F 0157.0806 na zahtijev
  • Na blok za zabilješke
Zračni filtar, zamjena WRF 400 EC Više se ne isporučuje 0093.0062 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Sustav ventilacijskih cijevi MAICOFlex, okrugao Prilagodljivi okrugli sustav ventilacijskih cijevi MAICOFlex - - -
Kombinirano zidno postolje KWH 20 L 0152.0063 na zahtijev
  • Na blok za zabilješke
Kombinirano zidno postolje KWH 20 R 0152.0062 na zahtijev
  • Na blok za zabilješke
Ventilacijska rešetka na vratima MLK 30 bijela 0151.0123 na zahtijev
  • Na blok za zabilješke
Ventilacijska rešetka na vratima MLK 45 bijela 0151.0126 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plastika TK 10 0151.0192 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plastika TK 12 0151.0198 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelik TM-V2A 10 0151.0374 na zahtijev
  • Na blok za zabilješke
Disk-ventil, plemeniti čelik TM-V2A 12 0151.0375 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFA 10 0151.0369 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFA 12 0151.0370 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFZ 10 0151.0364 na zahtijev
  • Na blok za zabilješke
Disk-ventil, metal TFZ 12 0151.0365 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZ EBR-D 10 0092.0493 na zahtijev
  • Na blok za zabilješke
Ugradbeni okvir za TFA/TFZ EBR-D 12 0092.0494 na zahtijev
  • Na blok za zabilješke
Jet mlaznica WD 10 W 0151.0290 na zahtijev
  • Na blok za zabilješke
Jet mlaznica WD 10 D 0151.0291 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 10 Preostali proizvodi 0092.0311 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 12 Preostali proizvodi 0092.0312 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 18 Preostali proizvodi 0092.0315 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 8-1 0092.0591 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 10-1 0092.0592 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 12-1 0092.0593 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 18-1 0092.0596 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 8 0044.0213 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 10 0044.0214 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 12 0044.0215 na zahtijev
  • Na blok za zabilješke
Umetni prigušivač SDE 16 0044.0216 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka ERH 16-2 0082.0102 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 8 Više se ne isporučuje 0092.0310 na zahtijev
  • Na blok za zabilješke
Izmjenjivač topline rasolina-zrak EW-K 225 Više se ne isporučuje 0192.0520 na zahtijev
  • Na blok za zabilješke
Obloženi spirokanal WFR 180 Više se ne isporučuje 0055.0080 na zahtijev
  • Na blok za zabilješke
Unutarnja rešetka, prilagodljiva AZE 100 Više se ne isporučuje 0059.0959 na zahtijev
  • Na blok za zabilješke
Unutarnja rešetka, prilagodljiva AZE 100 P Više se ne isporučuje 0059.0962 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 18/50 Više se ne isporučuje 0092.0325 na zahtijev
  • Na blok za zabilješke
Ljetna kaseta SK 300 Plus Više se ne isporučuje 0180.0924 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

WRG 400 EC

Kratka informacija

Kompaktni ventilacijski sustav s vrlo učinkovitom rekuperacijom topline

Opis proizvoda

Značajke

  • Posebno štedljivo zbog trofaznih motora s konstantnim volumenom strujanja.
  • Sa zvučno izoliranim ventilatorima za posebno tihi hod.
  • A automatskom regulacijom volumena za konstantnu količinu strujanja zraka.
  • Kućište od prahom obloženog čeličnog lima.
  • Boja bisernobijela, slična RAL 1013.
  • Unutrašnja obloga od plastike otporne na temperaturu, nije higroskopska.
  • Jednostavna zamjena filtra.
  • S dva integrirana filtra G4, zamjena filtra moguća bez alata.
  • Četiri spoja cijevi DN 180 na gornjoj strani uređaja.

Izmjenjivač topline

  • Križni protustrujni pločasti izmjenjivač topline od plastike (PETG).
  • Izmjenjivač topline može se lako izvaditi nakon odvijanja vijaka na prednjem dijelu.
  • Jednostavno čišćenje izmjenjivača topline vodom.

Protusmrzavajuća zaštita

  • Osigurač protusmrzavajuće zaštite osigurava da se izmjenjivač topline ne smrzne.
  • Osigurač protusmrzavajuće zaštite u slučaju niskih temperatura istrošenog zraka isključuje ventilator za usisni zrak.
  • U načelu kombinirajte sustave za rekuperaciju topline s geotermalnim izmjenjivačem topline ili električnim grijačem protusmrzavajuće zaštite kako biste osigurali besprijekoran rad i pri niskim temperaturama. Osim toga, geotermalni izmjenjivač topline zimi osigurava dodatni učinak grijanja, a ljeti dodatni učinak hlađenja.

WRG ventilator

  • Dva radijalna trofazna ventilatora, po jedan ventilator za usisni i odsisni zrak.
  • Ventilatori s radijalnim propelerima s naprijed savijenim krilima.
  • Tri stupnja ventilacije:
    • 1 = Osnovna ventilacija/noćni način rada
    • 2 = Normalni rad/dnevni način rada
    • 3 = Intenzivni rad/rad tijekom zabave
    • Tvornička postavka: 100 / 200 / 300 m3/h
  • Unutar jednog stupnja ventilacije volumen zraka od 70 m3/h do 400 m3/h u 5 m3/h može se namjestiti u koracima.

Upute za montažu

  • S držačem za zidnu montažu, nožicama za postavljanje.
  • Potrebna je montaža na zid ili na podnožje kako bi se osigurao pristup priključku za kondenzat.
  • Poklopac kućišta može se odviti.
  • Predviđeni su prigušivači na strani usisnog i odsisnog zraka.

Električni priključak

  • Uređaj se isporučuje sastavljen i spreman za rad.

Ispust kondenzata

  • Odvod kondenzata obavlja se na dnu uređaja. Ispust kondenzata (unutrašnji navoj 1/2") za priključivanje na sifon.

Sadržaj

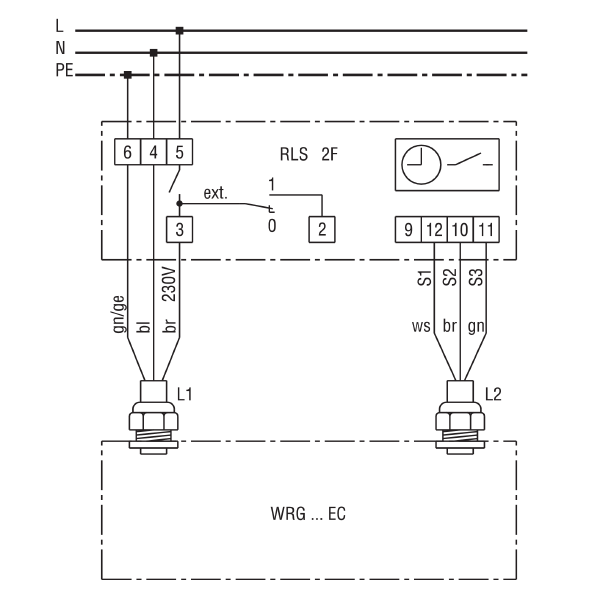

Priključne sheme

WRG 400 EC - Priključne sheme



Raniji model - Noviji model

WRG 400 EC - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Središnji ventilacijski uređaj WRG 400 EC Više se ne isporučuje 0082.0063
  • Na blok za zabilješke
