Električni grijač zraka

ERH 12-1

Broj artikla: 0082.0101
Proizvođač: MAICO
Električni grijač zraka, DN 125, AC 230 V / 50 Hz, 1,2 KW

Podatkovni list proizvoda
ERH 12-1 IM0009886.PNG Električni grijač zraka, DN 125, AC 230 V / 50 Hz, 1,2 KW

Krivulja

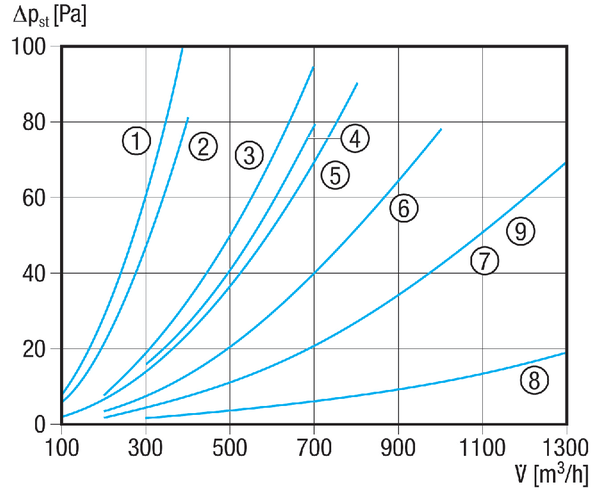

ERH 12-1 - Krivulja Padovi tlaka

  1. DRH 16-5
  2. ERH 12-1
  3. ERH 16-2
  4. ERH 10-04
  5. DRH 20-5
  6. DRH 25-6
  7. ERH 20-2
  8. DRH 25-2
  9. DRH 31-6

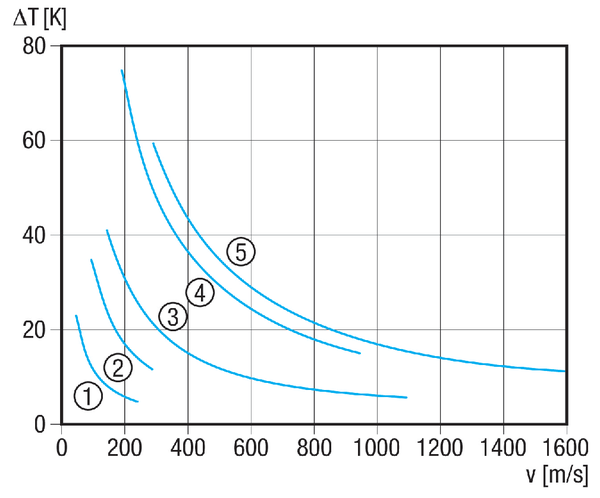

ERH 12-1 - Krivulja Povećanje temperature

  1. ERH 10-04
  2. ERH 12-1
  3. ERH 16-2, ERH 20-2, ERH 25-2
  4. DRH 16-5, DRH 20-5
  5. DRH 25-6, DRH 31-6

Crtež s veličinama

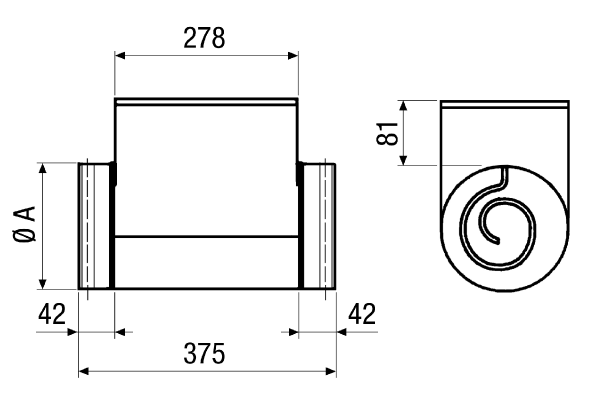

ERH 12-1 - Crtež s veličinama [mm]

A: 125 mm

Tehnički podaci

ERH 12-1 - Tehnički podaci

Artikl ERH 12-1
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
IMaks. 5,22 A
Vrsta zaštite IP 43
Ugradnja unutra i vani
Položaj za ugradnju vodoravno / okomito
Materijal kućišta Čelični lim, pocinčani
Težina 2,59 kg
Težina s pakovanjem 2,88 kg
Nominalna dužina 125 mm
Širina 125 mm
Visina 206 mm
Dubina 375 mm
Širina s pakovanjem 195 mm
Visina s pakovanjem 260 mm
Dubina s pakovanjem 385 mm
Vrsta topline ventilatora električno
Učinak grijanja 1.200 W
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799821014
Broj artikla 0082.0101

Pribor / Pribor za

ERH 12-1 - Pribor / Pribor za

Poseban pribor

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke

je poseban pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Zvučno izolirana ventilacijska kutija ESR 12 S Više se ne isporučuje 0080.0227 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Radijalni cijevni ventilator ERR 12/1 0080.0272 na zahtijev
  • Na blok za zabilješke
Sustav zraka u prostoriji aeronom WS 170 - - -
Središnji ventilacijski uređaj WS 160 Flat - - -
Središnji ventilacijski uređaj WS 170 air@home - - -
Središnji ventilacijski uređaj WS 300 Flat - - -
Središnji ventilacijski uređaj Trio - - -
Središnji ventilacijski uređaj WS 120 Trio LL 0095.0655 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio LLV 0095.0656 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio LR 0095.0657 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio LRV 0095.0658 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio QL 0095.0659 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio QLV 0095.0660 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio QR 0095.0661 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 120 Trio QRV 0095.0662 na zahtijev
  • Na blok za zabilješke
Radijalni cijevni ventilator ERR 12/1 EC Obustavljeni proizvod 0073.0567 na zahtijev
  • Na blok za zabilješke
Radijalni cijevni ventilator ERR 12/2 EC Novost 0073.0584 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12-3 EC Novost 0080.1000 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator HDR 12 Obustavljeni proizvod 0080.0537 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator HDR 12 EC Preostali proizvodi 0080.0541 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator ERK 125 Preostali proizvodi 0080.0177 na zahtijev
  • Na blok za zabilješke
Dijagonalni ventilator ERK 125 T Preostali proizvodi 0080.0178 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12 EC Više se ne isporučuje 0080.0084 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 150 R Više se ne isporučuje 0095.0057 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WS 150 L Više se ne isporučuje 0095.0058 na zahtijev
  • Na blok za zabilješke
Središnji ventilacijski uređaj WRG 180 EC Više se ne isporučuje 0082.0059 na zahtijev
  • Na blok za zabilješke
Radijalni cijevni ventilator ERR 12/1 N Više se ne isporučuje 0080.0866 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12/1 Više se ne isporučuje 0080.0281 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12-2 Više se ne isporučuje 0080.0610 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12-2 Više se ne isporučuje 0080.0056 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12-2 S Više se ne isporučuje 0080.0617 na zahtijev
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 12-2 EC Više se ne isporučuje 0080.0710 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

ERH 12-1

Kratka informacija

Električni grijač zraka, DN 125, AC 230 V / 50 Hz, 1,2 KW

Opis proizvoda

  • Električnim grijač zraka za ventilacijsko-tehničke sustave.
  • S nežarećim cijevnim grijačima od plemenitog čelika.
  • Raditi s regulatorom temperature DTL (pogledajte pribor).
  • Kada su cijevni grijači zaprljani, postoji povećana opasnost od požara. U svrhu prevencije instalirajte zračni filtar TFE.
  • Preporučeni pribor: osjetnik za kanal FL ili osjetnik za prostoriju FR, osjetnik strujanja zraka LW 9, kontaktor US 16 T zračni filtar TFE... .

Upute za ugradnju

  • Ugradite električni grijač zraka na strani tlaka ventilatora kako biste izbjegli pregrijavanje motora ventilatora. Oznaka sa strelicom na kućištu pokazuje propisani smjer zraka kroz električni grijač zraka.
  • Ugradite komad zračnog voda dužine od 1 m do 1,5 m između ventilatora i električnog grijača zraka kako biste osigurali optimalno strujanje kroz električni grijač zraka.
  • Pratite brzinu strujanja osjetnikom strujanja zraka LW 9.
  • Ako brzina strujanja padne ispod 1,5 m, morate isključiti električni grijač zraka.

Sigurnosne upute

  • U slučaju onečišćenih cijevnih grijača postoji povećana opasnost od požara. Da to spriječite, ugradite zračni filtar TFE.
  • Model u skladu s normom VDE, Zakonom o sigurnosti uređaja i proizvoda te aktualnim direktivama EU-a.
  • S dva neovisno postavljena ograničivača temperature.
  • Minimalni razmak od zapaljivih materijala: 150 mm (pri padu ispod te vrijednosti ugradite odgovarajuću izolaciju).

Sadržaj

Priključne sheme

ERH 12-1 - Priključne sheme

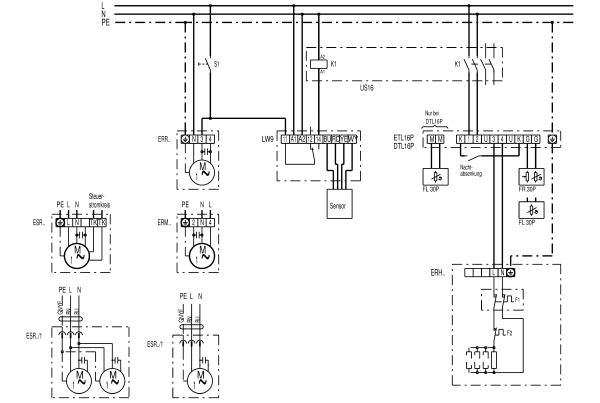

Električni grijač zraka ERH... s osjetnikom strujanja zraka LW 9 i regulatorom brzine ST

K1 - Aktiviranje grijanja (US16T)

ERR .. / 1 - Radijalni ventilator

LW 9 - Osjetnik strujanja zraka

ETL 16 P - Elektronička regulacija temperature

DTL 16 P - Elektronička regulacija temperature

FL 30P Kanalni osjetnik

ST.. STU.., STS.. - Regulator brzine

ERH - Električni grijač zraka

F1 - Ograničivač temperature

F2 - Sigurnosni ograničivač temperature

N - Noćno smanjenje

  1. Samo kod DTL 16 P

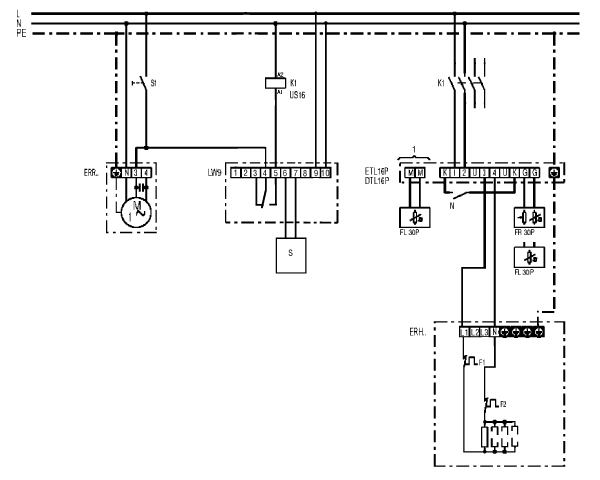

ERH 10-04 s ventilatorima

S1 Sustav uklj

K1 Aktiviranje grijanja (US16)

ERR.. Radijalni cijevni ventilator

LW 9 Osjetnik strujanja zraka (u položaju N)

ETL 16P Elektronički regulator temperature

DTL 16P Elektronički regulator temperature

FL 30P Kanalni osjetnik

FR 30P Sobni osjetnik s regulatorom zadane vrijednosti

ERH.. Električni grijač zraka

F1 Ograničivač temperature

F2 Sigurnosni ograničivač temperature

N - Noćno smanjenje

  1. Samo kod DTL 16 P


ERH 10-04 s ventilatorima

S1 Sustav uklj

K1 Aktiviranje grijanja (US16)

ERR.. Radijalni cijevni ventilator

LW 9 Osjetnik strujanja zraka (u položaju N)

ETL 16P Elektronički regulator temperature

DTL 16P Elektronički regulator temperature

FL 30P Kanalni osjetnik

FR 30P Sobni osjetnik s regulatorom zadane vrijednosti

ERH.. Električni grijač zraka

F1 Ograničivač temperature

F2 Sigurnosni ograničivač temperature

N - Noćno smanjenje

  1. Samo kod DTL 16 P
