Zvučno izolirana ventilacijska kutija

ESR 20-2

Više se ne isporučuje
Broj artikla: 0080.0058
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija, DN 200, jednofazna struja

Podatkovni list proizvoda
ESR 20-2 IM0009642.PNG Zvučno izolirana ventilacijska kutija, DN 200, jednofazna struja
Natrag
  • Na blok za zabilješke
ESR 12-2
ESR 16-2
ESR 20-2
ESR 25-2
ESR 31-2

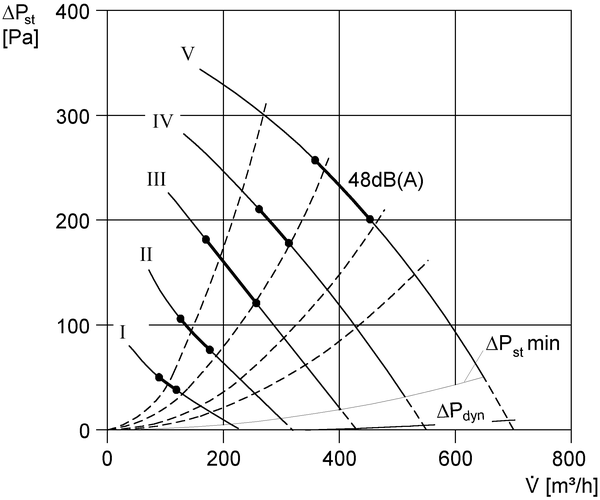

Krivulja

ESR 20-2 - Krivulja

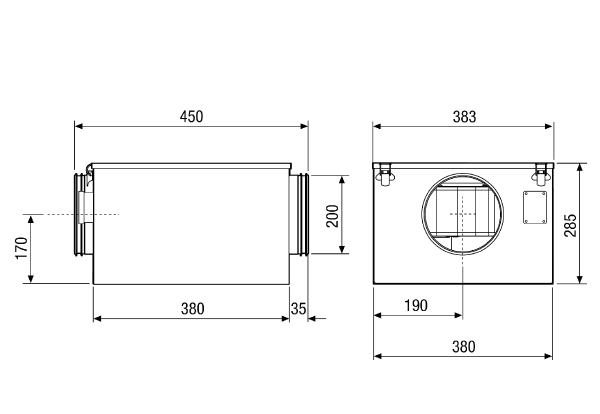

Crtež s veličinama

ESR 20-2 - Crtež s veličinama [mm]

Tehnički podaci

ESR 20-2 - Tehnički podaci

Artikl ESR 20-2
Volumen zraka 700 m³/h / Potrebno delta pst min = 50 Pa
S mogućnošću upravljanja brzinom ✔
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 170 W
INomin. 0,6 A
IMaks. 0,8 A
Vrsta zaštite IP 44
Toplinska klasa B
Položaj za ugradnju okomito / vodoravno
Materijal kućišta Čelični lim, pocinčani
Težina s pakovanjem 16,868 kg
Nominalna dužina 200 mm
Širina s pakovanjem 540 mm
Visina s pakovanjem 320 mm
Dubina s pakovanjem 400 mm
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799800583
Broj artikla 0080.0058



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S5 (dB(A))

–

48

40

41

30

22

22

21

49

LWA5, S5 (dB(A))

–

49

48

46

43

42

44

41

54

LWA6, S5 (dB(A))

–

50

53

58

66

64

63

59

70

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor / Pribor za

ESR 20-2 - Pribor / Pribor za

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Komplet za konstrukcijski prijenos buke KSD-D 0092.0521 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Disk-ventil, plastika TK - - -
Disk-ventil, metal TM - - -
Disk-ventil, plemeniti čelik TM-V2A - - -
Disk-ventil, protupožarna zaštita TB, WBV - - -
Disk-ventil, metal TFA - - -
Disk-ventil, metal TFZ - - -
Ugradbeni okvir za TFA/TFZ EBR-D - - -
Automatski štitnik od povratnog toka AVM 20 0093.0006 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka SGR 20 0150.0126 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20 Preostali proizvodi 0092.0316 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20/50 Preostali proizvodi 0092.0326 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20-1 0092.0597 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20/50-1 0092.0604 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka ERH 20-2 0082.0103 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka DRH 20-5 0082.0106 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 20-6 R 0082.0144 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 20-2 0082.0119 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 20-4 0149.0078 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 20-7 0149.0053 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TRE 1,6-2 0157.0158 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TRE 1,6 S-2 0157.0162 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 ESS 20 0157.0749 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature DTL 16 P 0157.0825 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnik FL 30 P 0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnik FR 30 P 0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 20-5 Više se ne isporučuje 0149.0062 na zahtijev
  • Na blok za zabilješke
Regulator brzine ST 1 Više se ne isporučuje 0157.0810 na zahtijev
  • Na blok za zabilješke
Regulator brzine STU 1 Više se ne isporučuje 0157.0814 na zahtijev
  • Na blok za zabilješke
Regulator brzine, razvodna ploča STS 2,5 Više se ne isporučuje 0157.0255 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature ETL 16 P Više se ne isporučuje 0157.0824 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Nadžbukni odsisni element, protupožarna zaštita Nadžbukni odsisni elementi, protupožarna zaštita Centro-APB - - -
Odsisni element Odsisni elementi Centro - - -

Opis proizvoda

Opisproizvoda

ESR 20-2

Kratka informacija

Zvučno izolirana ventilacijska kutija, DN 200, jednofazna struja

Opis proizvoda

Značajke

  • Sa zvučno izoliranim pločama od mineralnih vlakana debljine 50 mm za povećane zahtjeve za posebno nisku razinu buke.
  • Ulazni i izlazni priključak na strani spojnice, za izravnu ugradnju u ventilacijske kanale.
  • Uklonjivi poklopac kućišta s kvačicom za pričvršćivanje omogućuje jednostavno i brzo čišćenje ventilacijske kutije.
  • Radijalni propeleri od pocinčanog čelika, s naprijed savijenim krilima.
  • Statički i dinamički uravnotežen u skladu s normom DIN ISO 1940, kvaliteta uravnoteženja 6,3.

Smjer strujanja zraka

  • Smjer strujanja zraka označeni je strelicom na kućištu ventilatora.

Motor

  • Vanjski kondenzatorski motor.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Toplinska klasa B ili F.
  • Vrsta zaštite IP 44 pri zatvorenom poklopcu kućišta i pri spoju cijevi na strani usisa i tlaka.
  • Zbog tehnike faznog kuta može se pojaviti fizikalno uvjetovano zujanje. U prostorijama kolje zahtijevaju rad ventilatora s malo buke stoga primijenite petostupanjske transformatore za regulaciju brzine.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

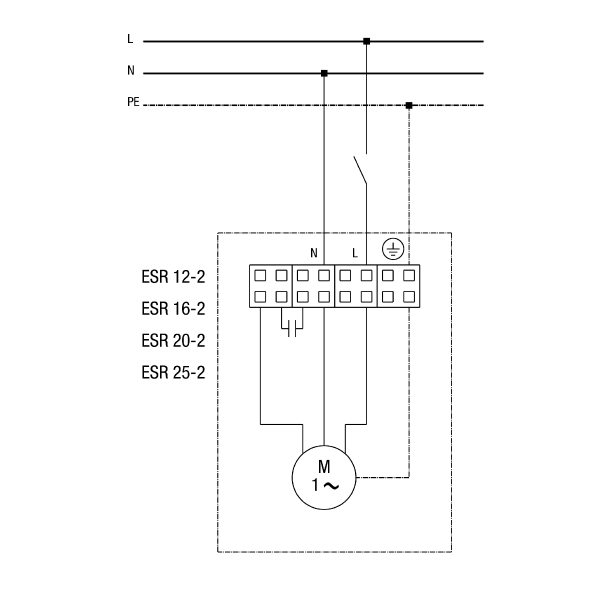

Priključne sheme

ESR 20-2 - Priključne sheme



Raniji model - Noviji model

ESR 20-2 - Raniji model

Tip proizvoda Naziv Br. art. Akcija
Zvučno izolirana ventilacijska kutija ESR 20/1 Više se ne isporučuje 0080.0283
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 20-2 Više se ne isporučuje 0080.0612
  • Na blok za zabilješke
Zvučno izolirana ventilacijska kutija ESR 20-2 S Više se ne isporučuje 0080.0619
  • Na blok za zabilješke
