Zvučno izolirana ventilacijska kutija

ESR 20-2 EC

Više se ne isporučuje
Broj artikla: 0080.0712
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija s motorom s oznakom EC i izvlačivim ventilatorom, DN 200, jednofazna... više informacija
Primjeri primjene: Komercijalni prostor, Prostorija za izlaganje, Ured, Ured nadzornog inženjera, Svlačionice
Podatkovni list proizvoda

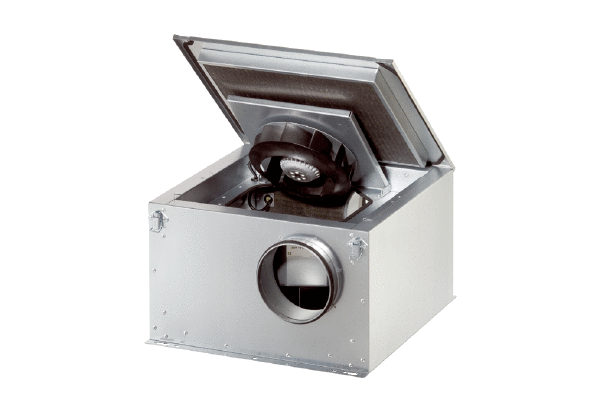

ESR 20-2 EC IM0017114.PNG Zvučno izolirana ventilacijska kutija s motorom s oznakom EC i izvlačivim ventilatorom, DN 200, jednofazna struja
Natrag
  • Na blok za zabilješke
ESR 12-2 EC
ESR 16-2 EC
ESR 20-2 EC
ESR 25-2 EC
ESR 31-2 EC

Krivulja

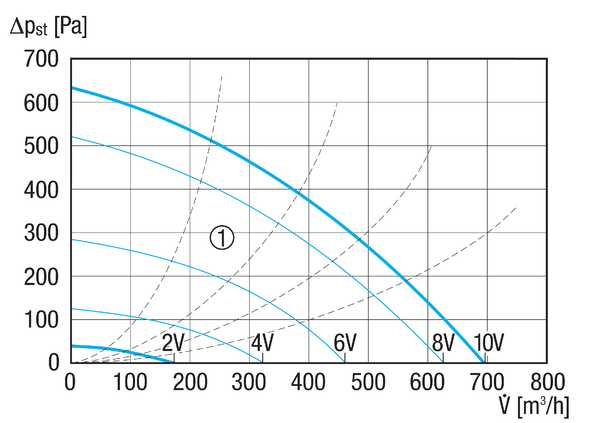

ESR 20-2 EC - Krivulja

  1. Pomoćne krivulje za upravljački napon 2 - 10 V

Crtež s veličinama

ESR 20-2 EC - Crtež s veličinama [mm]

Tehnički podaci

ESR 20-2 EC - Tehnički podaci

Artikl ESR 20-2 EC
Volumen zraka 700 m³/h
Brzina 4.360 1/min
S mogućnošću upravljanja brzinom ✔
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 127 W
INomin. 0,97 A
IMaks. 1 A
Vrsta zaštite IP 44
Toplinska klasa B
Položaj za ugradnju okomito / vodoravno
Materijal Čelični lim, pocinčani
Materijal kućišta Čelični lim, pocinčani
Boja srebrna
Težina 13,55 kg
Težina s pakovanjem 14,93 kg
Ventilator se može izvući ✔
Nominalna dužina 200 mm
Širina 450 mm
Visina 285 mm
Dubina 383 mm
Širina s pakovanjem 560 mm
Visina s pakovanjem 320 mm
Dubina s pakovanjem 410 mm
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Jedinica za pakiranje 1 kom
Asortiman E
GTIN (EAN) 4012799807124
Broj artikla 0080.0712



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, visoko (dB(A))

48

51

60

66

53

50

47

37

67

LWA5, visoko (dB(A))

48

55

69

75

63

65

59

52

76

LWA6, visoko (dB(A))

45

56

71

79

75

77

73

62

83

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor / Pribor za

ESR 20-2 EC - Pribor / Pribor za

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Komplet za konstrukcijski prijenos buke KSD-D 0092.0521 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Disk-ventil, plastika TK - - -
Disk-ventil, metal TM - - -
Disk-ventil, plemeniti čelik TM-V2A - - -
Disk-ventil, protupožarna zaštita TB, WBV - - -
Disk-ventil, metal TFA - - -
Disk-ventil, metal TFZ - - -
Ugradbeni okvir za TFA/TFZ EBR-D - - -
Automatski štitnik od povratnog toka AVM 20 0093.0006 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka SGR 20 0150.0126 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20 Preostali proizvodi 0092.0316 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20/50 Preostali proizvodi 0092.0326 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20-1 0092.0597 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 20/50-1 0092.0604 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka ERH 20-2 0082.0103 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka DRH 20-5 0082.0106 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 20-6 R 0082.0144 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 20-2 0082.0119 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 20-4 0149.0078 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 20-7 0149.0053 na zahtijev
  • Na blok za zabilješke
Potenciometar ST EC 010 0157.0110 na zahtijev
  • Na blok za zabilješke
Potenciometar ST EC 230 0157.0109 na zahtijev
  • Na blok za zabilješke
Potenciometar ST EC 3 0157.0111 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature DTL 16 P 0157.0825 na zahtijev
  • Na blok za zabilješke
Kanalni osjetnik FL 30 P 0157.0780 na zahtijev
  • Na blok za zabilješke
Sobni osjetnik FR 30 P 0157.0781 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke
Osjetnik vlage i temperature FFT 30 K 0157.0121 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju tlaka i temperature EAT EC Više se ne isporučuje 0157.0119 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 20-5 Više se ne isporučuje 0149.0062 na zahtijev
  • Na blok za zabilješke
Sustav za regulaciju temperature ETL 16 P Više se ne isporučuje 0157.0824 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Nadžbukni odsisni element, protupožarna zaštita Nadžbukni odsisni elementi, protupožarna zaštita Centro-APB - - -
Odsisni element Odsisni elementi Centro - - -

Opis proizvoda

Opisproizvoda

ESR 20-2 EC

Kratka informacija

Zvučno izolirana ventilacijska kutija s motorom s oznakom EC i izvlačivim ventilatorom, DN 200, jednofazna struja

Opis proizvoda

Značajke

  • Mala apsorpcija energije zbog tehnologije EC.
  • Mala apsorpcija struje, posebno u području regulacije.
  • Brza, povoljna montaža zbog serijski proizvedenih pričvrsnih kutnika.
  • Uklonjivi poklopac kućišta sa zatvaračem.
  • Ulazni i izlazni priključak na strani spojnice, za izravnu ugradnju u ventilacijske kanale.
  • Sa zvučno izoliranom kamenom vunom od staklene kaširane svile debljine 40 mm za povećane zahtjeve za posebno nisku razinu buke.
  • Radijalni propeleri s prema naprijed savijenim krilima kod modela ESR 12-2 EC i ESR 16-2 EC.
  • Radijalni propeleri s unatrag savijenim krilima kod modela ESR 20-2 EC, ESR 25-2 EC i ESR 31-2 EC.
  • Jednostavno čišćenje zbog otklopivog poklopca.

Motor

  • Motor na trofaznu struju.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Toplinska klasa B.
  • Vrsta zaštite IP X4 pri zatvorenom poklopcu kućišta.

Upute za montažu

  • Moguća ugradnja u svakom položaju.

Električni priključak

  • Prednja priključna kutija.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

Priključne sheme

ESR 20-2 EC - Priključne sheme

Raniji model - Noviji model

ESR 20-2 EC - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Zvučno izolirana ventilacijska kutija ESR 20 EC Preostali proizvodi 0080.0086
