Zvučno izolirani kanalni ventilator

DSK 50 EC

Broj artikla: 0086.0809
Proizvođač: MAICO
Zvučno izolirani radijalni kanalni ventilator, motor s oznakom EC, trofazna struja, veličina kanala 800 mm x... više informacija
Primjeri primjene: Komercijalni prostor, Radni prostor, Prostorija za izlaganje, Proizvodno postrojenje, Industrijski hangar
Podatkovni list proizvoda
DSK 50 EC IM0013933.PNG Zvučno izolirani radijalni kanalni ventilator, motor s oznakom EC, trofazna struja, veličina kanala 800 mm x 500 mm
Natrag
  • Na blok za zabilješke
DSK 22 EC
DSK 31 EC
DSK 31-S EC
DSK 31/1-S EC
DSK 35 EC
DSK 35/1 EC
DSK 50 EC
DSK 56 EC

Krivulja

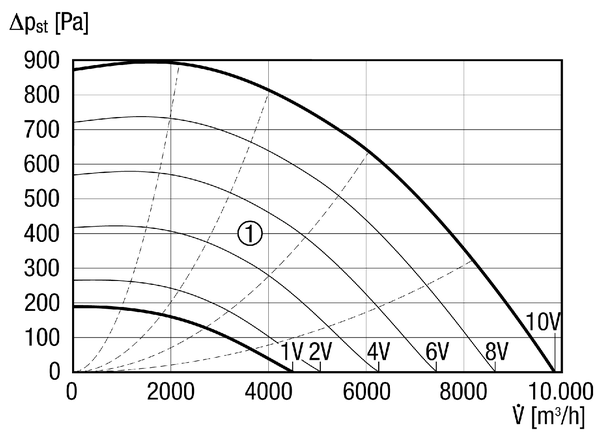

DSK 50 EC - Krivulja

  1. Pomoćne krivulje za upravljački napon 1 - 10 V

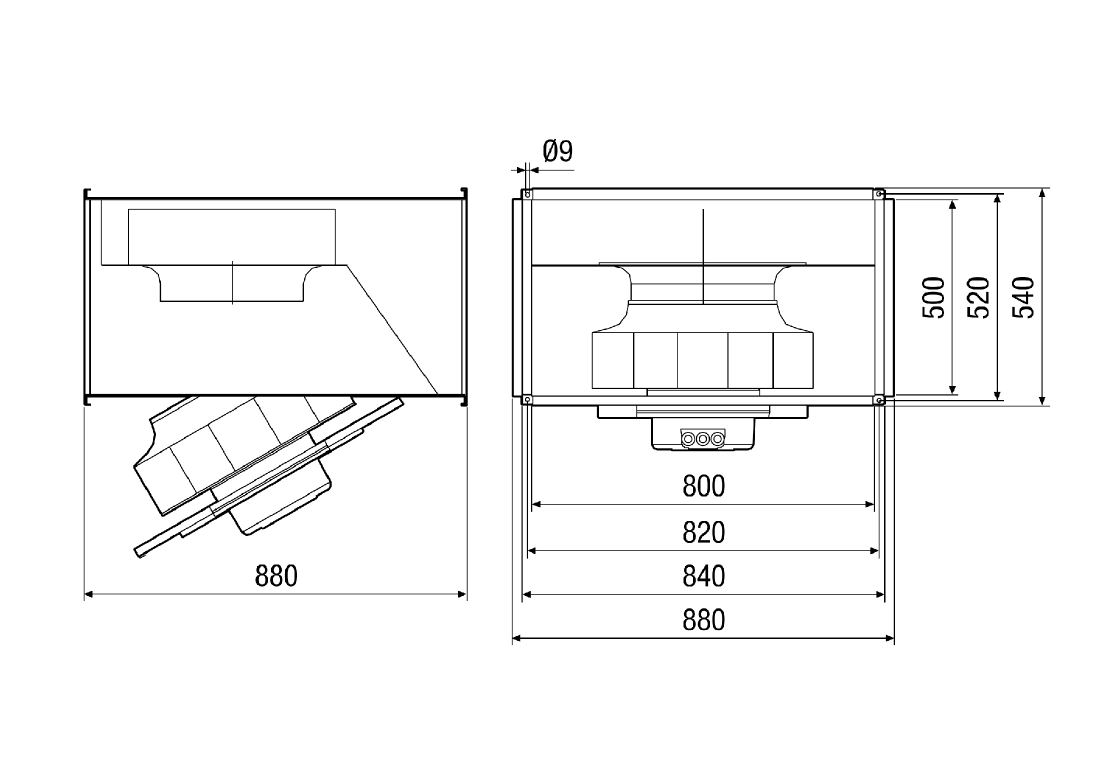

Crtež s veličinama

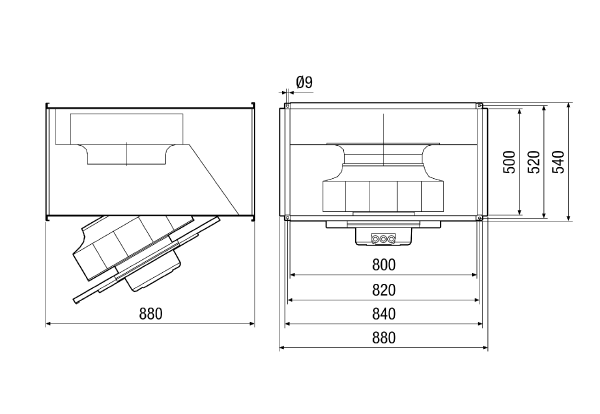

DSK 50 EC - Crtež s veličinama [mm]

Tehnički podaci

DSK 50 EC - Tehnički podaci

Artikl DSK 50 EC
Model zvučna izolirani
Volumen zraka 9.590 m³/h
Volumen zrakaNomin. 5.185 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 711 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 1.580 1/min / u opt. Stupanj djelovanja
Brzina 1.580 1/min
S mogućnošću upravljanja brzinom ✔
Nazivni napon 400 V
Frekvencija struje 50 Hz/60 Hz
Nominalna snaga 1.830 W
INomin. 2,88 A
Vrsta zaštite IP 54
Toplinska klasa F
Mjesto ugradnje Kanal
Položaj za ugradnju po želji
Materijal kućišta Čelični lim, pocinčani
Težina 81 kg
Težina s pakovanjem 81,48 kg
Ventilator se može izvući ✔
Veličina kanala 800 mm x 500 mm
Širina 880 mm
Visina 540 mm
Dubina 880 mm
Širina s pakovanjem 882 mm
Visina s pakovanjem 637 mm
Dubina s pakovanjem 887 mm
Temperatura struje zraka -25 °C do 40 °C
Jedinica za pakiranje 1 kom
Asortiman E
GTIN (EAN) 4012799868095
Broj artikla 0086.0809



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S5 (dB(A))

–

56

63

59

58

55

49

41

66

LWA5, S5 (dB(A))

–

55

66

70

69

68

62

53

75

LWA6, S5 (dB(A))

–

70

80

82

85

82

76

66

89

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Opis proizvoda

Opisproizvoda

DSK 50 EC

Kratka informacija

Zvučno izolirani radijalni kanalni ventilator, motor s oznakom EC, trofazna struja, veličina kanala 800 mm x 500 mm

Opis proizvoda

Značajke

  • Ugradnja u pravokutne ventilacijske kanale.
  • Pocinčano kućište.
  • Sa zvučno izoliranom oblogom za povećane zahtjeve za posebno nisku razinu buke.
  • Mala apsorpcija energije zbog tehnologije EC.
  • Mala potreba za prostorom zbog kompaktnih dimenzija.
  • Profili prirubnice na strani usisa i tlaka.
  • Radijalni propeleri s unatrag savijenim krilima od pocinčanog čelika (DN 22-DN 35) ili polipropilena (PP) (DN 50-DN 56) stabiliziranog za UV i pojačanog staklenim vlaknima.
  • Propeler se nalazi na osovini motora i izravno se pokreće.
  • Statički i dinamički uravnotežen u skladu s normom DIN ISO 21940-11, kvaliteta uravnoteženja G6,3.
  • Visoka vrsta zaštite IP 54.
  • Za izbjegavanje prijenosa vibracija na kanalni sustav upotrijebite elastični spojni nastavak ELP.

Smjer strujanja zraka

  • Smjer strujanja zraka i okretanja označeni su strelicama na kućištu ventilatora.
  • Smjer vrtnje je udesno gledamo sa strane usisa.

Motor

  • Motor je projektiran za neprekidni rad.
  • Čvrsti motor s oznakom EC s kugličnim ležajem, ne zahtijeva održavanje.
  • S mogućnošću upravljanja brojem okretaja.
  • Broj okretaja se u upravljačkom radu može zadati signalom 0 - 10 V ili potenciometrom bez stupnjeva.
  • Termička zaštita motora, serijske proizvodnje.
  • Integrirana zaštita motora vodi se preko releja alarma.
  • Prikaz statusa preko LED lampice (DN 50-DN 56).
  • Modbus RTU sučelje.
  • Integrirani izvor napona od 24 V za opcionalni pribor.

Napomene o montaži

  • Moguća ugradnja u vodoravnom i uspravnom položaju.

Električni priključak

  • Obavlja se ovisno o modelu na priključnoj kutiji ili na izvedenom kabelu.
  • Frekvencija struje 50 Hz.

Sadržaj

Priključne sheme

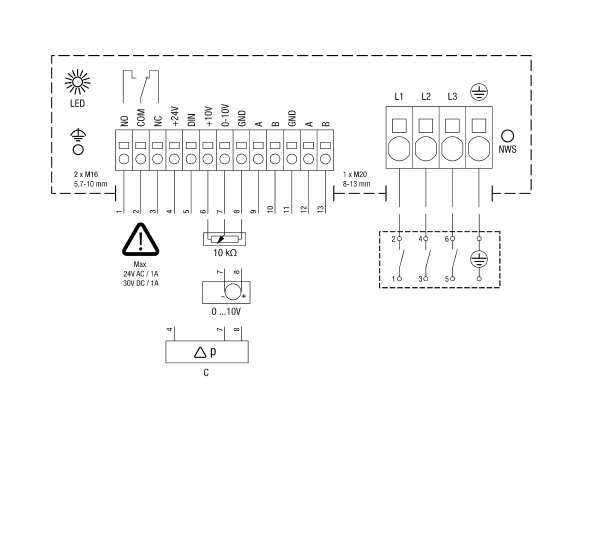

DSK 50 EC - Priključne sheme

C - kontroler

NWS - mrežni vijak, maks. 0,8 Nm, ne uklanjati



Raniji model - Noviji model
