Axiál fali ventilátor

EZS 40/6 B

Termékszám: 0094.0006
Gyártó: MAICO
Axiál fali ventilátor acél fali gyűrűvel, DN 400, váltóáram
Alkalmazási példák: Termelőüzem, Ipari helyiség, Garázs, Lakókonténer, Raktár
Termék adatlap
EZS 40/6 B IM0009968.PNG Axiál fali ventilátor acél fali gyűrűvel, DN 400, váltóáram

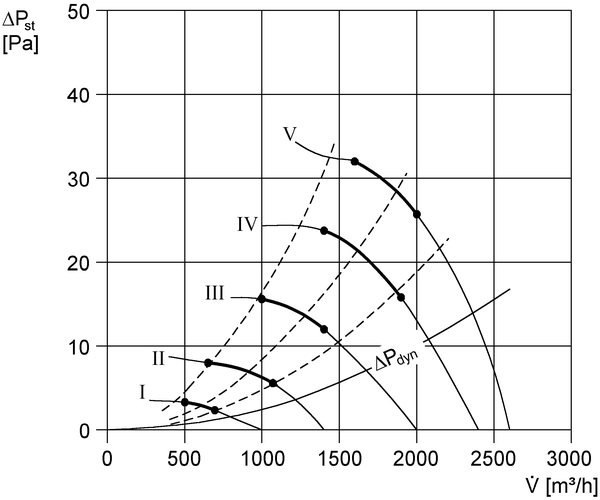

Jelleggörbe

EZS 40/6 B - Jelleggörbe

Méretarányos rajz

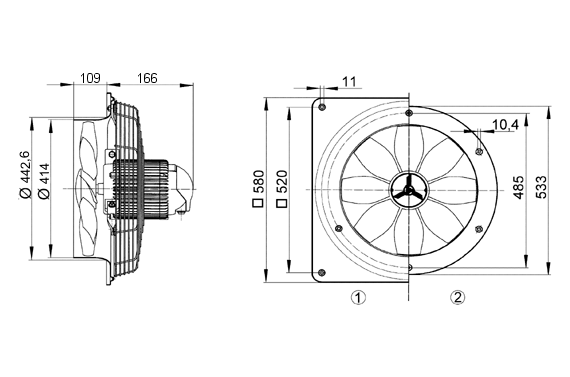

EZS 40/6 B - Méretarányos rajz [mm]

  1. Acél fali lemez = EZQ/DZQ modell
  2. Acél fali gyűrű = EZS/DZS modell

Műszaki adatok

EZS 40/6 B - Műszaki adatok

Termék EZS 40/6 B
Modell Acél fali gyűrű
Légmennyiség 2.600 m³/h
Fordulatszám 935 1/min
Járókerék típus axiális
Szabályozható fordulatszám
Irányváltási lehetőség
Feszültségfajta Váltóáram
Feszültségosztály 230 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 100 W
Inévl 0,5 A
Imax 0,5 A
Védelmi fokozat IP 55
Szigetelési osztály B
Váltható pólus
Beszerelési hely Fal / Mennyezet
Beszerelés típusa falon kívüli
Beszerelési helyzet vízszintes / függőleges
Anyag acéllemez, horganyzott
Szín ezüstszínű
Súly 8,22 kg
Súly csomagolással 11,02 kg
Névleges méret 400 mm
Szélesség 580 mm
Magasság 580 mm
Mélység 275 mm
Szélesség csomagolással együtt 615 mm
Magasság csomagolással együtt 615 mm
Mélység csomagolással együtt 400 mm
Közeg hőmérséklet névleges feszültségnél 50 °C
Közeg hőmérséklet Imax-nál -20 °C -ig 60 °C
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799940067
Termékszám 0094.0006



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA7, S1 (dB(A))

21

30

27

32

31

26

17

12

37

LWA7, S2 (dB(A))

28

40

37

42

45

44

32

19

49

LWA7, S3 (dB(A))

25

49

46

49

52

53

45

31

58

LWA7, S4 (dB(A))

27

52

48

52

55

57

50

37

61

LWA7, S5 (dB(A))

28

51

49

55

58

59

53

41

63

LWA8, S1 (dB(A))

19

30

28

31

32

27

16

10

37

LWA8, S2 (dB(A))

31

39

38

41

44

43

32

19

49

LWA8, S3 (dB(A))

36

50

48

49

63

64

66

63

70

LWA8, S4 (dB(A))

44

53

54

56

66

67

68

66

73

LWA8, S5 (dB(A))

44

53

54

58

67

68

70

67

74

LWA7= ház és szabad beszívás hangteljesítményszintje dB-ben

LWA8= ház és szabad kifúvás hangteljesítményszintje dB-ben

Tartozékok

EZS 40/6 B - Tartozékok

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Záró zsalu AS 40 0151.0334 igény szerint
  • A Jegyzetlapra
Összekötőkeretek ZVR 40 0093.0195 igény szerint
  • A Jegyzetlapra
Záró zsalu, kézi vezérlésű RS 40 0151.0342 igény szerint
  • A Jegyzetlapra
Szervomotor MS 2 0093.0403 igény szerint
  • A Jegyzetlapra
Külső rács MLA 40 0151.0115 igény szerint
  • A Jegyzetlapra
Külső rács MLZ 40 0151.0105 igény szerint
  • A Jegyzetlapra
Hüvelyhosszabbító VH 40 0055.0034 igény szerint
  • A Jegyzetlapra
Belső rács IG 40 0059.0175 igény szerint
  • A Jegyzetlapra
Főkapcsoló, szervizkapcsoló HS 3 0157.0736 igény szerint
  • A Jegyzetlapra
Forgókapcsoló DS 10 0157.0410 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló W 1 0157.0101 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló WU 1 Kifutó termék 0157.0102 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló FS 7 0016.0107 igény szerint
  • A Jegyzetlapra
Védőrelé US 16 T 0157.0769 igény szerint
  • A Jegyzetlapra
Fordulatszám szabályzó STX 1,5 0157.1561 igény szerint
  • A Jegyzetlapra
Fordulatszám szabályzók, elosztótáblák STSX 2,5 0157.1564 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló UWK 1 Kifutó termék 0157.0817 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó TRE 0,6-2 0157.0157 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó, kapcsolószekrény TRE 1,6 S-2 0157.0162 igény szerint
  • A Jegyzetlapra
Ötfokozatú kapcsoló a TRE...S-2 / TR...S-2 ötfokozatú trafókhoz ESS 20 0157.0749 igény szerint
  • A Jegyzetlapra
Termosztát THR 10-1 0157.0191 igény szerint
  • A Jegyzetlapra
Termosztát TH 10 0157.0764 igény szerint
  • A Jegyzetlapra
Termosztát TH 16 0157.0748 igény szerint
  • A Jegyzetlapra
Hőmérsékletszabályozó rendszer EAT 6 TG Kifutó termék 0157.0755 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 0157.0126 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 I 0157.0127 igény szerint
  • A Jegyzetlapra
Levegőminőség szabályzó EAQ 10/1 Kifutó termék 0157.0777 igény szerint
  • A Jegyzetlapra
Fordulatszám szabályzó, irányváltó kapcsoló STW 1 Már nem szállítható 0157.0813 igény szerint
  • A Jegyzetlapra
Termosztát THR 10 Már nem szállítható 0157.0774 igény szerint
  • A Jegyzetlapra
Termosztát THD 10 Már nem szállítható 0157.0775 igény szerint
  • A Jegyzetlapra
Hőmérsékletszabályozó rendszer EAT 6 G/1 Már nem szállítható 0157.0808 igény szerint
  • A Jegyzetlapra
Fordulatszám szabályzó ST 1 Már nem szállítható 0157.0810 igény szerint
  • A Jegyzetlapra
Fordulatszám szabályzó STU 1 Már nem szállítható 0157.0814 igény szerint
  • A Jegyzetlapra
Fordulatszám szabályzók, elosztótáblák STS 2,5 Már nem szállítható 0157.0255 igény szerint
  • A Jegyzetlapra
Hőmérsékletszabályozó rendszer, energiamodul EALT 6 Már nem szállítható 0157.0756 igény szerint
  • A Jegyzetlapra
Higrosztát HY 10 AP Már nem szállítható 0157.0358 igény szerint
  • A Jegyzetlapra
Higrosztát HY 10 UP Már nem szállítható 0157.0357 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

EZS 40/6 B

rövid leírás

Axiál fali ventilátor acél fali gyűrűvel, DN 400, váltóáram

Termékleírás

Váltóáramú kivitel

  • Axiális fali ventilátor acél fali gyűrűvel, egyfázisú váltóáramú kivitelben.

Rövid leírás

  • Falon kívüli beszereléshez.
  • Védőrács a szívó oldalon, érintésvédelem a DIN EN ISO 13857 szerint.
  • 8 lapátos, üvegszál-erősítésű poliamid járókerekek.
  • Túlmelegedés elleni védelem mint alapjellemző.
  • A ventilátorok teljesítik az európai Ecodesign rendelet (EK) 327/2011 2009/125/EK irányelv.
  • Rezgésmentes működés a dinamikusan kiegyensúlyozott lapátkeréknek és motornak (hullámmotor) köszönhetően, a DIN ISO 1940 1. rész szerinti 6.3-as minőségi fokozatnak megfelelően.
  • Nagyobb szellőzőoldali hatásfok, alacsony üzemzaj.
  • Megnövelt élettartam a kiváló minőségű alapanyagoknak, például a zajszegény golyóscsapágyaknak köszönhetően.
  • A ventilátorok karbantartást nem igényelnek
  • Beszerelés szellőztetés és elszíváshoz bármilyen helyzetben lehetséges.

Áramlási irány

  • Az áramlási irány jelölve van.
  • Standard elszívó üzemmód, áramlási irány szívó motorral.

Váltóáramú motor

  • EZQ/EZS modellsorozatok.
  • Aszinkronmotor.
  • Nem alkalmas vízgőzzel telített levegő szállítására.
  • Feszültségosztály: 230 V, 50 Hz.
  • „... B” ventilátorok: kondenzátormotorok a védőrácson vagy a fali hüvelyen elhelyezett üzemi kondenzátorral, IP 55 védelmi fokozat.
  • „... D” ventilátorok: kondenzátormotorok a villamos csatlakozódobozban elhelyezett üzemi kondenzátorral, IP 54 védelmi fokozat.
  • „... E” ventilátorok: árnyékolt pólusú motorok, IP 54 védelmi fokozat.
  • Szabályozható fordulatszám. A EZQ 45/6 B típus kivételével.
  • A készülékek egy opcionális fordulatszám-szabályzó segítségével fokozatmenteszen szabályozhatók, vagy egy opcionális ötfokozatú trafóval fokozatosan kapcsolhatók.
  • Irányváltási lehetőséggel. Kivétel: Az árnyékolt pólusú motorokkal működő („... E”) ventilátorok kivételével.
  • Irányváltásos üzem: a normál áramlási irányhoz képest a térfogatáram kb. 35%-kal csökken.
  • Túlmelegedés elleni védelem mint alapjellemző.

Elektromos csatlakozás

  • Kapocsléc a motor zárófedelében.

Biztonsági utasítások

  • A ventilátort csak akkor szabad üzembe helyezni, ha biztosítva van a járókerék érintésvédelme a DIN EN ISO 13857 szerint, pl. Maico SG védőráccsal.

Speciális modellek

  • Igény esetén felár ellenében a következő speciális modellek rendelhetők:
    • Speciális feszültségek és frekvenciák.
    • Egyfázisú motorok hőérintkezőkkel vagy PTC termisztorral, feszültségmentes csatlakozókkal.
    • Kondenzvíz elvezetések.
    • Ventilátorok fokozott korrózióvédelemmel.
    • Alumínium járókerekek.
  • Az időnként -20°C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
  • Frekvenciaszabályzóval történő üzemeltetést feltétlenül egyeztetni kell a gyárral.
  • A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.

Tartalomjegyzék

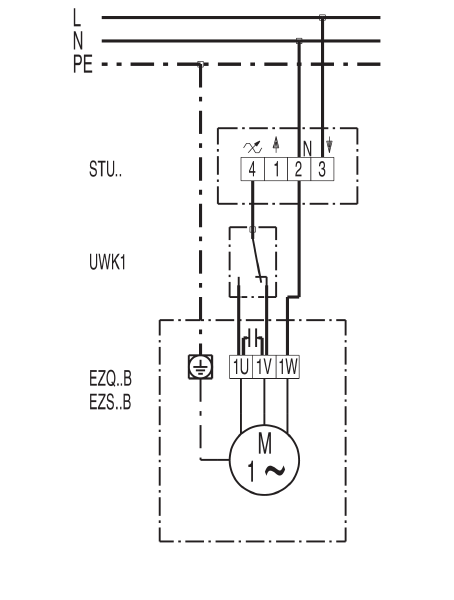

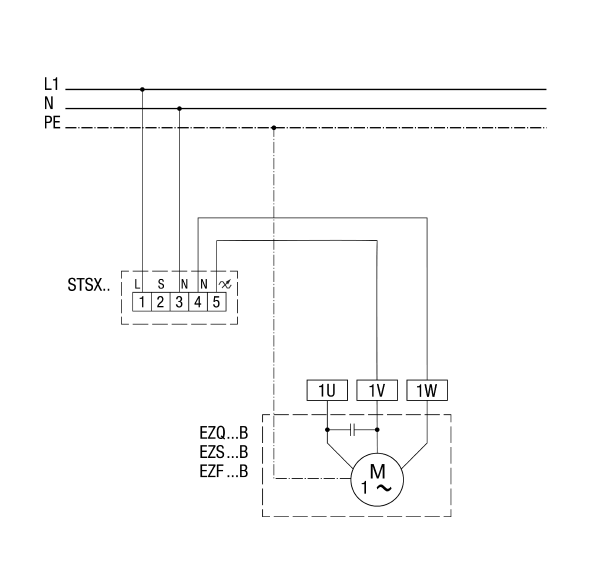

Kapcsolási rajzok

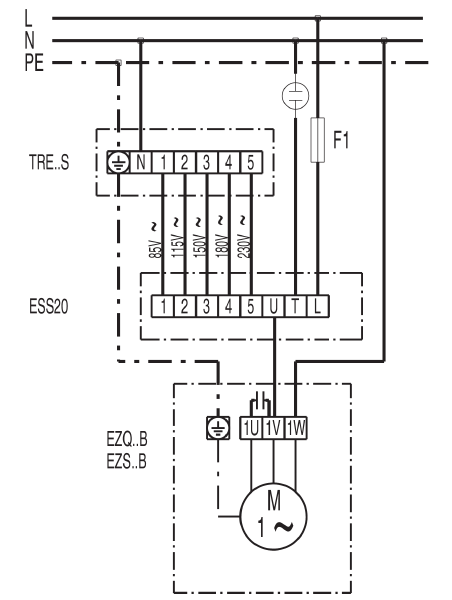

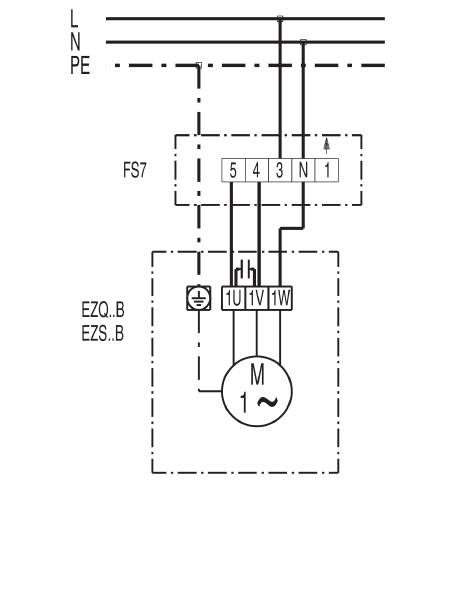

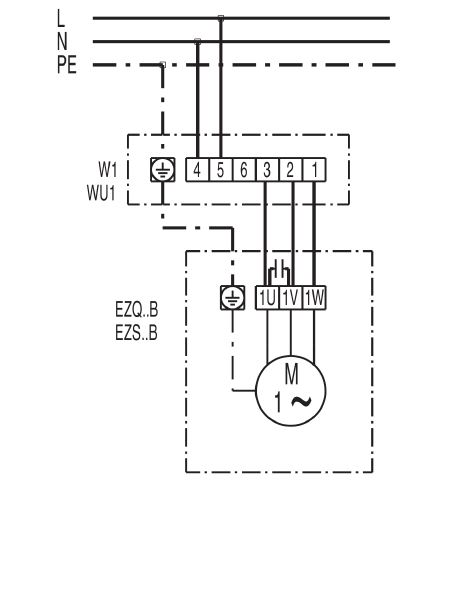

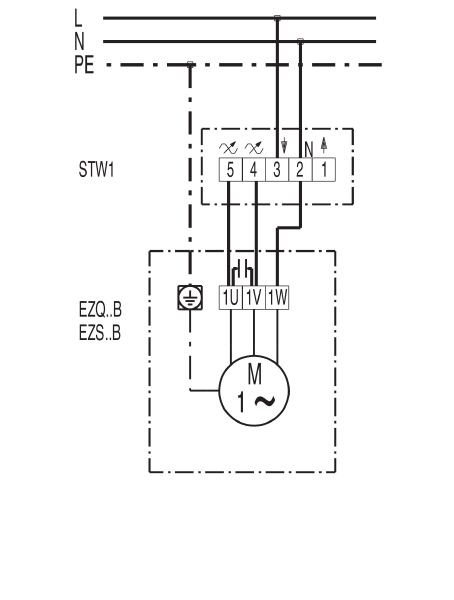

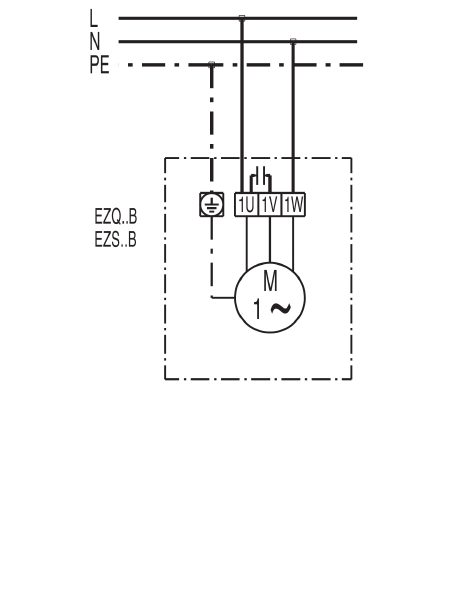

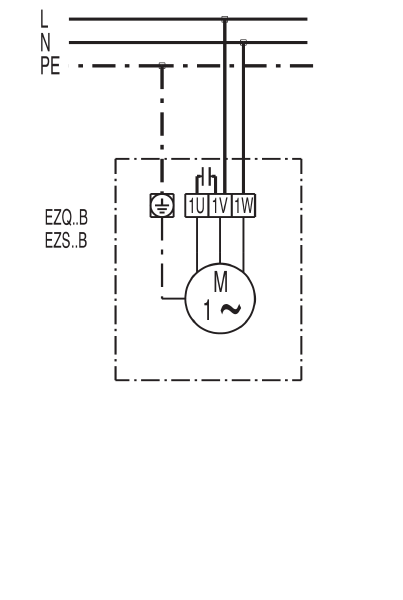

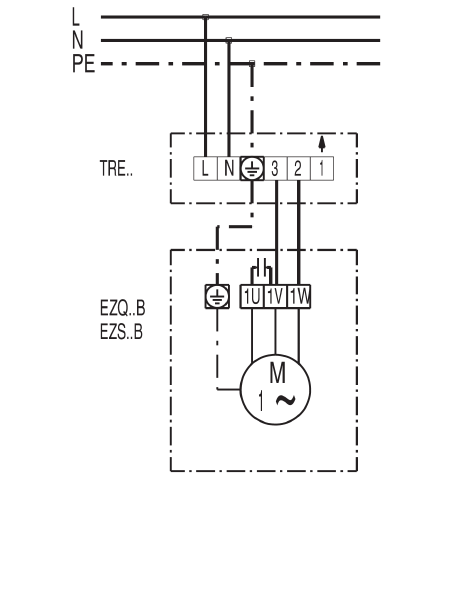

EZS 40/6 B - Kapcsolási rajzok
