Axiál fali ventilátor

DZS 50/6 B

Termékszám: 0094.0027
Gyártó: MAICO
Axiál fali ventilátor acél fali gyűrűvel, DN 500, háromfázisú váltóáram
Alkalmazási példák: Termelőüzem, Ipari helyiség, Garázs, Lakókonténer, Raktár
Termék adatlap
DZS 50/6 B IM0009968.PNG Axiál fali ventilátor acél fali gyűrűvel, DN 500, háromfázisú váltóáram
Vissza
  • A Jegyzetlapra
EZQ 50/8 B
EZS 50/8 B
EZQ 50/6 B
EZS 50/6 B
DZQ 50/6 B
DZS 50/6 B
DZQ 50/4 B
DZS 50/4 B
DZQ 50/84 B
DZS 50/84 B

Jelleggörbe

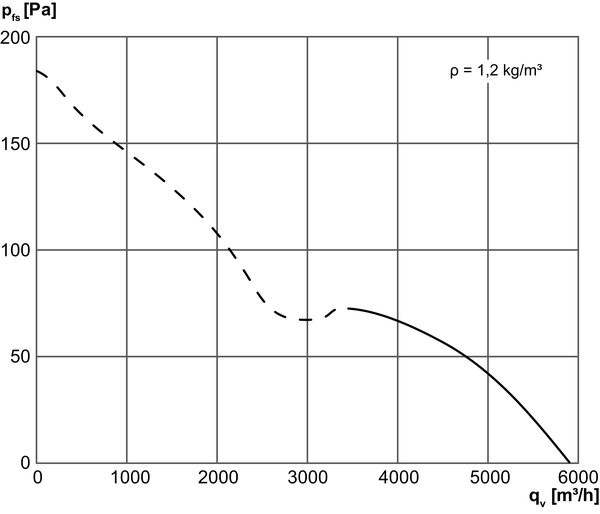

DZS 50/6 B - Jelleggörbe

Méretarányos rajz

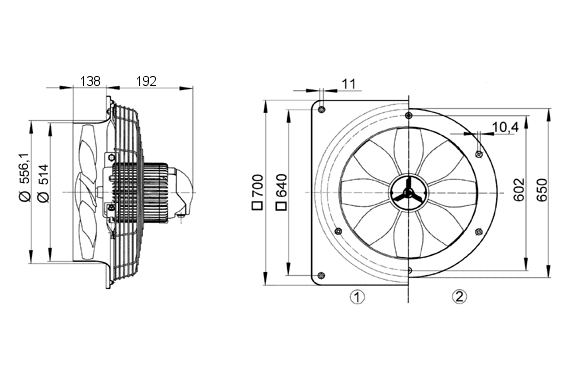

DZS 50/6 B - Méretarányos rajz [mm]

  1. Acél fali lemez = EZQ/DZQ modell
  2. Acél fali gyűrű = EZS/DZS modell

Műszaki adatok

DZS 50/6 B - Műszaki adatok

Termék DZS 50/6 B
Modell Acél fali gyűrű
Légmennyiség 5.880 m³/h
Légmennyiségnévl 4.350 m³/h / optim. Hatásfok
Nyomás pfs, névl 60 Pa / optim. Hatásfok
Fordulatszámnévl 950 1/min / optim. Hatásfok
Fordulatszám 968 1/min
Járókerék típus axiális
Szabályozható fordulatszám ✔
Irányváltási lehetőség ✔
Feszültségfajta Háromfázisú váltóáram
Feszültségosztály 400 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 240 W / optim. Hatásfok
Inévl 0,7 A / optim. Hatásfok
Imax 0,8 A
Védelmi fokozat IP 55
Szigetelési osztály F
Váltható pólus −
Hálózati kábel 7 x 1,5 mm²
Beszerelési hely Fal / Mennyezet
Beszerelés típusa falon kívüli
Beszerelési helyzet vízszintes / függőleges
Anyag acéllemez, horganyzott
Szín ezüstszínű
Súly 13,98 kg
Súly csomagolással 17,52 kg
Névleges méret 500 mm
Szélesség 700 mm
Magasság 700 mm
Mélység 330 mm
Szélesség csomagolással együtt 730 mm
Magasság csomagolással együtt 730 mm
Mélység csomagolással együtt 400 mm
Közeg hőmérséklet névleges feszültségnél 60 °C
Közeg hőmérséklet Imax-nál -20 °C -ig 60 °C
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799940272
Termékszám 0094.0027
Termék DZS 50/6 B
Összhatékonyság η 30,2 %
Mérési kategória A
Hatékonysági kategória Statikus hatásfok
Hatékonysági fokozat N 40,4
VSD szükséges nem
Gyártási év Lásd a típustáblát
Gyártó neve / Hatósági nyilvántartási szám / Gyártó telephelye Maico Elektroapparate-Fabrik GmbH / Freiburgi cégbíróság, nyilvántartási szám: HRB 601233 / Villingen-Schwenningen
Cikkszám 0094.0027
PBEP / LégmennyiségBEP / Pfs, BEP 0,24 kW / 4.350 m³/h / 60 Pa
nBEP 950 1/min
specifikus kapcsolat ≈ 1
Információk szétszereléshez és eltávolításhoz lásd beszerelési útmutató
Információk beszereléshez, üzemeltetéshez és karbantartáshoz lásd beszerelési útmutató
Alkalmazott tárgyak a hatékonyság méréshez, amelyek a mérési kategóriában nem találhatók meg. -
HangteljesítményszintLWA7 73 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA7, S1 (dB(A))

–

–

–

–

–

–

–

–

54

LWA7, S2 (dB(A))

–

–

–

–

–

–

–

–

63

LWA7, S3 (dB(A))

–

–

–

–

–

–

–

–

68

LWA7, S4 (dB(A))

–

–

–

–

–

–

–

–

71

LWA7, S5 (dB(A))

34

53

57

63

68

68

63

52

73

LWA8, S1 (dB(A))

–

–

–

–

–

–

–

–

65

LWA8, S2 (dB(A))

–

–

–

–

–

–

–

–

74

LWA8, S3 (dB(A))

–

–

–

–

–

–

–

–

76

LWA8, S4 (dB(A))

–

–

–

–

–

–

–

–

77

LWA8, S5 (dB(A))

52

59

61

65

71

72

73

70

78

LWA7= ház és szabad beszívás hangteljesítményszintje dB-ben

LWA8= ház és szabad kifúvás hangteljesítményszintje dB-ben

Tartozékok

DZS 50/6 B - Tartozékok

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Záró zsalu AS 50 0151.0336 igény szerint
  • A Jegyzetlapra
Összekötőkeretek ZVR 50 0093.0197 igény szerint
  • A Jegyzetlapra
Záró zsalu, kézi vezérlésű RS 50 0151.0344 igény szerint
  • A Jegyzetlapra
Szervomotor MS 2 0093.0403 igény szerint
  • A Jegyzetlapra
Külső rács MLA 50 0151.0116 igény szerint
  • A Jegyzetlapra
Külső rács MLZ 50 0151.0106 igény szerint
  • A Jegyzetlapra
Hüvelyhosszabbító VH 50 0055.0035 igény szerint
  • A Jegyzetlapra
Belső rács IG 45/50 0059.0176 igény szerint
  • A Jegyzetlapra
Főkapcsoló, szervizkapcsoló HS 3 0157.0736 igény szerint
  • A Jegyzetlapra
Forgókapcsoló DS 10 0157.0410 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló W 1 0157.0101 igény szerint
  • A Jegyzetlapra
Irányváltó kapcsoló WU 1 Kifutó termék 0157.0102 igény szerint
  • A Jegyzetlapra
Motorvédő kapcsoló MV 16-1 0157.1658 igény szerint
  • A Jegyzetlapra
Motorvédő kapcsoló MV 25-1 0157.1659 igény szerint
  • A Jegyzetlapra
Védőrelé US 16 T 0157.0769 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó TR 0,8-2 0157.0148 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó, kapcsolószekrény TR 0,8 S-2 0157.0151 igény szerint
  • A Jegyzetlapra
Ötfokozatú kapcsoló a TRE...S-2 / TR...S-2 ötfokozatú trafókhoz DSS 20 0157.0750 igény szerint
  • A Jegyzetlapra
Termosztát THR 10-1 0157.0191 igény szerint
  • A Jegyzetlapra
Termosztát TH 10 0157.0764 igény szerint
  • A Jegyzetlapra
Termosztát TH 16 0157.0748 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 0157.0126 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 I 0157.0127 igény szerint
  • A Jegyzetlapra
Levegőminőség szabályzó EAQ 10/1 Kifutó termék 0157.0777 igény szerint
  • A Jegyzetlapra
Termosztát THR 10 Már nem szállítható 0157.0774 igény szerint
  • A Jegyzetlapra
Higrosztát HY 10 AP Már nem szállítható 0157.0358 igény szerint
  • A Jegyzetlapra
Higrosztát HY 10 UP Már nem szállítható 0157.0357 igény szerint
  • A Jegyzetlapra
Motorvédő kapcsoló MV 25 Már nem szállítható 0157.0712 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

DZS 50/6 B

rövid leírás

Axiál fali ventilátor acél fali gyűrűvel, DN 500, háromfázisú váltóáram

Termékleírás

Háromfázisú váltóáramú kivitel

  • Axiális fali ventilátor acél fali gyűrűvel, háromfázisú váltóáramú kivitelben.

Rövid leírás

  • Falon kívüli beszereléshez.
  • Védőrács a szívó oldalon, érintésvédelem a DIN EN ISO 13857 szerint.
  • 8 lapátos, üvegszál-erősítésű poliamid járókerekek.
  • Túlmelegedés elleni védelem mint alapjellemző.
  • A ventilátorok teljesítik az európai Ecodesign rendelet (EK) 327/2011 2009/125/EK irányelv.
  • Rezgésmentes működés a dinamikusan kiegyensúlyozott lapátkeréknek és motornak (hullámmotor) köszönhetően, a DIN ISO 1940 1. rész szerinti 6.3-as minőségi fokozatnak megfelelően.
  • Nagyobb szellőzőoldali hatásfok, alacsony üzemzaj.
  • Megnövelt élettartam a kiváló minőségű alapanyagoknak, például a zajszegény golyóscsapágyaknak köszönhetően.
  • A ventilátorok karbantartást nem igényelnek
  • Beszerelés szellőztetés és elszíváshoz bármilyen helyzetben lehetséges.

Áramlási irány

  • Az áramlási irány jelölve van.
  • Standard elszívó üzemmód, áramlási irány szívó motorral.

Háromfázisú váltóáramú motor

  • DZQ/DZS modellsorozatok.
  • Aszinkronmotor.
  • Nem alkalmas vízgőzzel telített levegő szállítására.
  • Feszültségosztály: 400 V, 50 Hz.
  • IP 55 védelmi fokozat. A DZQ ... D IP 54 típus kivételével.
  • Szabályozható fordulatszám. A DZQ 40/2 B és DZS 40/2 B típus kivételével.
  • A készülékek egy opcionális ötfokozatú trafóval fokozatosan kapcsolhatók.
  • Irányváltási lehetőséggel.
  • Irányváltásos üzem: a normál áramlási irányhoz képest a térfogatáram kb. 35%-kal csökken.
  • Túlmelegedés elleni védelem mint alapjellemző. Kivétel a DZQ/DZS 25/4 D modellnél és a váltható pólusú axiális fali ventilátoroknál, ez igény szerint kapható.
  • Feszültségmentes csatlakozók, amelyeket pl. egy MV 25-1-es teljes motorvédő kapcsolóhoz vagy egy védőrelé vezérlő áramköréhez kell csatlakoztatni.
  • Pólusváltó kapcsolós ventilátorok: a túlterhelés elleni védelmet az építtető által beszerzendő teljes motorvédő kapcsolóval kell biztosítani.
  • A 8/4 vagy 4/2 áttételi arányú pólusváltó kapcsolós motorok a Dahlander-elv szerint vannak kapcsolva.

Elektromos csatlakozás

  • Kapocsléc a motor zárófedelében.

Biztonsági utasítások

  • A ventilátort csak akkor szabad üzembe helyezni, ha biztosítva van a járókerék érintésvédelme a DIN EN ISO 13857 szerint, pl. Maico SG védőráccsal.

Speciális modellek

  • Igény esetén felár ellenében a következő speciális modellek rendelhetők:
    • Speciális feszültségek és frekvenciák.
    • Egyfázisú motorok hőérintkezőkkel vagy PTC termisztorral, feszültségmentes csatlakozókkal.
    • Kondenzvíz elvezetések.
    • Ventilátorok fokozott korrózióvédelemmel.
    • Alumínium járókerekek.
  • Az időnként -20°C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
  • Frekvenciaszabályzóval történő üzemeltetést feltétlenül egyeztetni kell a gyárral.
  • A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.

Tartalomjegyzék

Kapcsolási rajzok

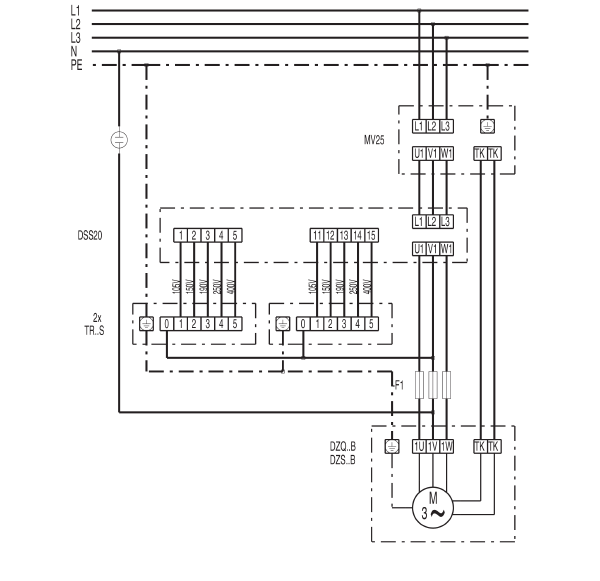

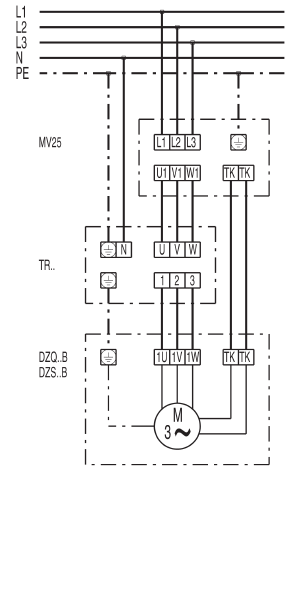

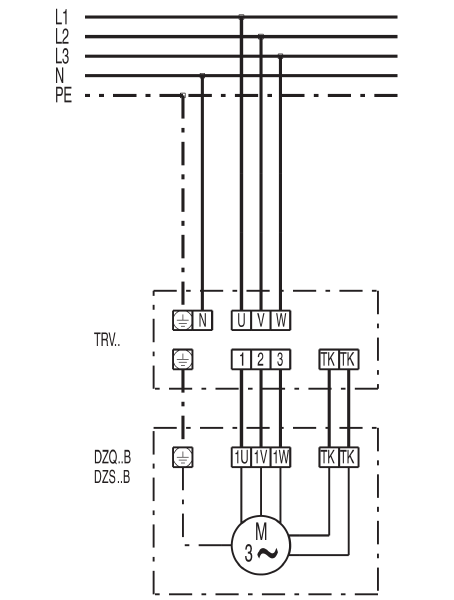

DZS 50/6 B - Kapcsolási rajzok

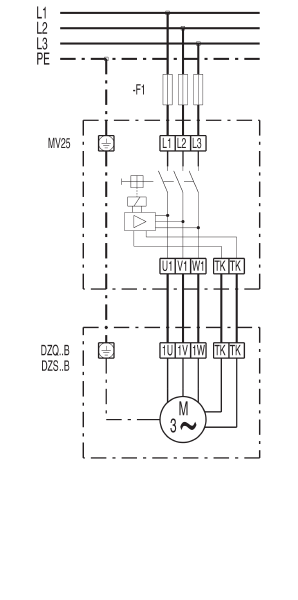

DZQ/DZS/DZF..B Standard (jobbraforgás, 1 fordulatszám)

SC - védőérintkező

TK - hőérintkező

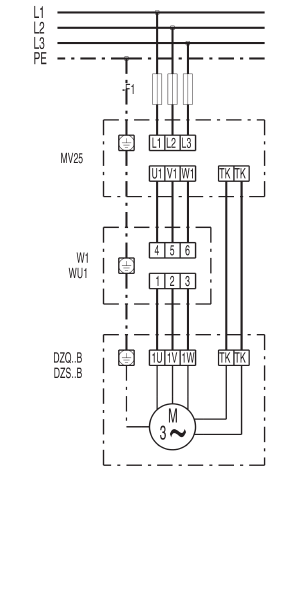

DZQ/DZS/DZF..B Standard (balraforgás, 1 fordulatszám)

SC - védőérintkező

TK - hőérintkező













Előmodell - utánmodell
