Axiál fali ventilátor

DZS 20/4 B Ex t

Termékszám: 0094.0201
Gyártó: MAICO
Axiális fali ventilátor acél fali gyűrűvel, DN200, váltóáram, robbanásbiztos, közeg: Por

Termék adatlap
DZS 20/4 B Ex t IM0008702.PNG Axiális fali ventilátor acél fali gyűrűvel, DN200, váltóáram, robbanásbiztos, közeg: Por
DZS 20/4 B Ex t IM0019950.PNG Axiális fali ventilátor acél fali gyűrűvel, DN200, váltóáram, robbanásbiztos, közeg: Por
DZS 20/4 B Ex t IM0017898.PNG Axiális fali ventilátor acél fali gyűrűvel, DN200, váltóáram, robbanásbiztos, közeg: Por
Vissza
  • A Jegyzetlapra
DZQ 20/4 B Ex t
DZS 20/4 B Ex t
DZQ 20/2 B Ex t
DZS 20/2 B Ex t

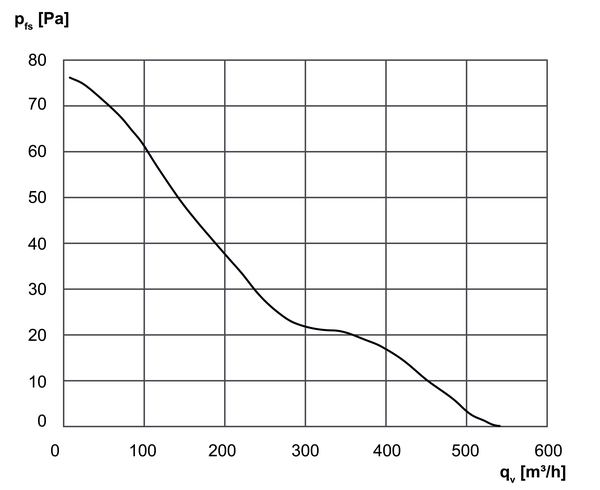

Jelleggörbe

DZS 20/4 B Ex t - Jelleggörbe

Méretarányos rajz

DZS 20/4 B Ex t - Méretarányos rajz [mm]

  1. Acél fali lemez = EZQ/DZQ modell
  2. Acél fali gyűrű = EZS/DZS modell

Műszaki adatok

DZS 20/4 B Ex t - Műszaki adatok

Termék DZS 20/4 B Ex t
Modell Acél fali gyűrű
Légmennyiség 540 m³/h
Fordulatszám 1.490 1/min
Szabályozható fordulatszám ✔
Irányváltási lehetőség ✔
Feszültségfajta Háromfázisú váltóáram
Feszültségosztály 400 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 30 W
cosφ 0,22
Inévl 0,19 A
Imax n fordulatnálnévl 0,19 A
Védelmi fokozat IP 64
Szigetelési osztály F
Beszerelés típusa falon kívüli
Anyag acéllemez, horganyzott
Szín horganyzott
Súly 6,4 kg
Súly csomagolással 6,96 kg
Névleges méret 200 mm
Szélesség 345 mm
Magasság 345 mm
Mélység 236 mm
Szélesség csomagolással együtt 305 mm
Magasság csomagolással együtt 280 mm
Mélység csomagolással együtt 305 mm
EX-megnevezés az ATEX irányvonal szerint Ex II 2 D
EX-megnevezés szabvány szerint Ex tb IIIB T135°C Db IP64 X / Ex h IIIB T135°C Db X
Ta környezeti hőmérséklet -20 °C ≤ Ta ≤ +40 °C
IA/IN 3,7
Idő tA 450 sek
Üzemmód S1
PTC DIN 44082 M 100
EC modellvizsgálati bizonyítvány TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X
Hőmérsékleti osztály T135°C
Th. Cl. szigetelő anyagok hőmérsékleti osztálya 155 (F)
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799942016
Termékszám 0094.0201



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA7, magas (dB(A))

–

–

–

–

–

–

–

–

59

LWA7= ház és szabad beszívás hangteljesítményszintje dB-ben

Tartozékok

DZS 20/4 B Ex t - Tartozékok

Készülékhez tartozó kiegészítők

Terméktípus Név Cikkszám Ár*(EUR) akció
PTC termisztor kioldó rendszer MVS 6 0157.0585 igény szerint
  • A Jegyzetlapra
Termisztor gépvédő relé TMS 0157.0992 igény szerint
  • A Jegyzetlapra
Nyomáskülönbség kapcsoló DDEx 500 0157.0302 igény szerint
  • A Jegyzetlapra
Rezgésérzékelő SWEx 0157.0303 igény szerint
  • A Jegyzetlapra

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Záró zsalu AS 20 Ex Újdonság 0151.0402 igény szerint
  • A Jegyzetlapra
Összekötőkeretek ZVR 20 0093.0191 igény szerint
  • A Jegyzetlapra
Külső rács MLZ 20 0151.0101 igény szerint
  • A Jegyzetlapra
Hüvelyhosszabbító VH 20 0055.0030 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó TR 0,4-2 0157.0147 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó, kapcsolószekrény TR 0,8 S-2 0157.0151 igény szerint
  • A Jegyzetlapra
Ötfokozatú kapcsoló a TRE...S-2 / TR...S-2 ötfokozatú trafókhoz DSS 20 0157.0750 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

DZS 20/4 B Ex t

rövid leírás

Axiális fali ventilátor acél fali gyűrűvel, DN200, váltóáram, robbanásbiztos, közeg: Por

Termékleírás

Termékkivitel

  • Háromfázisú váltóáramú motor
  • Ex II 2D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2D Ex h IIIB T135°C/T200°C Db X.
  • -20 °C ≤ Ta ≤ +40 °C alkalmazási hőmérsékletekhez.
  • Átkapcsolható be- vagy elszívásra.

Különleges tulajdonságok

  • Axiális fali ventilátor, robbanásbiztos, por közeg.
  • Robbanásvédelem és engedélyek ATEX és IECEx szerint.
  • Minden IIIA és IIIB robbanáscsoporthoz tartozó porra minősítve.
  • A MAICO Ex ventilátorok eleget tesznek a robbanásveszélyes terekben működő berendezésekre és védelmi rendszerekre vonatkozó 2014/34/EK európai irányelv biztonsági követelményeinek.
  • 21. és 22. zónákhoz.
  • Gyújtásvédelmi típusok: „t” – ház általi védelem „c” – konstruktív biztonság.
  • IP 64 védelmi fokozat.
  • Védőrács a szívó oldalon, érintésvédelem a DIN EN ISO 13857 szerint.
  • Bármilyen helyzetben beszerelhető.

Modellsorozat

  • EZQ / DZQ .. Ex t négyszögletes fali lemezzel.
  • EZS / DZS .. Ex t acél fali gyűrűvel.

Járókerék

  • Axiális járókerék vezetőképes műanyagból.
  • A motor-járókerék kombináció kiegyensúlyozási minősége G 6,3 az ISO 14694 szerinti BV-3 kategória alapján.

Áramlási irány

  • Az áramlási irány jelölve van.
  • Standard elszívó üzemmód, áramlási irány szívó motorral.

Háromfázisú váltóáramú motor

  • Robusztus háromfázisú váltóáramú motor golyóscsapággyal, karbantartást nem igényel.
  • Irányváltási lehetőséggel.
  • Irányváltásos üzem: a normál áramlási irányhoz képest a térfogatáram kb. 35%-kal csökken.
  • S1 üzemmód (folyamatos működés).
  • Fordulatszám szabályozás TR... transzformátorral lehetséges. Kivétel: DZ.. 35/2 B Ex...
  • A ventilátormotorban uralkodó hőmérsékletet egy PTC termisztor felügyeli. A PTC termisztort egy olyan végrehajtó egységhez (a 2014/34/EK irányelv szerinti biztonsági berendezéshez) kell csatlakoztatni, amely túl magas hőmérsékletek esetén tartósan leválasztja a ventilátort a hálózatról.
  • Kioldó rendszerként az MVS 6 vagy TMS MAICO PTC termisztor kioldó rendszer ajánlott.

Elektromos csatlakozás

  • EZ .. Ex ..: kb. 0,5 m hosszú csatlakozóvezeték.
  • DZ .. Ex ..: kb. 1,7 m hosszú csatlakozóvezeték.
  • Külön csatlakozódoboz, robbanásbiztos, csavaros kábelcsatlakozással.

A DZQ/DZS Ex .. modelleknél szükséges biztonságtechnika

  • A DZQ/DZS-Ex készülékek biztosításához PTC termisztor kioldó rendszer szükséges.
  • A Maico ehhez az MVS 6 valamint TMS PTC termisztor kioldó rendszereket ajánlja.
  • MVS 6 PTC termisztor kioldó rendszer.
    • Önálló teljes rendszer.
    • A maximális motorhőmérséklet felügyeletére.
    • Mintapéldány vizsgálat az RL 2014/34 EK (ATEX) irányelv szerint.
    • Beszerelés kizárólag robbanásveszélytől mentes terekben.
  • TMS termisztor gépvédő relé.
    • A maximális motorhőmérséklet felügyeletére.
    • Kapcsolószekrényekbe történő beszerelésre alkalmas.
    • Mintapéldány vizsgálat az RL 2014/34 EK (ATEX) irányelv szerint.
    • Beszerelés kizárólag robbanásveszélytől mentes terekben.

Speciális modellek

  • Igény esetén felár ellenében speciális modellek rendelhetők speciális feszültséggel.
  • Az időnként -20°C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
  • A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.

Tartalomjegyzék

Kapcsolási rajzok

DZS 20/4 B Ex t - Kapcsolási rajzok
