Axiál csőventilátor
DZR 60/86 B
Már nem szállíthatóGyártó: MAICO
Axiál csőventilátor, DN 600, háromfázisú váltóáram, váltható pólusú
Alkalmazási példák: Gépi elszívó, Kiállítóterem, Csoportvezetői iroda, Műhely, Gyártási hely
Termék adatlap
Jelleggörbe
Méretarányos rajz
DZR 60/86 B - Méretarányos rajz [mm]
Karimafuratok száma: 16
Műszaki adatok
DZR 60/86 B - Műszaki adatok
Tartozékok
DZR 60/86 B - Tartozékok
Általános tartozékok
Termékleírás
Termékmegnevezés
DZR 60/86 B
rövid leírás
Axiál csőventilátor, DN 600, háromfázisú váltóáram, váltható pólusúTermékleírás
Rövid leírás
- Horganyzott acéllemezből készült csőhüvely, mindkét oldalán karimával.
- 8 lapátos, üvegszál-erősítésű poliamid járókerekek.
- Karimafuratok a DIN EN 12220:1998 szerint.
- DZR 56/6 B und DZR 56/4 B: karimafuratok a DIN EN 12220: 1998 szerint.
- A rezgés csőrendszeren belüli továbbterjedésének megakadályozása érdekében használjon rugalmas összekötőket, lábakat és rezgéscsillapítókat.
- Túlmelegedés elleni védelem mint alapjellemző.
- A ventilátorok teljesítik az európai Ecodesign rendelet (EK) 327/2011 2009/125/EK irányelv.
- Rezgésmentes működés a dinamikusan kiegyensúlyozott lapátkeréknek és motornak (hullámmotor) köszönhetően, a DIN ISO 1940 1. rész szerinti 6.3-as minőségi fokozatnak megfelelően.
- Nagyobb szellőzőoldali hatásfok, alacsony üzemzaj.
- Megnövelt élettartam a kiváló minőségű alapanyagoknak, például a zajszegény golyóscsapágyaknak köszönhetően.
- A ventilátorok karbantartást nem igényelnek
- Bármilyen helyzetben beszerelhető.

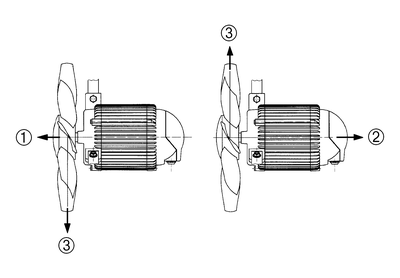

Áramlási irány
- Az áramlási irányt a következő ábra mutatja.
- A áramlási irány: A motoron átszívott levegővel, ez a szabvány.
- B áramlási irány: A motoron átfújt levegővel, igény szerint kapható.
- Forgási irány
- Irányváltásos üzem: A normál áramlási irányhoz képest a térfogatáram kb. 35% - kal csökken.
Motor
- Aszinkron motor, szabályozható fordulatszámmal. Kivétel: a DZR 40/2 B típus.
- Vízgőzzel telített levegő szellőztetésére nem alkalmas.
- Irányváltásos üzem: A normál áramlási irányhoz képest a térfogatáram kb. 35% - kal csökken.
Háromfázisú váltóáramú motor
- DZR modellsorozat.
- Aszinkronmotor.
- Nem alkalmas vízgőzzel telített levegő szállítására.
- Feszültségosztály: 400 V, 50 Hz.
- Magas, IP 55 védelmi fokozat. Kivétel: DZR ... D IP 54.
- Szabályozható fordulatszám. A DZR 40/2 B típus kivételével.
- A készülékek egy opcionális ötfokozatú trafóval fokozatosan kapcsolhatók.
- Irányváltási lehetőséggel.
- Irányváltásos üzem: a normál áramlási irányhoz képest a térfogatáram kb. 35%-kal csökken.
- Túlmelegedés elleni védelem mint alapjellemző. Kivétel a DZR 25/4 D modellnél és a váltható pólusú axiális csőventilátoroknál, ez igény szerint kapható.
- Feszültségmentes csatlakozók, amelyeket pl. egy MV 25-1-es teljes motorvédő kapcsolóhoz vagy egy védőrelé vezérlő áramköréhez kell csatlakoztatni.
- Pólusváltó kapcsolós ventilátorok: a túlterhelés elleni védelmet az építtető által beszerzendő teljes motorvédő kapcsolóval kell biztosítani.
Elektromos csatlakozás
- Kívülre helyezett villamos csatlakozó doboz kábelsarukkal.
Biztonsági utasítások
- A ventilátort csak akkor szabad üzembe helyezni, ha biztosítva van a járókerék érintésvédelme a DIN EN ISO 13857 szerint, pl. Maico SG védőráccsal.
Speciális modellek
- Igény esetén felár ellenében a következő speciális modellek rendelhetők:
- Speciális feszültségek és frekvenciák.
- PTC termisztor feszültségmentes csatlakozó kapcsokon vezetve.
- Kondenzvíz elvezetések.
- Ventilátorok fokozott korrózióvédelemmel.
- Alumínium járókerekek.
- Az időnként -20°C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
- Frekvenciaszabályzóval történő üzemeltetést feltétlenül egyeztetni kell a gyárral.
- A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.
