Kishelyiség ventilátor

ECA 150 ipro KB

Termékszám: 0084.0096
Gyártó: MAICO
Kétfokozatú kishelyiség ventilátor, DN 150, elektromos belső zsaluval és mozgásjelzővel
Alkalmazási példák: Konyha, Mosókonyha, Pince, Hobbiszoba, Szauna előtér
Termék adatlap
ECA 150 ipro KB IM0014539.PNG Kétfokozatú kishelyiség ventilátor, DN 150, elektromos belső zsaluval és mozgásjelzővel
ECA 150 ipro KB IM0007250.PNG Kétfokozatú kishelyiség ventilátor, DN 150, elektromos belső zsaluval és mozgásjelzővel
Vissza
  • A Jegyzetlapra
ECA 150 ipro
ECA 150 ipro VZC
ECA 150 ipro H
ECA 150 ipro B
ECA 150 ipro RC
ECA 150 ipro RCH
ECA 150 ipro K
ECA 150 ipro KVZC
ECA 150 ipro KH
ECA 150 ipro KB
ECA 150 ipro KRC
ECA 150 ipro KRCH

Jelleggörbe

ECA 150 ipro KB - Jelleggörbe

  1. Teljesítményfokozat 1
  2. Teljesítményfokozat 2

Méretarányos rajz

ECA 150 ipro KB - Méretarányos rajz [mm]

  1. Kábel átvezető süllyesztett csatlakozáshoz
  2. Kábel átvezető falon kívüli csatlakozáshoz

Műszaki adatok

ECA 150 ipro KB - Műszaki adatok

Termék ECA 150 ipro KB
Modell Mozgásérzékelők
Légmennyiség 200 m³/h / 250 m³/h
Fordulatszám 1.672 1/min / 2.189 1/min
Szabályozható fordulatszám −
Irányváltási lehetőség −
SEC average -24,05 kWh/(m²*a)
Feszültségfajta Váltóáram
Feszültségosztály 230 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 18 W / 22 W
Imax 0,11 A
Védelmi fokozat IP X5
Hálózati kábel 3/5 x 1,5 mm²
Beszerelési hely Mennyezet / Fal
Beszerelés típusa falon kívüli
Beszerelési helyzet tetszőleges
Anyag műanyag
Szín kalmárfehér, a RAL 9016-hoz hasonló
Súly 1,5 kg
Súly csomagolással 1,77 kg
Zsalu beépítve
Zsalutípus elektromos
Névleges méret 150 mm
Szélesség 228 mm
Magasság 228 mm
Mélység 123,3 mm
Szélesség csomagolással együtt 235 mm
Magasság csomagolással együtt 235 mm
Mélység csomagolással együtt 200 mm
Közeg hőmérséklet Imax-nál 40 °C
Utánfutási idő 0 min / 8 min / 17 min / 25 min
Hangnyomásszint 33 dB(A) / 40 dB(A) / Távolság 3 m, szabadtéri feltételek
Csomagolási egység 1 darab
Választék A
GTIN (EAN) 4012799840961
Termékszám 0084.0096

Tartozékok / Pótalkatrészek

ECA 150 ipro KB - Tartozékok / Pótalkatrészek

Készülékhez tartozó kiegészítők

Terméktípus Név Cikkszám Ár*(EUR) akció
Távtartó keret ECA15-EMA16 0092.0251 igény szerint
  • A Jegyzetlapra

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Tetőkivezetés DF - - -
Tetőcserép DP - - -
Rögzítőbilincs BS - - -
Esővédő rács RG - - -
Tetőcserép DP - - -
Szerkezetkész készlet PP 45 RS Újdonság 0093.1751 igény szerint
  • A Jegyzetlapra
Falazókő MS 160 Újdonság 0058.0168 igény szerint
  • A Jegyzetlapra
Záró zsalu AP 150/1 0059.0996 igény szerint
  • A Jegyzetlapra
Külső rács SG 150/1 0059.0997 igény szerint
  • A Jegyzetlapra
Fali hüvely WH 150 0059.1050 igény szerint
  • A Jegyzetlapra
Külső levegő beeresztő ALD 10 0152.0054 igény szerint
  • A Jegyzetlapra
Külső levegő beeresztő ALD 125 Kifutó termék 0152.0067 igény szerint
  • A Jegyzetlapra
Külső levegő beeresztő ALD 125 VA Kifutó termék 0152.0068 igény szerint
  • A Jegyzetlapra
Külső levegő beeresztő ALD 160 Kifutó termék 0152.0069 igény szerint
  • A Jegyzetlapra
Külső levegő beeresztő ALD 160 VA Kifutó termék 0152.0070 igény szerint
  • A Jegyzetlapra
Ajtó szellőzőrács MLK 30 fehér 0151.0123 igény szerint
  • A Jegyzetlapra
Ajtó szellőzőrács MLK 45 fehér 0151.0126 igény szerint
  • A Jegyzetlapra
Rugalmas alumínium cső AFR 150 0055.0093 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 0157.0126 igény szerint
  • A Jegyzetlapra
Higrosztát HY 230 I 0157.0127 igény szerint
  • A Jegyzetlapra
Rádiókapcsoló adó XS 1 Már nem szállítható 0157.0344 igény szerint
  • A Jegyzetlapra
Rádióvevő XE 1 Már nem szállítható 0157.0343 igény szerint
  • A Jegyzetlapra
Záró zsalu AP 150 Már nem szállítható 0059.0952 igény szerint
  • A Jegyzetlapra
Külső rács SG 15 Már nem szállítható 0059.0904 igény szerint
  • A Jegyzetlapra

Pótalkatrészek

Terméktípus Név Cikkszám Ár*(EUR) akció
Fedél ABD ECA 150 ipro 2 E059.1502.9101 igény szerint
  • A Jegyzetlapra
Az elektronika burkolata ABDE ECA 150 ipro 2 E059.1510.9001 igény szerint
  • A Jegyzetlapra
Kihajtható keret KR ECA 150 ipro E059.1503.9100 igény szerint
  • A Jegyzetlapra
Nyomtatott áramköri lap PL ECA 150 ipro VZC/H/B Újdonság E101.1411.0003 igény szerint
  • A Jegyzetlapra
Érzékelő SE ECA 150 ipro B E157.0145.0000 igény szerint
  • A Jegyzetlapra
Nyomtatott áramköri lap PL ECA 150 ipro VZC/H/B Már nem szállítható E101.1411.0002 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

ECA 150 ipro KB

rövid leírás

Kétfokozatú kishelyiség ventilátor, DN 150, elektromos belső zsaluval és mozgásjelzővel

Termékleírás

Mozgásérzékelővel ellátott modell

  • Akadálymentes termék, mivel mozgásérzékelővel automatikusan ki-/bekapcsol.
  • Mind a 4 üzemi program választható.
  • A teljesítményfokozatok sorrendje a választott üzemi programnak megfelelően.
  • Üzemeltetése kapcsoló nélkül lehetséges, opcionálisan külön kapcsolóval is kapcsolható.
  • Nincs indítási késleltetés.
  • Az utánfutási idő a könnyen hozzáférhető nyomógomb segítségével fokozatonként állítható: 0/8/17/25 perc.
  • A beállított időt LED-ek jelzik a beállítás közben.
  • A mozgásérzékelő hatótávolsága: 5 m
  • A mozgásérzékelő horizontális érzékelési távolsága: 100°.
  • A mozgásérzékelő vertikális érzékelési távolsága: 82°.
  • Rejtett beszívás elektromos működtetésű belső zsaluval.
  • Nem szabályozható fordulatszám.

Üzemi programok

  • Beállítható a készülék jumper-én keresztül.
  • Kényelmi program (előre beállítva)
    • Használó jelen van: 1. fokozat
    • Utánfutási idő: 2. fokozat
  • Szükségelt program
    • Használó jelen van: 2. fokozat
    • Utánfutási idő: 1. fokozat
  • Takarékos program
    • Használó jelen van: 1. fokozat
    • Utánfutási idő: 1. fokozat
  • Teljesítményprogram
    • Használó jelen van: 2. fokozat
    • Utánfutási idő: 2. fokozat

Jellemzők

  • Intelligens programozású kishelyiség ventilátor a legmagasabb igényekhez.
  • 2 teljesítmény fokozat.
  • Rejtett beszívás a formatervezett burkolaton keresztül.
  • Elszíváshoz.
  • A nagy légmennyiséget magas nyomáserősséggel kombinálja.
  • VDE-GS jellel.
  • IP X5 védelmi fokozata biztonságot jelent a fürdőszobában.
  • II. védelmi osztály.
  • Túlmelegedés elleni védelem.
  • Folyamatos működésre alkalmas.
  • Kalmárfehér, a RAL 9016-hoz hasonló szín.
  • A ház anyaga ütésálló műanyag.

Motor

  • Energiatakarékos, robusztus motor golyóscsapággyal, karbantartást nem igényel.
  • Folyamatos működésre alkalmas.

Szerelési utasítás

  • Kompatibilis az ECA előzetes modellekhez DN 150, mivel a rögzítőlyukak és a kábelbevezetés ugyanazon a helyen található süllyesztett beszereléshez.
  • Fali vagy mennyezetre történő beszerelés lehetséges.

Elektromos bekötés

  • Választani lehet a falon kívüli vagy a süllyesztett elektromos csatlakozás között.

Biztonsági utasítások

  • Az összes ECA 150 ipro készülék a DIN VDE 0100-701 szerint az 1-es védelmi körben alkalmazható.
  • A részleteket lásd a Tervezési útmutatóban.

Tartalomjegyzék

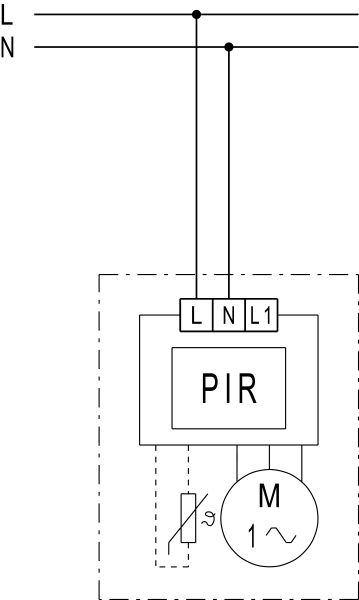

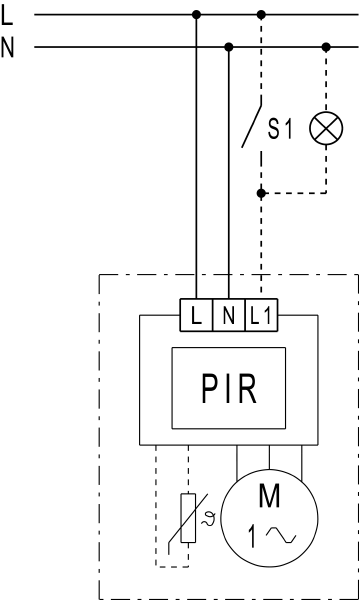

Kapcsolási rajzok

ECA 150 ipro KB - Kapcsolási rajzok





Előmodell - utánmodell
