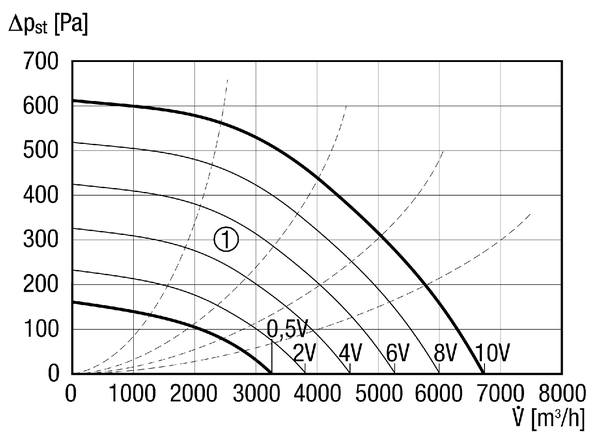

EKR 40 FU - Jelleggörbe
- Segéd jelleggörbék a vezérlőfeszültséghez 0.5 - 10 V
Hangszigetelt elszívódoboz
EKR 40 FU
Már nem szállíthatóGyártó: MAICO
Hangcsillapító dobozos ventilátor frekvenciaszabályzóval, DN 400, váltóáram
Alkalmazási példák: Páraelszívó, Üzemi konyha, Munkahelyi elszívórendszer, Gépi elszívó
Termék adatlap
Jelleggörbe
Méretarányos rajz

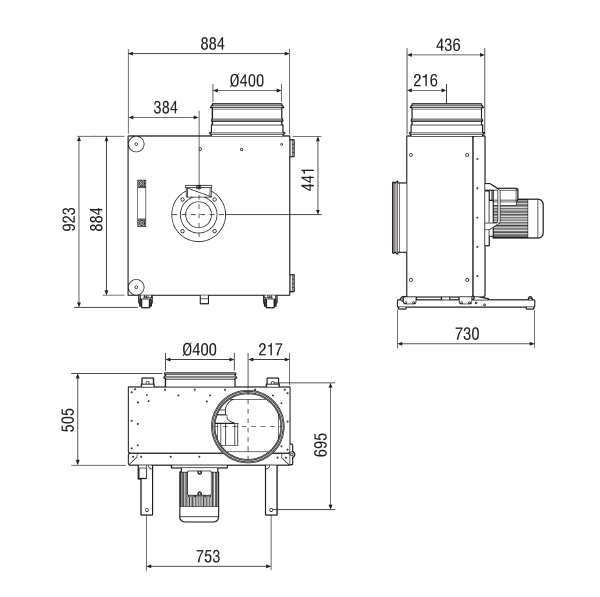

EKR 40 FU - Méretarányos rajz [mm]
Műszaki adatok
EKR 40 FU - Műszaki adatok
Tartozékok
EKR 40 FU - Tartozékok
Készülékhez tartozó kiegészítők
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Esővédő tető | WSD 20-40 | 0149.0083 | igény szerint |
Általános tartozékok
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Csőhangtompító | RSR 40/50 Fennmaradó készlet | 0092.0336 | igény szerint | |
| Csőhangtompító | RSR 40/50-1 | 0092.0608 | igény szerint | |
| Légszűrő | TFE 40-4 | 0149.0082 | igény szerint | |
| Légszűrő | TFE 40-7 | 0149.0057 | igény szerint | |
| Potenciométer | ST EC 010 | 0157.0110 | igény szerint | |
| Potenciométer | ST EC 230 | 0157.0109 | igény szerint | |
| Potenciométer | ST EC 3 | 0157.0111 | igény szerint | |
| Légszűrő | TFE 40-5 Már nem szállítható | 0149.0066 | igény szerint | |
| Nyomás- és hőmérsékletszabályozó rendszer | EAT EC Már nem szállítható | 0157.0119 | igény szerint | |
| Hőmérsékletszabályozó rendszer | EAT EC Már nem szállítható | 0157.0113 | igény szerint |
Termékleírás
Termékmegnevezés
EKR 40 FU
rövid leírás
Hangcsillapító dobozos ventilátor frekvenciaszabályzóval, DN 400, váltóáramTermékleírás
Jellemzők
- Dupla falú ház horganyzott acéllemezből a különösen alacsony zajszint iránti magas igények kielégítésére.
- Közepes és nagy légáram biztosítása nagy ellenállásnál.
- Forró szállító közegek eltávolítása is lehetséges 120°C-ig.
- Szívó és nyomó oldali csőcsatlakozások közvetlenül a légcsatorna hálózatba történő beszereléshez, dupla tömítőperemekkel.
- Szerelősínnel és 4 rezgéscsillapítóval.
- A ventilátoregység a tisztításhoz és karbantartáshoz kifordítható.
- A motor a légáramon kívül került elhelyezésre.
- Kondenzvíz elvezetővel, ha a kifúvó csonk fölfelé mutat.
- Nagynyomású, hátrahajló lapátozású radiális járókerék.
- IP X4 védelmi fokozat.
Motor
- Motor beépített frekvenciaszabályzóval
- Fordulatszám 0 - 10 V jellel vagy potenciométerrel szabályozható.
- Bemenetek külső BE/KI jelhez és külső beállított jelhez (feszültségmentes).
- Kimenet feszültségmentes jelentő jelhez.
- Impulzus túlfeszültségek ellen védett az EN 61 800-3 szerint.
- Védett lassan fellépő túlterhelés és leblokkolás ellen (IEC 34-11: TP 211).
Szerelési utasítás
- Beszerelés fölfelé, jobbra vagy balra irányuló kifúvó csonkkal.
- Ha a felszerelés úgy történik, hogy a kifúvó csonk jobbra vagy balra mutat, akkor a megrendelőnek át kell szereltetnie a szerelőajtót.
Elektromos bekötés
- Kívül elhelyezett villamos csatlakozó doboz csavaros kábelcsatlakozással.
Biztonsági utasítások
- Szabad légbevezetés vagy levegőkifúvás esetén a ventilátort csak akkor szabad üzembe helyezni, ha biztosítva van a járókerék érintésvédelme a DIN EN ISO 13857 szerint. Ehhez tegyük fel a védőrácsot.
Kapcsolási rajzok
EKR 40 FU - Kapcsolási rajzok
S - zavar
B - üzem
Min. 5 V DC / 10 mA
Max. 250 V / 2 A
Biztosítót és főkapcsolót a vásárló állítja rendelkezésre
Letöltések / videok
EKR 40 FU - Letöltések / videok
Előmodell - utánmodell
EKR 40 FU - Utánmodell
| Terméktípus | Név | Cikkszám | akció |
|---|---|---|---|
| Hangszigetelt elszívódoboz | EKR 40-2 | 0080.0886 |
