Hangszigetelt szellőző doboz

KFD 9040-A

Már nem szállítható
Termékszám: 0080.0960
Gyártó: MAICO
Hangszigetelt laposdoboz elszíváshoz diagonálventilátorral és szervomotoros zárócsappantyúval, csatornaméret... több információ
Alkalmazási példák: Ipari helyiség, Munkahely, Kiállítóterem, Termelőüzem, Ipari csarnok
Termék adatlap
KFD 9040-A IM0011762.PNG Hangszigetelt laposdoboz elszíváshoz diagonálventilátorral és szervomotoros zárócsappantyúval, csatornaméret 900 mm x 400 mm

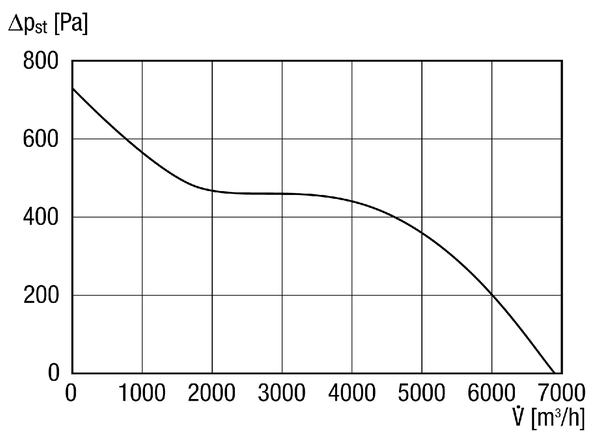

Jelleggörbe

KFD 9040-A - Jelleggörbe

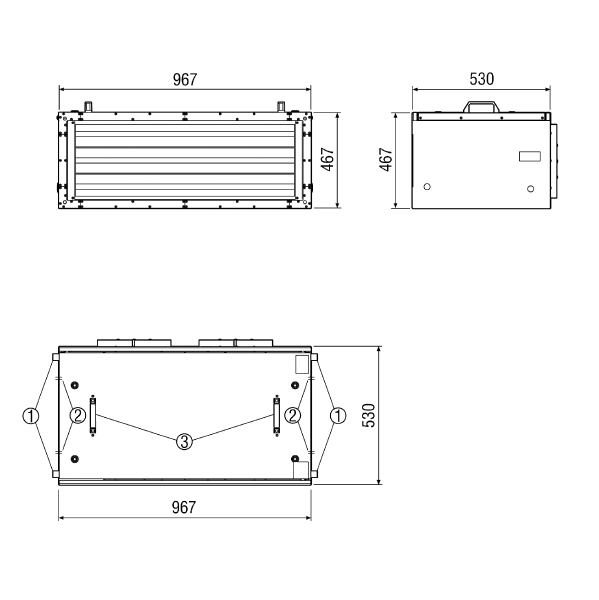

Méretarányos rajz

KFD 9040-A - Méretarányos rajz [mm]

  1. Szerelőkonzol (változtatható pozíció)
  2. Kábelbevezetés
  3. Lecsavarozható szerelőfogantyú

Műszaki adatok

KFD 9040-A - Műszaki adatok

Termék KFD 9040-A
Légmennyiség 6.790 m³/h
Fordulatszám 2.745 1/min
Légáramlás iránya Elszívás
Szabályozható fordulatszám
Feszültségosztály 230 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 1.090 W
Inévl 4,9 A
Imax 6,5 A
Védelmi fokozat IP 43
Védelmi fokozat kezelőegység IP 00
Beszerelési hely Csatorna
Ház anyaga acéllemez, horganyzott
Súly 77 kg
Súly csomagolással 77,48 kg
Szűrőosztály ePM1 50% (F7)
Csatornaméret 900 mm x 400 mm
Szélesség 530 mm
Magasság 367 mm
Mélység 967 mm
Szélesség csomagolással együtt 602 mm
Magasság csomagolással együtt 472 mm
Mélység csomagolással együtt 1.042 mm
Közeg hőmérséklet névleges feszültségnél 55 °C
Közeg hőmérséklet Imax-nál 55 °C
Csomagolási egység 1 darab
Választék K
GTIN (EAN) 4012799809609
Termékszám 0080.0960



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA2, magas (dB(A))

49

53

52

53

52

54

49

60

LWA5, magas (dB(A))

53

66

75

75

74

71

63

80

LWA6, magas (dB(A))

54

73

77

81

79

74

66

85

LWA2= a ház hangteljesítményszintje dB-ben

LWA5= szabad beszívás hangteljesítményszintje dB-ben

LWA6= szabad kifúvás hangteljesítményszintje dB-ben

Tartozékok

KFD 9040-A - Tartozékok

Általános tartozékok

Terméktípus Név Cikkszám Ár*(EUR) akció
Ötfokozatú trafó TRE 6,5-2 0157.0160 igény szerint
  • A Jegyzetlapra
Ötfokozatú trafó, kapcsolószekrény TRE 6,5 S-2 0157.0164 igény szerint
  • A Jegyzetlapra
Ötfokozatú kapcsoló a TRE...S-2 / TR...S-2 ötfokozatú trafókhoz ESS 20 0157.0749 igény szerint
  • A Jegyzetlapra
Külső rács LZP-R 94 Már nem szállítható 0151.0389 igény szerint
  • A Jegyzetlapra
Rugalmas összekötő ELP 94 Már nem szállítható 0092.0264 igény szerint
  • A Jegyzetlapra
Csatorna hangtompító KSP 94/28 Már nem szállítható 0092.0505 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

KFD 9040-A

rövid leírás

Hangszigetelt laposdoboz elszíváshoz diagonálventilátorral és szervomotoros zárócsappantyúval, csatornaméret 900 mm x 400 mm

Termékleírás

KFR-A, KFD-A elszívott levegő modell

  • Hangszigetelt laposdoboz elszíváshoz.
  • Ventilátorral és szervomotoros zárózsaluval.
  • Vezérlés a légbefúvó készülékben lévő kezelőegységen keresztül - nincs szükség külön kezelőegységre.

Jellemzők

  • Kompakt készülék légbevezetésre vagy elszívásra.
  • A ház 30 mm kőzetgyapottal van hő- és hangszigetelve.
  • A belső nyomásveszteség a nagy átáramlási felületek miatt igen alacsony. A házak kívül belül nagyon simák és tömítettek. Ezáltal rendkívül halk, kevés belső léghang, egyszerűen tisztítható.
  • Nincs szükség költséges huzalozásra vagy hozzáépített alkatrészek telepítésére, mivel minden komponens üzemkészre van szerelve.
  • Kezelőegység a légbevezető készülék szállítási csomagjának a része.
  • A fektetési utalások a melegvizes légfűtő berendezésekhez az interneten lehívhatók.
  • IP 43 védelmi fokozat.

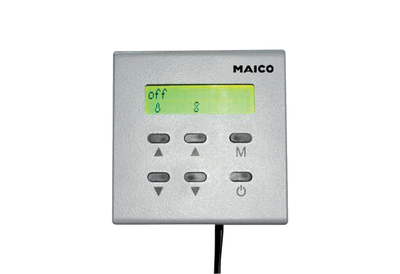

Kezelőegység

  • A légbevezető és elszívó laposdoboz egyetlen kezelőegységgel, közösen vezérelhető.
  • Beáramló levegő laposdoboz KFR / KFD és KFR-K / KFD-K: Kezelőegység a szállítási csomag része.
  • Elszívott levegő laposdoboz KFR-A / KFD-A: Nincs kezelőegység, vezérlés a légbevezető laposdoboz kezelőegységével vagy a transzformátorral.
  • Ha a kezelőegységhez nem csatlakozik KFR-A / KFD-A, akkor helyettük a 230 V-os transzformátorról szabályozható ventilátor is szabályozható (pl. EKR, ESQ). Figyelem: Az elszívókészülék áramfelvétele nem haladhatja meg a légbevezető készülékét.
  • A kezelőegység a következő funkciókat látja el:
    • Üzemmódválasztás (bevezetés/keringetés).
    • Ventilátorvezérlés, 3 fokozatú.
    • Az aktuális üzemmód és a beállítási hőmérséklet kijelzése.
    • Hőmérséklet beállítási érték a kezelőegységen.
    • Állítómű vezérlése, pl. fűtőköri vagy hűtőköri.
    • Engedélyező jel a hűtőgépnek.
    • Fűtési keringető szivattyú vezérlése.
    • Zavarjelzés LED-del és hibakóddal a kezelőegységen.
    • Bevezetett levegő minimális és maximális hőmérsékletének korlátozása.
    • A melegvizes légfűtő berendezés fagyvédelmi felügyelete.
    • Légszűrő felügyelete a nyomáskülönbség mérésével.
    • A kezelőegységbe beépített szobahőmérséklet-érzékelő.
    • A zárózsalu szervomotorjának vezérlése.

Szerelési utasítás

  • A készülék a hatékony zaj- és hőszigetelésnek köszönhetően közvetlenül beépíthető az álmennyezetekbe.
  • A szerelőkonzol a szállítási csomag része.
  • Csak vízszintesen szabad beépíteni.

Tartalomjegyzék

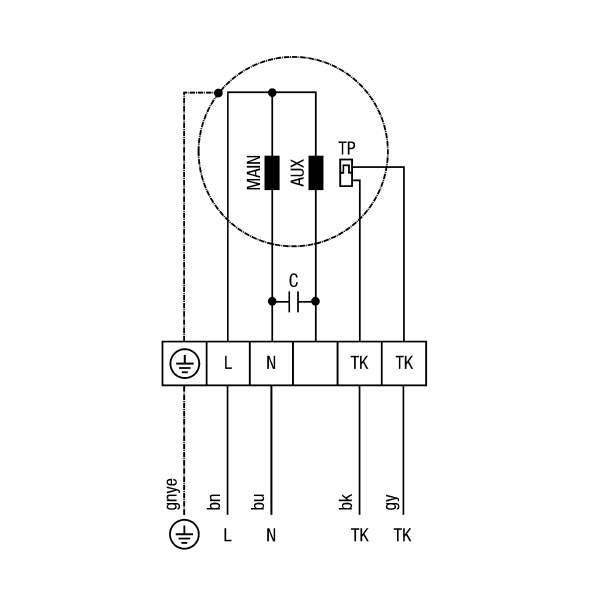

Kapcsolási rajzok

KFD 9040-A - Kapcsolási rajzok

KFD 9040-A kapcsolási rajz

TK - hőérintkezők
