Ventilátor egység

ER 100 EG

Kizárólag exportra!
Termékszám: 0084.0383
Gyártó: MAICO
Ventilátor betét fedéllel és szűrővel, ER-UP/GH süllyesztett beszerelésű házba való beszereléshez,... több információ
Alkalmazási példák: Fürdőszoba, Konyha, Többcsaládos ház, Tartózkodási helyiség, Étkezők
Termék adatlap
ER 100 EG IM0018450.PNG Ventilátor betét fedéllel és szűrővel, ER-UP/GH süllyesztett beszerelésű házba való beszereléshez, légmennyiség 35 / 100 m³/h alapterhelés kapcsolóval
ER 100 EG IM0008446.PNG Ventilátor betét fedéllel és szűrővel, ER-UP/GH süllyesztett beszerelésű házba való beszereléshez, légmennyiség 35 / 100 m³/h alapterhelés kapcsolóval

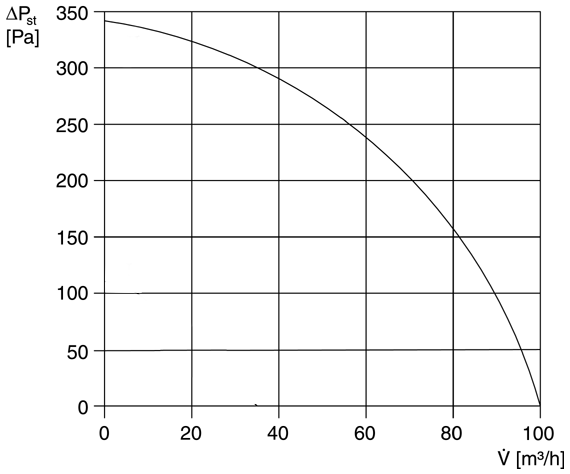

Jelleggörbe

ER 100 EG - Jelleggörbe

Méretarányos rajz

ER 100 EG - Méretarányos rajz [mm]

Ventilátor betét ER ... E, ER-UP/GH süllyesztett beszerelésű házzal

ER 100 EG - Méretarányos rajz [mm]

Ventilátor betét ER ... E, ER-UP/GH süllyesztett beszerelésű házzal és második helyiség csatlakozással

Műszaki adatok

ER 100 EG - Műszaki adatok

Termék ER 100 EG
Modell Alapterhelési kapcsolás
Légmennyiség 35 m³/h / 100 m³/h
Fordulatszám 900 1/min / 1.850 1/min
Légáramlás iránya Elszívás
Szabályozható fordulatszám
Feszültségfajta Váltóáram
Feszültségosztály 230 V
Hálózati frekvencia 50 Hz
Teljesítménye 10 W / 29 W
Imax 0,09 A / 0,15 A
Védelmi fokozat IP X5
Hálózati kábel 5 x 1,5 mm²
Beszerelési hely Fal / Mennyezet
Beszerelés típusa süllyesztett
Rendszerfajta decentralizált
Anyag műanyag
Szín kalmárfehér, a RAL 9016-hoz hasonló
Szűrőosztály ISO Coarse 30 % (G2)
Kifúvási irány hátul
Közeg hőmérséklet Imax-nál 40 °C
Hangnyomásszint 33 dB(A) / 49 dB(A) / Az adatok a DIN 18017-3 szerint hasonló A abszorpciós felületnélL = 10 m2
Csomagolási egység 1 darab
Termékszám 0084.0383



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA7, alacsony (dB(A))

37

LWA7, magas (dB(A))

53

LWA7= ház és szabad beszívás hangteljesítményszintje dB-ben

Tartozékok / Tartozék -hoz

ER 100 EG - Tartozékok / Tartozék -hoz

Készülékhez tartozó kiegészítők

Általános tartozékok

speciális tartozék

Terméktípus Név Cikkszám Ár*(EUR) akció
Süllyesztett beszerelésű ház ER-UP/GH süllyesztett beszerelésű ház - - -

Termékleírás

Termékmegnevezés

ER 100 EG

rövid leírás

Ventilátor betét fedéllel és szűrővel, ER-UP/GH süllyesztett beszerelésű házba való beszereléshez, légmennyiség 35 / 100 m³/h alapterhelés kapcsolóval

Termékleírás

Alapterhelési kapcsolású kivitel

  • A készülék folyamatos működéssel 35 m³/h-val fut.
  • A teljes terhelésű fokozat be-/kikapcsolása a világításkapcsolón vagy egy külön kapcsolón keresztül.
  • Nem szabályozható fordulatszám.
  • Kapcsolási változat: egy kiegészítő kapcsolóval az alapterhelés be- és kikapcsolható (lásd a kapcsolási rajzot az interneten).

Jellemzők

  • Ventilátor burkolattal és G2-szűrővel (ISO Coarse > 30% osztály) ER-UP/GH süllyesztett beszerelésű házba történő beszereléshez.
  • Egy vagy két helyiség szellőztetéséhez egyetlen ventilátor használatával (kivétel: ER ... EH kivitel).
  • Egyszerű szűrőcsere szerszám használata nélkül.
  • A burkolat ± 5°-kal elfordítható az esetleg ferdén behelyezett ház kiegyenlítése érdekében.
  • A ventilátor könnyű és gyors szerelése a házban a pattintásos rögzítésnek és az elektromos dugaszoló összekötőknek köszönhetően.
  • Kalmárfehér, a RAL 9016-hoz hasonló szín.
  • Az összes MAICO ER készülék IP X5 védelmi fokozattal rendelkezik, és a DIN VDE 0100-701 szerinti 1-es körben is beszerelhető, még ott is, ahol sugárban fellépő víz is előfordul. A részleteket lásd a Tervezési útmutatóban.
  • II. védelmi osztály.
  • A rendkívül meredek jelleggörbe az ER ventilátorok magas nyomáskapacitását mutatja.
  • Robusztus energiatakarékos kondenzátor motor.
  • Motor túlmelegedés elleni védelemmel.
  • Mindkét oldalon zárt, karbantartást nem igénylő golyóscsapágyakkal.
  • A térfogatáram jelleggörbét és a légszivárgás mennyiségét a TÜV Bayern e. V. (bajorországi műszaki felügyelet) ellenőrizte. A légszivárgás térfogatárama < 0,01 m³/h.
