Falon kívüli ventilátor, tűzvédelem
ER-APB 100
Gyártó: MAICO
Falon kívüli ventilátor tűzvédelmi fém zárózsaluval elszíváshoz, légmennyiség 100 m³/h
Alkalmazási példák: Fürdőszoba, Konyha, Többcsaládos ház, Tartózkodási helyiség, Étkezők
Termék adatlap

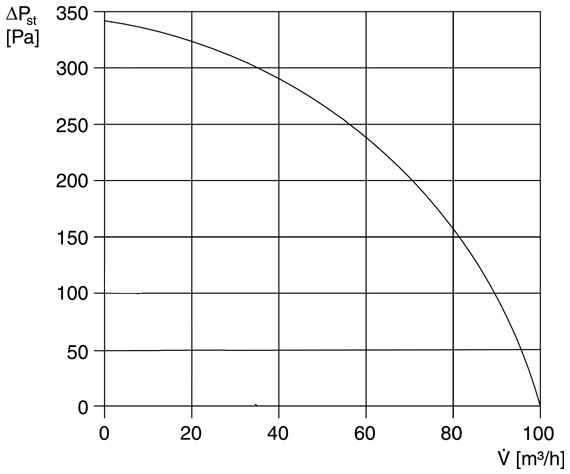

Jelleggörbe
Méretarányos rajz
ER-APB 100 - Méretarányos rajz [mm]
Műszaki adatok
ER-APB 100 - Műszaki adatok
Tartozékok / Pótalkatrészek
ER-APB 100 - Tartozékok / Pótalkatrészek
Készülékhez tartozó kiegészítők
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Tartalék légszűrők | ZF 60/100 | 0093.0331 | igény szerint | |
| Tartalék légszűrők | ZF 60/100 nagy csomag | 0093.0885 | igény szerint | |
| Hangszigetelő elem | ER-SE AP | 0192.0679 | igény szerint | |
| Tartalék légszűrők | ZF 60/100 Már nem szállítható | 0093.0680 | igény szerint |
Általános tartozékok
Pótalkatrészek
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Fedél | ABD AP ER 60/100/Centro | E059.1037.0001 | igény szerint | |
| Ház | GH AP ER 60/100/Centro | E059.1036.9001 | igény szerint | |
| Alsó házrész | GHU ER-APB/Centro-APB | E059.1035.9200 | igény szerint | |
| Nyomtatott áramköri lap | PL ER 100 | E101.1013.9002 | igény szerint | |
| Ventilátor egység | VE ER-APB 100 | E084.0176.0000 | igény szerint |
Termékleírás
Termékmegnevezés
ER-APB 100
rövid leírás
Falon kívüli ventilátor tűzvédelmi fém zárózsaluval elszíváshoz, légmennyiség 100 m³/hTermékleírás
Alapkivitel
- ER 100: Szabályozható fordulatszám.
- ER 60: Nem szabályozható fordulatszám.
Jellemzők
- Falon kívüli ventilátor ISO Coarse 30% (G2) szűrővel konyhákból, fürdőszobákból és WC-kből történő elszívásra.
- DN 75/80 fém kifúvó csonk karbantartást nem igénylő fém zárózsaluval és önkioldó berendezéssel a tűzátterjedés megakadályozásához K90-18017.
- A fém zárózsalu hidegfüst zsaluként is szolgál.
- A ház elfordítható oly módon, hogy a kifúvó csonkot a bal felső vagy jobb felső irányban lehessen csatlakoztatni a fő légcsatornához.
- Egyszerű szűrőcsere szerszám használata nélkül.
- A ventilátor könnyű és gyors szerelése a házban a pattintásos rögzítésnek és az elektromos dugaszoló összekötőknek köszönhetően.
- Kalmárfehér, a RAL 9016-hoz hasonló szín.
- Az összes MAICO ER készülék IP X5 védelmi fokozattal rendelkezik, és a DIN VDE 0100-701 szerinti 1-es körben is beszerelhető, még ott is, ahol sugárban fellépő víz is előfordul. A részleteket lásd a Tervezési útmutatóban.
- II. védelmi osztály.
- A rendkívül meredek jelleggörbe az ER ventilátorok magas nyomáskapacitását mutatja.
- Robusztus energiatakarékos kondenzátor motor.
- Motor túlmelegedés elleni védelemmel.
- Mindkét oldalon zárt, karbantartást nem igénylő golyóscsapágyakkal.
- A térfogatáram jelleggörbét és a légszivárgás mennyiségét a TÜV Bayern e. V. (bajorországi műszaki felügyelet) ellenőrizte. A légszivárgás térfogatárama < 0,01 m³/h.
- Aknazajszint-különbség a DIN 52210-6 szerint, az IAB Oberursel vizsgálata alapján.
- VDE jellel.
- Általános építésfelügyeleti engedély, engedély sz. Z-51.1-38.
- Az engedélyezési határozatok kikérhetők, vagy megtekinthetők honlapunkon: www.maico-ventilatoren.com.

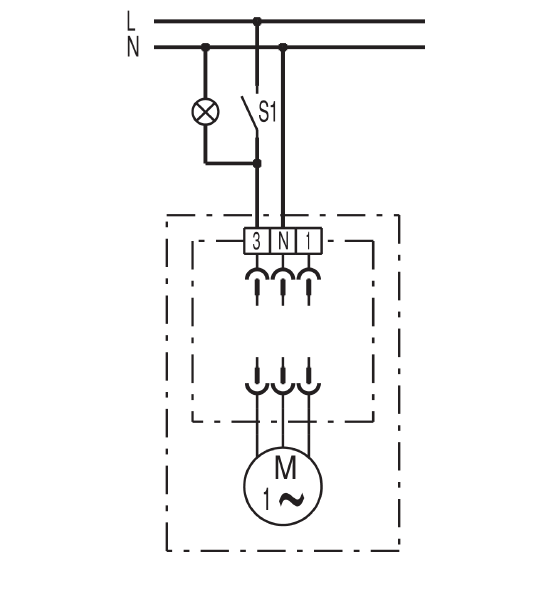

Kapcsolási rajzok
ER-APB 100 - Kapcsolási rajzok
S1 Be / Ki kapcsoló
Letöltések / videok
ER-APB 100 - Letöltések / videok
Előmodell - utánmodell
ER-APB 100 - Utánmodell
| Terméktípus | Név | Cikkszám | akció |
|---|---|---|---|
| Falra szerelhető ház, tűzvédelem | ER GH APB | 0084.0353 |
