Légelosztó doboz lemezből, 8-szoros

MF-BV63-125-8

Termékszám: 0018.0525
Gyártó: MAICO
Légelosztó acéllemezből, 1-soros, 8 x rugalmas csőhöz MF-F63, bevezető cső DN 125, szélesség x magasság x... több információ
Alkalmazási példák: Családi ház, Többcsaládos ház, Ipari épületek, Irodaépületek, Modernizálás
Termék adatlap

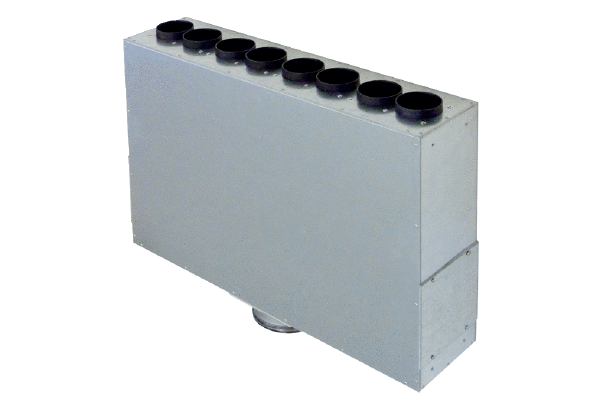

MF-BV63-125-8 IM0014000.PNG Légelosztó acéllemezből, 1-soros, 8 x rugalmas csőhöz MF-F63, bevezető cső DN 125, szélesség x magasság x mélység: 650 x 150 x 450 mm
Vissza
  • A Jegyzetlapra
MF-BV63-125-8
MF-BV63-160-14
MF-BV75-125-6
MF-BV75-160-12
MF-BV90-125-5

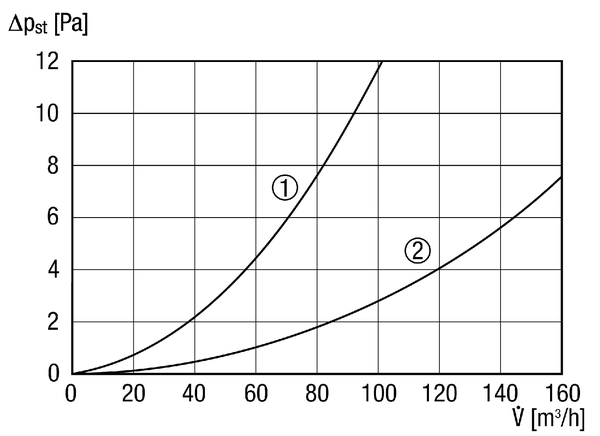

Jelleggörbe

MF-BV63-125-8 - Jelleggörbe

  1. Elosztó 50 %-ban nyitva
  2. Elosztó 100 %-ban nyitva

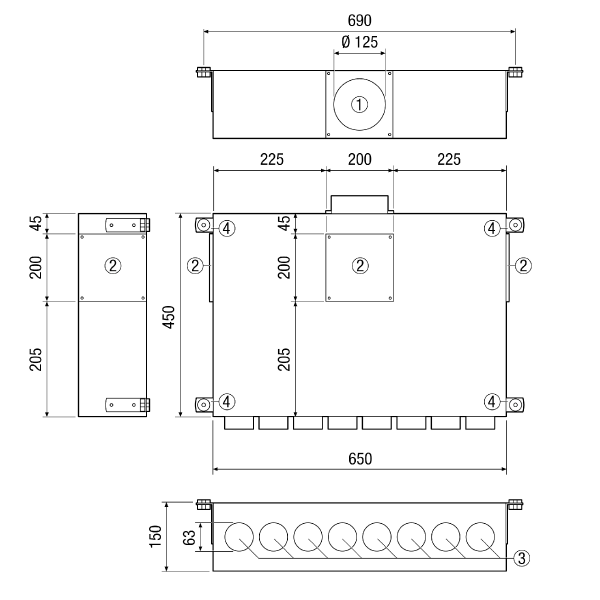

Méretarányos rajz

MF-BV63-125-8 - Méretarányos rajz [mm]

  1. Csatlakozócsonkok szellőztető készülékhez
  2. Ellenőrző nyílás, kicserélhető az 1. csőcsatlakozással
  3. Csatlakozás rugalmas cső MF-F
  4. Rögzítőlyukak menetes rudakhoz

Műszaki adatok

MF-BV63-125-8 - Műszaki adatok

Termék MF-BV63-125-8
Légáramlás iránya Szellőztetés vagy elszívás
Térfogatáram 160 m³/h / ajánlott
Anyag acéllemez, horganyzott
Súly 9,6 kg
Súly csomagolással 10,87 kg
Csatlakozási átmérő 125 mm
Rugalmas cső csatlakozási átmérő 63 mm
Csőcsatlakozások száma 8
Szélesség 650 mm
Magasság 150 mm
Mélység 450 mm
Szélesség csomagolással együtt 670 mm
Magasság csomagolással együtt 180 mm
Mélység csomagolással együtt 490 mm
Csomagolási egység 1 darab
Választék K
GTIN (EAN) 4012799185253
Termékszám 0018.0525

Tartozékok / Tartozék -hoz

MF-BV63-125-8 - Tartozékok / Tartozék -hoz

Készülékhez tartozó kiegészítők

Terméktípus Név Cikkszám Ár*(EUR) akció
Rugalmas cső MF-F63 0055.0097 igény szerint
  • A Jegyzetlapra
Tömítőgyűrű MF-FDR63 0175.0261 igény szerint
  • A Jegyzetlapra
90°-os lemezív MF-B63 0018.0068 igény szerint
  • A Jegyzetlapra
Csőhüvely dugasz MF-FSM63 0059.0973 igény szerint
  • A Jegyzetlapra
Szűkítőidom MF-RZ75/63 0018.0072 igény szerint
  • A Jegyzetlapra
Szelep adapter MF-A63 0059.0965 igény szerint
  • A Jegyzetlapra
Könyök MF-WLF100/63/63 0018.0071 igény szerint
  • A Jegyzetlapra
Könyök MF-W100 80/150 0018.0494 igény szerint
  • A Jegyzetlapra
Könyök MF-WL100 80/150 0018.0495 igény szerint
  • A Jegyzetlapra
Könyök MF-WL125 80/150 0018.0499 igény szerint
  • A Jegyzetlapra
Beillesztő adapterek MF-WE63 0059.0966 igény szerint
  • A Jegyzetlapra
Padlózat-/fali kivezetés MF-FBWA 63 0152.0057 igény szerint
  • A Jegyzetlapra
Rögzítőbilincs MF-S63 0018.0471 igény szerint
  • A Jegyzetlapra
Végdugó MF-FST63 0059.0976 igény szerint
  • A Jegyzetlapra
Tisztító készlet MF-R63 0058.0011 igény szerint
  • A Jegyzetlapra
Rugalmas cső MA-FR63 0152.0090 igény szerint
  • A Jegyzetlapra
Kábel kötöző MF-K Már nem szállítható 0199.0184 igény szerint
  • A Jegyzetlapra

általános tartozék

Terméktípus Név Cikkszám Ár*(EUR) akció
Központi szellőztető készülék WS 160 Flat ET 0095.0090 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 160 Flat BET 0095.0092 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 160 Flat KET 0095.0091 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 160 Flat KBET 0095.0093 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 160 Flat KBZET 0095.0094 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 R 0095.0276 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 RET 0095.0277 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 L 0095.0278 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 LET 0095.0279 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KR 0095.0280 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KRET 0095.0281 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KL 0095.0282 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KLET 0095.0283 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KBR 0095.0087 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KBRET 0095.0114 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KBL 0095.0088 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 170 KBLET 0095.0115 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 300 Flat R 0095.0140 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 300 Flat L 0095.0141 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 300 Flat BR 0095.0142 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 300 Flat BL 0095.0143 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 300 Flat KBR 0095.0144 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 300 Flat KBL 0095.0145 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 B 0095.0221 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 BR 0095.0262 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 K 0095.0222 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KR 0095.0263 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KB 0095.0223 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KBR 0095.0264 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 ET 0095.0224 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 RET 0095.0265 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 BET 0095.0225 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 BRET 0095.0266 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KET 0095.0226 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KRET 0095.0267 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KBET 0095.0227 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 320 KBRET 0095.0268 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 B 0095.0229 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 BR 0095.0269 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 K 0095.0230 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KR 0095.0270 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KB 0095.0231 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KBR 0095.0271 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 ET 0095.0232 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 RET 0095.0272 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 BET 0095.0233 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 BRET 0095.0273 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KET 0095.0234 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KRET 0095.0274 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KBET 0095.0235 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WS 470 KBRET 0095.0275 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WR 310 0095.0220 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WR 310 R 0095.0260 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WR 410 0095.0228 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék WR 410 R 0095.0261 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék Trio LZ Már nem szállítható 0095.0124 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék Trio LZV Már nem szállítható 0095.0125 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék Trio QZ-AL Már nem szállítható 0095.0126 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék Trio QZ-ALV Már nem szállítható 0095.0127 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék Trio QZ-AR Már nem szállítható 0095.0128 igény szerint
  • A Jegyzetlapra
Központi szellőztető készülék Trio QZ-ARV Már nem szállítható 0095.0129 igény szerint
  • A Jegyzetlapra

Termékleírás

Termékmegnevezés

MF-BV63-125-8

rövid leírás

Légelosztó acéllemezből, 1-soros, 8 x rugalmas csőhöz MF-F63, bevezető cső DN 125, szélesség x magasság x mélység: 650 x 150 x 450 mm

Termékleírás

  • Légelosztó doboz lemezből hangszigetelt belső burkolattal
  • Elülső lemez beépített MF-WE műanyag beillesztő adapterekkel az MF-F rugalmas csövek pontos és gyors betolhatóság érdekében.
  • Kiszállításkor a beillesztő adapterek fele zárókupakkal van ellátva.
  • 4 gumi rögzítővel ellátva hangszigetelt fali- ill. mennyezeti beszereléshez.
  • 3 leszerelhető ellenőrző-csatlakozó lemez (2 oldalt, 1 alul az elosztószekrényen).
  • Homlokzati fő csőcsatlakozás (NW 125/ NW 160), áthelyezhető az ellenőrző-csatlakozó lemezeken.
  • Alkalmazás átmeneti- ill. 90°-os elosztóként.
  • Szükséges tartozékok: Tömítőgyűrűk MF-FDR.
