Osiowy wentylator kanałowy

DZR 25/4 B Ex t

Numer artykułu: 0086.0721
Producent: MAICO
Osiowy wentylator kanałowy, DN 250, prąd trójfazowy, konstrukcja przeciwwybuchowa, medium: pył

Karta danych wyrobu
DZR 25/4 B Ex t IM0009991.PNG Osiowy wentylator kanałowy, DN 250, prąd trójfazowy, konstrukcja przeciwwybuchowa, medium: pył
DZR 25/4 B Ex t IM0019950.PNG Osiowy wentylator kanałowy, DN 250, prąd trójfazowy, konstrukcja przeciwwybuchowa, medium: pył
DZR 25/4 B Ex t IM0017898.PNG Osiowy wentylator kanałowy, DN 250, prąd trójfazowy, konstrukcja przeciwwybuchowa, medium: pył

Charakterystyka

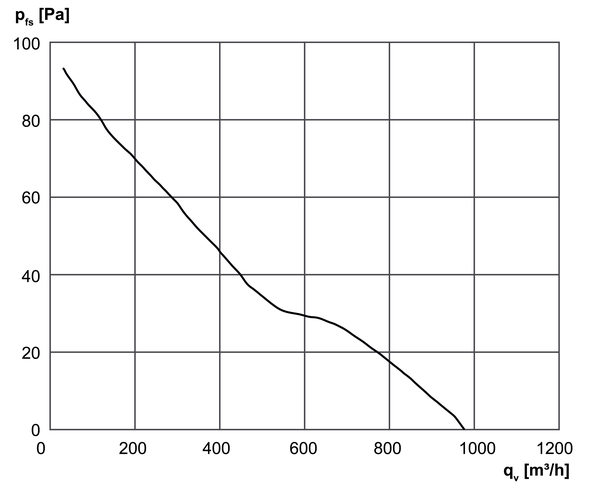

DZR 25/4 B Ex t - Charakterystyka

Rysunek wymiarowy

DZR 25/4 B Ex t - Rysunek wymiarowy [mm]

Ilość otworów w kołnierzu: 6

Dane Techniczne

DZR 25/4 B Ex t - Dane Techniczne

Artykuł DZR 25/4 B Ex t
Wydajność powietrza 980 m³/h
Prędkość obrotów 1.475 1/min
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 38 W
cosφ 0,28
INom 0,19 A
Imaks. przy UZnam. 0,19 A
Stopień ochrony IP 64
Klasa izolacji F
Materiał Blacha stalowa, cynkowana
Kolor ocynkowany
Ciężar 8,5 kg
Ciężar z opakowaniem 9,44 kg
Wielkość nominalna 250 mm
Szerokość 372 mm
wysokość 372 mm
Głębokość 300 mm
Szerokość z opakowaniem 420 mm
Wysokość z opakowaniem 430 mm
Głębokość z opakowaniem 330 mm
Oznaczenie EX zgodnie z dyrektywą ATEX Ex II 2 D
Oznaczenie EX zgodnie z normą Ex tb IIIB T200°C Db IP64 X / Ex h IIIB T200°C Db X
Ta - temperatura otoczenia -20°C ≤ Ta ≤ +60°C
Czas tA 450 sek
Tryb pracy S1
PTC DIN 44082 M 100
Świadectwo badania zgodności ze wzorcem konstrukcyjnym WE TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X
Klasa temperaturowa T200°C
Klasa cieplna materiałów izolacyjnych Th. Cl. 155 (F)
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799867210
Numer katalogowy 0086.0721



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, wysoki (dB)

65

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

Opis wyrobu

Opisproduktu

DZR 25/4 B Ex t

krótki opis

Osiowy wentylator kanałowy, DN 250, prąd trójfazowy, konstrukcja przeciwwybuchowa, medium: pył

Opis wyrobu

Wersja produktu

  • Do zastosowania w temperaturze -20 °C ≤ Ta ≤ +60 °C.

Szczególne właściwości

  • Osiowy wentylator kanałowy, przeciwwybuchowy, medium: pył.
  • Ochrona przeciwwybuchowa i atesty wg ATEX i IECEx.
  • Ex II 2 D Ex tb IIIB T135°C/T200°C Db IP64 X / Ex II 2 D Ex h IIIB T135°C/T200°C Db X.
  • Wartości temperatury roboczej zależą od klasy temperaturowej: T135°C -20°C ≤ Ta ≤ +40°C, T200°C -20°C ≤ Ta ≤ +60°C.
  • Zakwalifikowany do wszystkich pyłów z grupy Ex IIIA i IIIB.
  • Wentylatory MAICO Ex spełniają wymagania w zakresie bezpieczeństwa określone w dyrektywie europejskiej 2014/34/UE dla urządzeń i systemów ochronnych w strefach zagrożenia wybuchem.
  • Dla strefy 21 i 22.
  • Rodzaje ochrony przeciwzapłonowej: „t“ – ochrona przez obudowę i „c“– bezpieczeństwo konstrukcyjne.
  • Stopień ochrony IP 64.
  • Możliwość przełączania na nawiew lub wyciąg powietrza.
  • Tuleja kanału z ocynkowanej blachy stalowej, z obu stron z kołnierzem – układ otworów wg DIN 24155
  • Do łatwego i bezpośredniego montażu w systemie kanałów rurowych.
  • Możliwość montażu w każdym położeniu.

Wirnik

  • Wirnik osiowy z tworzywa sztucznego przewodzącego prąd.
  • Jakość wyważenia zespołu silnik-wirnik G 6,3 wg kategorii BV-3 zgodnie z ISO 14694.

Kierunek przepływu powietrza

  • Kierunek przepływu powietrza jest oznaczony.
  • Standardowy tryb wywiewu, kierunek przepływu powietrza, powietrze ssane przez silnik.

Silnik

  • Wytrzymały silnik trójfazowy z łożyskami kulkowymi, niewymagający konserwacji.
  • Możliwość pracy nawrotnej.
  • Tryb nawrotny: Natężenie przepływu zmniejsza się o ok. 35% przy anormalnym kierunku przepływu powietrza.
  • Tryb pracy S1 (praca ciągła).
  • Możliwa regulacja prędkości obrotowej za pomocą transformatora TR... Wyjątek: DZR 35/2 B Ex...
  • Temperatura w silniku wentylatora jest monitorowana przez termistor PTC. Termistory PTC muszą być przyłączone do układu przełączającego (zabezpieczenie zgodnie z dyrektywą UE 2014/34/UE), który trwale odłącza wentylator od sieci przy zbyt wysokich temperaturach.
  • Jako układ przełączający zaleca się system wyzwalacza termistorowego MAICO MVS 6 lub TMS.

Przyłącze elektryczne

  • Skrzynka zaciskowa zamontowana na wentylatorze, przeciwwybuchowa, ze śrubowym złączem kablowym.

Wymagana technika bezpieczeństwa

  • Do zabezpieczenia urządzeń DZR-Ex potrzebny jest system wyzwalacza termistorowego.
  • Maico oferuje systemy wyzwalacza termistorowego MVS 6 oraz TMS.
  • System wyzwalacza termistorowego MVS 6.
    • Kompletny samodzielny system.
    • Do monitorowania maksymalnej temperatury silnika.
    • Badanie zgodności ze wzorcem konstrukcyjnym zgodnie z dyrektywą 2014/34/UE (ATEX).
    • Instalacja wyłącznie w strefach nie zagrożonych wybuchem.
  • Termistor ochronnego przekaźnika maszyny TMS.
    • Do monitorowania maksymalnej temperatury silnika.
    • Nadaje się do montażu w szafach sterowniczych.
    • Badanie zgodności ze wzorcem konstrukcyjnym zgodnie z dyrektywą 2014/34/UE (ATEX).
    • Instalacja wyłącznie w strefach nie zagrożonych wybuchem.

Wskazówki dotyczące bezpieczeństwa

  • W przypadku swobodnego zasysania/wydmuchu wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z DIN EN ISO 13857, np. za pomocą kratki ochronnej SG.

Modele specjalne

  • Na żądanie i za dopłatą dostępne są wersje na napięcia specjalne.
  • Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
  • Wykonalność musi być badana indywidualnie dla każdego przypadku.
