Charakterystyka

EZS 20/4 E Ex e - Charakterystyka

Rysunek wymiarowy

EZS 20/4 E Ex e - Rysunek wymiarowy [mm]

Dane Techniczne

Artykuł	EZS 20/4 E Ex e
Wykonanie	stalowy pierścień ścienny
Wydajność powietrza	440 m³/h
Prędkość obrotów	1.340 1/min
Typ wirnika	osiowo
z możliwością regulacji obrotów	−
Możliwość pracy nawrotnej	−
Typ napięcia	Prąd zmienny
Napięcie znamionowe	230 V
Częstotliwość sieci	50 Hz
Wydajność nominalna	45 W
cosφ	0,61
I_Nom	0,33 A
I_maks.przy U_Znam.	0,34 A
Stopień ochrony	IP 64
Klasa izolacji	B
Miejsce montażu	Ściana / Sufit
Rodzaj montażu	natynkowy
Pozycja montażowa	pionowo / poziomo
Materiał	Blacha stalowa, cynkowana
Materiał obudowy	Blacha stalowa, cynkowana
Kolor	ocynkowany
Ciężar	3,36 kg
Ciężar z opakowaniem	4,02 kg
Wielkość nominalna	200 mm
Szerokość	345 mm
wysokość	345 mm
Głębokość	170,5 mm
Szerokość z opakowaniem	320 mm
Wysokość z opakowaniem	320 mm
Głębokość z opakowaniem	280 mm
Oznaczenie EX zgodnie z dyrektywą ATEX	Ex II 2 G
Oznaczenie EX zgodnie z normą	Ex eb IIB + H₂ T3 Gb / Ex h IIB + H₂ T3 Gb
Ta - temperatura otoczenia	-20 °C ≤ Ta ≤ +40 °C
I_A/I_N	1,5
Czas t_E	300 sek
Tryb pracy	S1
Świadectwo badania zgodności ze wzorcem konstrukcyjnym WE	TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X
Klasa temperaturowa	T3
Klasa cieplna materiałów izolacyjnych Th. Cl.	130 (B)
Jednostka opakowaniowa	1 sztuka
Asortyment	C
GTIN (EAN)	4012799942009
Numer katalogowy	0094.0200

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Ogółem
L_WA7, wysoki (dB(A))	–	–	–	–	–	–	–	–	57

L_WA7= Poziom mocy akustycznej obudowy i wolnego wlotu w dB

Akcesoria

Typ wyrobu	Nazwa	Nr kat.	Cena*(EUR)

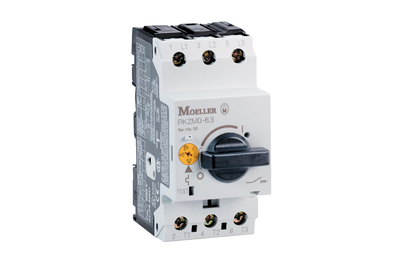

Wyłączniki zabezpieczające silnik	MVEx 0,4	0157.0547	na żądanie
Różnicowy wyłącznik ciśnieniowy	DDEx 500	0157.0302	na żądanie
Czujnik drgań	SWEx	0157.0303	na żądanie

Typ wyrobu	Nazwa	Nr kat.	Cena*(EUR)
Żaluzja	AS 20 Ex Nowość	0151.0402	na żądanie
Ramka łącząca	ZVR 20	0093.0191	na żądanie
Kratka zewnętrzna	MLZ 20	0151.0101	na żądanie
Tuleja przedłużająca	VH 20	0055.0030	na żądanie

Opis wyrobu

Opisproduktu

Name: EZS 20/4 E Ex e
Brand: MAICO
SKU: 0094.0200

Osiowy wentylator ścienny ze stalowym pierścieniem ściennym, DN 200, prąd przemienny, konstrukcja przeciwwybuchowa, medium: gaz

Osiowy wentylator ścienny, konstrukcja przeciwwybuchowa, medium: gaz.
Ochrona przeciwwybuchowa i atesty wg ATEX i IECEx.
Zakwalifikowany do wszystkich gazów i par z grupy Ex IIA i IIB oraz dodatkowo do wodoru.
Wentylatory MAICO Ex spełniają wymagania w zakresie bezpieczeństwa określone w dyrektywie europejskiej 2014/34/UE dla urządzeń i systemów ochronnych w strefach zagrożenia wybuchem.
Dla stref 1 i 2.
Rodzaje ochrony przeciwzapłonowej: „e” – zwiększone bezpieczeństwo i „c” – bezpieczeństwo konstrukcyjne.
Stopień ochrony IP 64.
Kratka ochronna po stronie ssącej, zabezpieczenie przed dotknięciem zgodne z DIN EN ISO 13857.
Możliwość montażu w każdym położeniu.

Wirnik osiowy z tworzywa sztucznego przewodzącego prąd.
Jakość wyważenia zespołu silnik-wirnik G 6,3 wg kategorii BV-3 zgodnie z ISO 14694.

Kierunek przepływu powietrza jest oznaczony.
Standardowy tryb wywiewu, kierunek przepływu powietrza, powietrze ssane przez silnik.

Silnik o biegunach dzielonych z łożyskami kulkowymi, niewymagający konserwacji, zamontowany do wentylatora, gotowy do podłączenia.
Tryb pracy S1 (praca ciągła).
Nienawrotny.
Regulacja prędkości obrotowej jest niedopuszczalna.
Zabezpieczenie przeciążeniowe wyłącznikiem zabezpieczającym silnik MAICO MVEx 0,4.

Do zabezpieczania urządzeń EZQ/EZS-Ex wymagany jest wyłącznik zabezpieczający silnik.
Maico oferuje wyłącznik zabezpieczający silnik MVEx 0,4 do monitorowania prądu silnika.

Na żądanie i za dopłatą dostępne są wersje specjalne dla innych napięć.
Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
Wykonalność musi być badana indywidualnie dla każdego przypadku.
