Osiowy wentylator kanałowy

EZR 20/2 B

Numer artykułu: 0086.0000
Producent: MAICO
Osiowy wentylator kanałowy, DN 200, prąd przemienny
Przykłady zastosowań: Układ wyciągu powietrza dla maszyn, Sala ekspozycyjna, Biuro mistrza, Warsztat, Zakład produkcyjny
Karta danych wyrobu
EZR 20/2 B IM0009987.PNG Osiowy wentylator kanałowy, DN 200, prąd przemienny

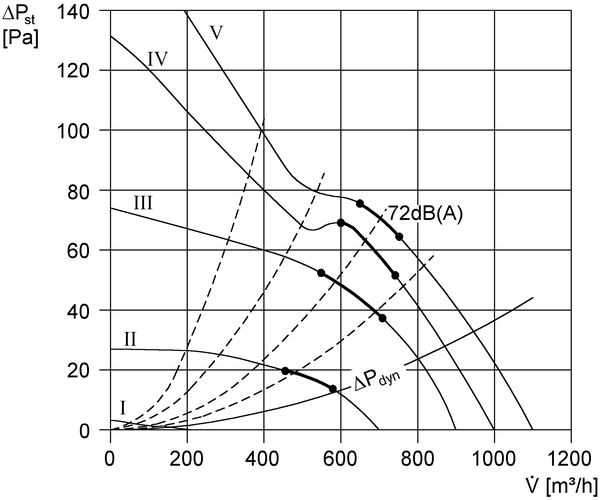

Charakterystyka

EZR 20/2 B - Charakterystyka

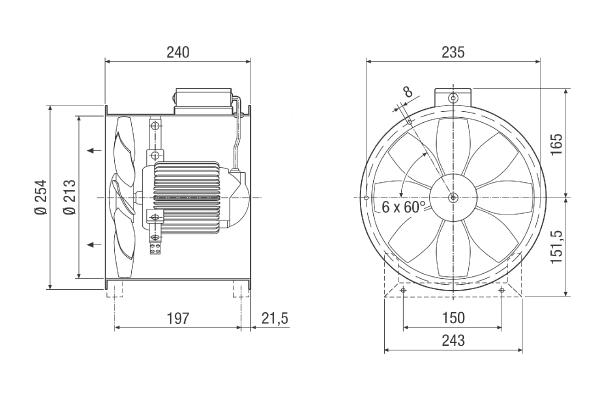

Rysunek wymiarowy

EZR 20/2 B - Rysunek wymiarowy [mm]

Ilość otworów w kołnierzu: 6

Dane Techniczne

EZR 20/2 B - Dane Techniczne

Artykuł EZR 20/2 B
Wydajność powietrza 1.100 m³/h
Prędkość obrotów 2.850 1/min
Typ wirnika osiowo
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 65 W
INom 0,3 A
IMax 0,51 A
Stopień ochrony IP 55
Klasa izolacji B
Przełączalna liczba biegunów
Pozycja montażowa poziomo / pionowo
Materiał Blacha stalowa, cynkowana
Kolor srebrny
Ciężar 5,93 kg
Ciężar z opakowaniem 6,52 kg
Wielkość nominalna 200 mm
Szerokość 254 mm
wysokość 317 mm
Głębokość 240 mm
Szerokość z opakowaniem 345 mm
Wysokość z opakowaniem 340 mm
Głębokość z opakowaniem 265 mm
Temperatura powietrza przetłaczanego przy prądzie nominalnym -20 °C do 60 °C
Temperatura powietrza przetłaczanego przy IMax -20 °C do 60 °C
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799860006
Numer katalogowy 0086.0000



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA2, S1 (dB(A))

14

19

28

23

23

18

21

26

32

LWA2, S2 (dB(A))

18

36

46

45

44

43

39

39

52

LWA2, S3 (dB(A))

23

37

53

52

52

52

48

44

59

LWA2, S4 (dB(A))

26

38

54

54

54

54

50

46

61

LWA2, S5 (dB(A))

27

39

54

55

55

55

51

47

62

LWA5, S1 (dB(A))

21

15

29

34

26

18

21

23

36

LWA5, S2 (dB(A))

23

35

54

58

56

58

55

43

63

LWA5, S3 (dB(A))

35

40

61

64

63

65

63

53

71

LWA5, S4 (dB(A))

40

40

58

71

66

67

64

55

74

LWA5, S5 (dB(A))

37

40

57

74

67

68

65

56

76

LWA6, S1 (dB(A))

14

21

26

32

30

25

24

24

36

LWA6, S2 (dB(A))

25

37

49

60

64

62

58

47

68

LWA6, S3 (dB(A))

32

41

54

68

70

69

65

57

74

LWA6, S4 (dB(A))

36

41

51

68

72

71

67

60

76

LWA6, S5 (dB(A))

34

42

52

70

73

72

68

60

77

LWA2= Poziom mocy akustycznej obudowy w dB

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA6= Poziom mocy akustycznej wolnego wylotu w dB

Akcesoria

EZR 20/2 B - Akcesoria

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Żaluzja AS 20 0151.0330 na żądanie
  • Do notatnika
Żaluzja, ręczna RS 20 0151.0338 na żądanie
  • Do notatnika
Siłownik MS 2 0093.0403 na żądanie
  • Do notatnika
Kratka wewnętrzna IG 20 0059.0171 na żądanie
  • Do notatnika
Kratka ochronna, metalowa SG 20 0150.0114 na żądanie
  • Do notatnika
Kratka ochronna, tworzywo sztuczne SGK 20 0059.0161 na żądanie
  • Do notatnika
Złączka elastyczna ELA 20 0092.0265 na żądanie
  • Do notatnika
Złącze elastyczne EL 20 0092.0154 na żądanie
  • Do notatnika
Przeciwkołnierz z króćcem GS 20 0055.0168 na żądanie
  • Do notatnika
Dysza ssawna AD 20 0180.0628 na żądanie
  • Do notatnika
Stopa montażowa FU 20 0036.0069 na żądanie
  • Do notatnika
Amortyzator drgań GP 10 0092.0151 na żądanie
  • Do notatnika
Wyłącznik główny, odłącznik serwisowy HS 3 0157.0736 na żądanie
  • Do notatnika
Przełącznik obrotowy DS 10 0157.0410 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów W 1 0157.0101 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów WU 1 Produkt wycofywany 0157.0102 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów FS 7 0016.0107 na żądanie
  • Do notatnika
Stycznik US 16 T 0157.0769 na żądanie
  • Do notatnika
Regulator obrotów STX 1,5 0157.1561 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STSX 2,5 0157.1564 na żądanie
  • Do notatnika
Przełącznik kierunku obrotów UWK 1 Produkt wycofywany 0157.0817 na żądanie
  • Do notatnika
Transformator 5-stopniowy TRE 0,6-2 0157.0157 na żądanie
  • Do notatnika
Transformator 5-stopniowy, szafa rozdzielcza TRE 1,6 S-2 0157.0162 na żądanie
  • Do notatnika
Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 ESS 20 0157.0749 na żądanie
  • Do notatnika
Termostat THR 10-1 0157.0191 na żądanie
  • Do notatnika
Termostat TH 10 0157.0764 na żądanie
  • Do notatnika
Termostat TH 16 0157.0748 na żądanie
  • Do notatnika
System regulacji temperatury EAT 6 TG Produkt wycofywany 0157.0755 na żądanie
  • Do notatnika
Czujnik przepływu powietrza LW 9 0157.0779 na żądanie
  • Do notatnika
Higrostat HY 230 0157.0126 na żądanie
  • Do notatnika
Higrostat HY 230 I 0157.0127 na żądanie
  • Do notatnika
Regulator jakości powietrza EAQ 10/1 Produkt wycofywany 0157.0777 na żądanie
  • Do notatnika
Regulator obrotów, przełącznik kierunku obrotów STW 1 Produkt nie jest już dostępny 0157.0813 na żądanie
  • Do notatnika
Termostat THR 10 Produkt nie jest już dostępny 0157.0774 na żądanie
  • Do notatnika
Termostat THD 10 Produkt nie jest już dostępny 0157.0775 na żądanie
  • Do notatnika
System regulacji temperatury EAT 6 G/1 Produkt nie jest już dostępny 0157.0808 na żądanie
  • Do notatnika
Materiał montażowy i uszczelniający BD 20 Produkt nie jest już dostępny 0092.0132 na żądanie
  • Do notatnika
Regulator obrotów ST 1 Produkt nie jest już dostępny 0157.0810 na żądanie
  • Do notatnika
Regulator obrotów STU 1 Produkt nie jest już dostępny 0157.0814 na żądanie
  • Do notatnika
Regulator obrotów, tablica rozdzielcza STS 2,5 Produkt nie jest już dostępny 0157.0255 na żądanie
  • Do notatnika
System regulacji temperatury, moduł zasilacza EALT 6 Produkt nie jest już dostępny 0157.0756 na żądanie
  • Do notatnika
Higrostat HY 10 AP Produkt nie jest już dostępny 0157.0358 na żądanie
  • Do notatnika
Higrostat HY 10 UP Produkt nie jest już dostępny 0157.0357 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

EZR 20/2 B

krótki opis

Osiowy wentylator kanałowy, DN 200, prąd przemienny

Opis wyrobu

Wersja na prąd przemienny

  • Osiowy wentylator kanałowy, wersja na prąd przemienny.

Krótki opis

  • Tuleja kanału z ocynkowanej blachy stalowej, z kołnierzem z obu stron.
  • 8-łopatkowe wirniki wykonane z poliamidu wzmacnianego włóknem szklanym.
  • Otwory w kołnierzu zgodnie z normą DIN EN 12220:1998.
  • DZR 56/6 B i DZR 56/4 B: otwory z kołnierzem wg DIN EN 12220: 1998.
  • Aby zapobiec przenoszeniu drgań na system kanałów rurowych, należy stosować króćce elastyczne, wsporniki i amortyzatory drgań.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe.
  • Wentylatory są zgodne z Rozporządzeniem Komisji (UE) Nr 327/2011 w sprawie wykonania dyrektywy 2009/125/WE w odniesieniu do wymogów dotyczących ekoprojektu.
  • Praca bez wibracji dzięki dynamicznie wyważonemu wirnikowi i silnikowi (wał-wirnik), zgodnie z klasą jakości 6.3, DIN ISO 1940, część 1.
  • Wysoka sprawność po stronie wentylacyjnej, ciche odgłosy pracy.
  • Wydłużona trwałość dzięki materiałom o wysokiej jakości, takim jak cichobieżne łożyska kulkowe.
  • Wentylatory nie wymagają konserwacji.
  • Możliwość montażu w każdym położeniu.

Kierunek przepływu powietrza

  • Kierunek przepływu powietrza jest oznaczony.
  • Standardowy tryb wywiewu, kierunek przepływu powietrza, powietrze ssane przez silnik.

Silnik prądu przemiennego

  • Typoszereg EZR.
  • Silnik asynchroniczny.
  • Nie nadają się do tłoczenia powietrza nasyconego parą wodną.
  • Napięcie znamionowe 230 V, 50 Hz.
  • Wysoki stopień ochrony IP 55. Wyjątek: EZR ... D IP 54.
  • Z możliwością regulacji obrotów.
  • Urządzenia można bezstopniowo regulować opcjonalnymi nastawnikami prędkości obrotowej albo stopniowo przełączać opcjonalnym transformatorem 5-stopniowym.
  • Możliwość pracy nawrotnej.
  • Tryb nawrotny: natężenie przepływu zmniejsza się o ok. 35% przy anormalnym kierunku przepływu powietrza.
  • Silnik kondensatorowy z kondensatorem roboczym, w stanie gotowym do podłączenia w skrzynce zaciskowej.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe.
  • Przyłącza prowadzone w sposób bezpotencjałowy do zacisków muszą być podłączane do pełnozakresowego wyłącznika ochronnego silnika, np. MVE 10-1 (nie dotyczy EZR 25/4 D, EZR 30/6 B i EZR 35/6 B) lub obwodu sterowania stycznikiem.

Przyłącze elektryczne

  • Skrzynka zaciskowa z tulejami kablowymi zainstalowana na zewnątrz.

Wskazówki dotyczące bezpieczeństwa

  • Wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z normą DIN EN ISO 13857, np. kratką ochronną MAICO SG.

Modele specjalne

  • Na żądanie i za dopłatą dostępne są następujące wersje specjalne:
    • Niestandardowe wartości napięcia i częstotliwości.
    • Termistor PTC wyprowadzony bezpotencjałowo na zaciski.
    • Otwory spustu skroplin.
    • Wentylatory ze wzmocnionym zabezpieczeniem antykorozyjnym.
    • Skrzydła wirnika z aluminium.
  • Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
  • W przypadku eksploatacji z przemiennikami częstotliwości konieczne jest dokonanie uzgodnień z producentem.
  • W każdym przypadku konieczne jest sprawdzenie możliwości wykonania.

Spis treści

Schematy połączeń

EZR 20/2 B - Schematy połączeń

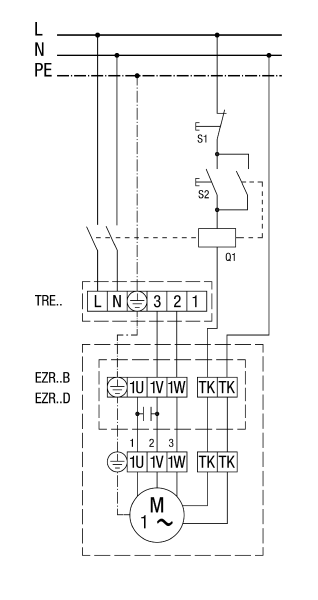

Z transformatorem 5-stopniowym TRE...

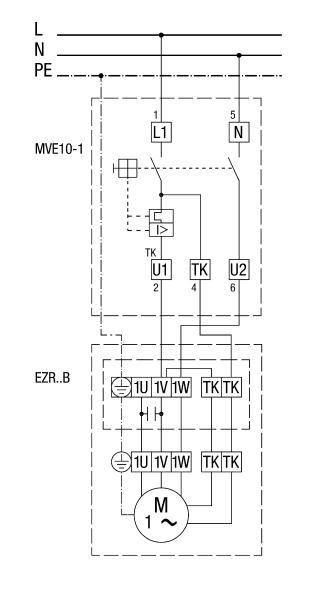

Z wyłącznikiem zabezpieczającym silnik MVE 10-1

MVE 10-1 nie dotyczy EZR 25/4 D, EZR 30/6 B i EZR 35/6 B

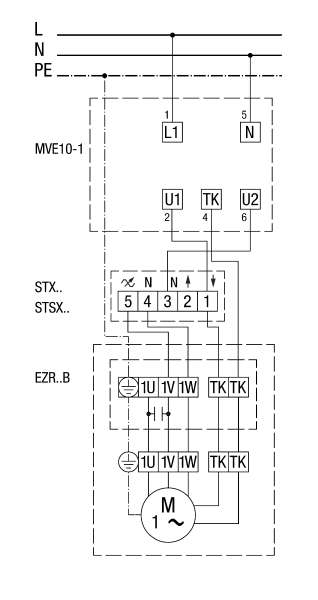

Z regulatorem prędkości obrotowej STX / STSX i wyłącznikiem zabezpieczającym silnik MVE 10-1

MVE 10-1 nie dotyczy EZR 25/4 D, EZR 30/6 B i EZR 35/6 B

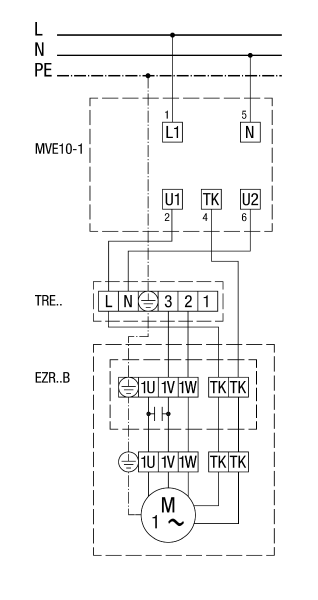

Z transformatorem 5-stopniowym TRE... i wyłącznikiem zabezpieczającym silnik MVE 10-1

MVE 10-1 nie dotyczy EZR 25/4 D, EZR 30/6 B i EZR 35/6 B

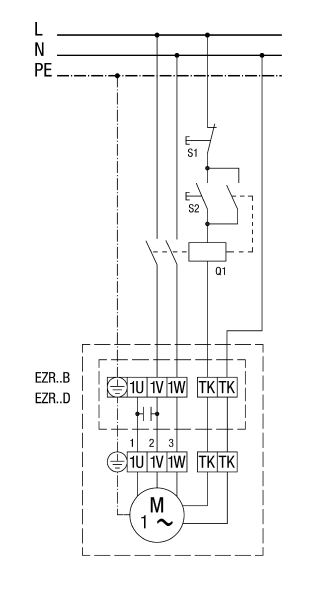

Z obwodem stycznika (samoprzełączającym)

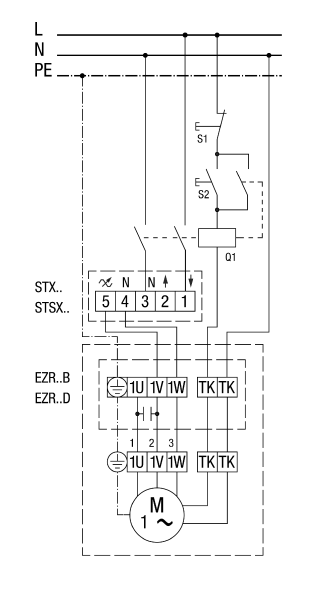

Z regulatorem prędkości obrotowej STX / STSX
