Odśrodkowy wentylator dachowy

DRD H 75/6

Numer artykułu: 0073.0059
Producent: MAICO
Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 2,2 kW, prąd trójfazowy
Przykłady zastosowań: Zakład produkcyjny, Stanowisko pracy, Obiekt handlowy
Karta danych wyrobu
DRD H 75/6 IM0020563.PNG Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 2,2 kW, prąd trójfazowy

Charakterystyka

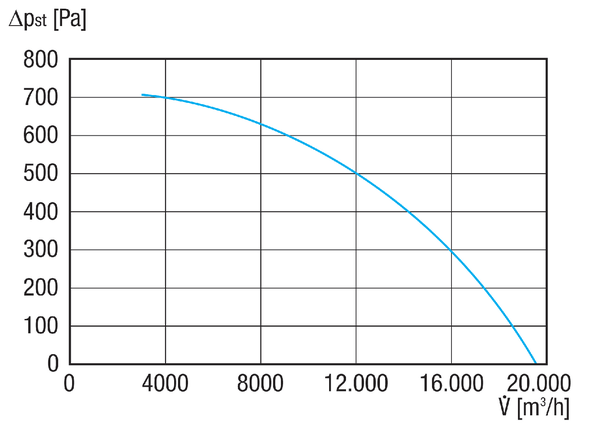

DRD H 75/6 - Charakterystyka

Rysunek wymiarowy

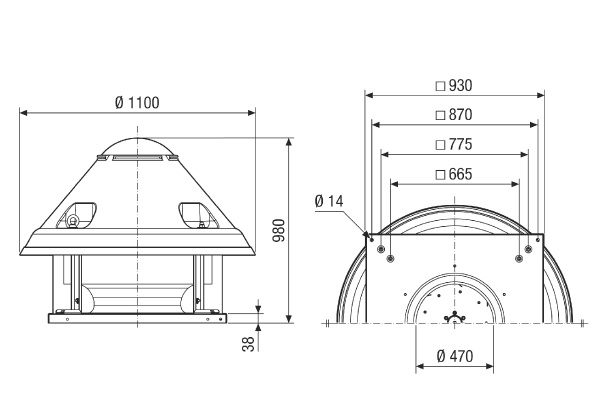

DRD H 75/6 - Rysunek wymiarowy [mm]

Dane Techniczne

DRD H 75/6 - Dane Techniczne

Artykuł DRD H 75/6
Wydajność powietrza 19.555 m³/h
Prędkość obrotów 970 1/min
Typ wirnika promieniowo
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 2.200 W
INom 5,7 A
Stopień ochrony IP 55
Klasa izolacji F
Przełączalna liczba biegunów
Miejsce montażu Dach
Pozycja montażowa pionowo
Materiał obudowy Blacha stalowa, cynkowana
Materiał wirnika Blacha stalowa, cynkowana
Kolor szary
Ciężar 165 kg
Ciężar z opakowaniem 173 kg
Wielkość 750 mm
Szerokość 930 mm
wysokość 980 mm
Głębokość 930 mm
Szerokość z opakowaniem 1.040 mm
Wysokość z opakowaniem 1.040 mm
Głębokość z opakowaniem 1.035 mm
Temperatura powietrza przetłaczanego przy IMax -20 °C do 80 °C
PTC DIN 44082 M 100
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799730590
Numer katalogowy 0073.0059



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, S5 (dB(A))

67

82

84

87

87

89

76

69

94

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

Opis wyrobu

Opisproduktu

DRD H 75/6

krótki opis

Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 2,2 kW, prąd trójfazowy

Opis wyrobu

Cechy

  • Odśrodkowy wentylator dachowy do bezpośredniego lub kanałowego wyciągu powietrza w budynkach komercyjnych i przemysłowych.
  • Z poziomym wydmuchem powietrza.
  • Niski poziom hałasu.
  • Obudowa z ocynkowanej blachy stalowej.
  • Pokrywa zabezpieczająca przed wpływami atmosferycznymi, wykonana z tworzywa sztucznego.
  • Silnik usytuowany poza strumieniem powietrza.
  • Obsługiwany zakres temperatur: od -20°C do +80°C
  • Stabilne zaczepy transportowe umożliwiają transport przy pomocy dźwigu.
  • Wirniki odśrodkowe z łopatkami wygiętymi do tyłu, wykonanymi z ocynkowanej blachy stalowej.

Silnik

  • Silnik trójfazowy.
  • Stopień ochrony IP 55.
  • Silnik IE3.
  • Tryb pracy S1 (praca ciągła).
  • Możliwość regulacji obrotów za pomocą przetwornika częstotliwości.
  • Dopuszczalny zakres częstotliwości w przypadku regulacji prędkości obrotowej za pomocą przetwornika częstotliwości: 20 – 50 Hz.
  • Temperatura w silniku wentylatora jest monitorowana przez termistor PTC. Termistory PTC muszą być podłączone do systemu wyzwalacza, który trwale odłącza wentylator od sieci przy zbyt wysokich temperaturach.

Przyłącze elektryczne

  • Przyłącze w postaci skrzynki zaciskowej usytuowanej na silniku.

Wskazówki dotyczące bezpieczeństwa

  • Można eksploatować wentylator tylko pod warunkiem zagwarantowania zabezpieczenia przed dotknięciem wirnika wg normy DIN EN ISO 13857.

Modele specjalne

  • Na zapytanie i za dodatkową opłatą możliwa jest dostawa następujących modeli specjalnych:
    • Wersje o częstotliwości roboczej 60 Hz.
