Odśrodkowy wentylator dachowy

DRD HT 56/8 2V

Numer artykułu: 0073.0024
Producent: MAICO
Odśrodkowy wentylator dachowy do stosowania w wysokich temperaturach, moc nominalna 0,25 kW/0,65 kW, prąd... Więcej informacji
Przykłady zastosowań: Budynek mieszkalny, Budynki przemysłowe, Budynek komercyjny
Karta danych wyrobu
DRD HT 56/8 2V IM0020587.PNG Odśrodkowy wentylator dachowy do stosowania w wysokich temperaturach, moc nominalna 0,25 kW/0,65 kW, prąd trójfazowy, dwie prędkości obrotowe
Wstecz
  • Do notatnika
DRD HT 35/4
DRD HT 40/4
DRD HT 45/4
DRD HT 50/4
DRD HT 56/6
DRD HT 63/6
DRD HT 75/6
DRD HT 80/6
DRD HT 40/6 2V
DRD HT 45/6 2V
DRD HT 50/6 2V
DRD HT 56/8 2V
DRD HT 63/8 2V
DRD HT 75/8 2V
DRD HT 80/8 2V

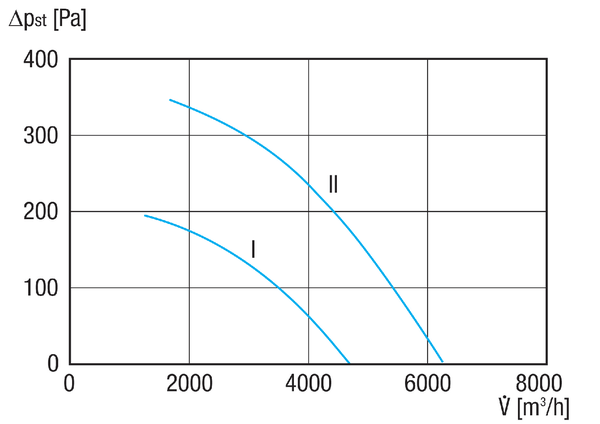

Charakterystyka

DRD HT 56/8 2V - Charakterystyka

I charakterystyka dla prędkości I

II charakterystyka dla prędkości II

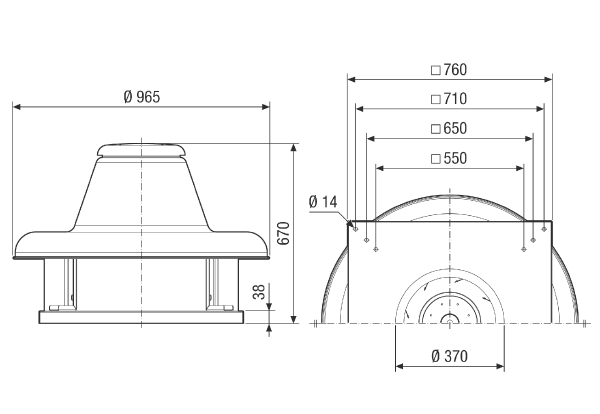

Rysunek wymiarowy

DRD HT 56/8 2V - Rysunek wymiarowy [mm]

Dane Techniczne

DRD HT 56/8 2V - Dane Techniczne

Artykuł DRD HT 56/8 2V
Wydajność powietrza 4.689 m³/h / 6.252 m³/h
Prędkość obrotów 720 1/min / 970 1/min
Typ wirnika promieniowo
z możliwością regulacji obrotów ✔
Możliwość pracy nawrotnej −
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 250 W / 650 W
INom 1,22 A / 2,24 A
Stopień ochrony IP 55
Klasa izolacji F
Przełączalna liczba biegunów ✔
Miejsce montażu Dach
Pozycja montażowa pionowo
Materiał obudowy Aluminium / ocynkowana blacha stalowa
Materiał wirnika Blacha stalowa, cynkowana
Kolor srebrny
Ciężar 63 kg
Ciężar z opakowaniem 70,5 kg
Wielkość 560 mm
Szerokość 965 mm
wysokość 670 mm
Głębokość 965 mm
Szerokość z opakowaniem 1.020 mm
Wysokość z opakowaniem 755 mm
Głębokość z opakowaniem 1.020 mm
Temperatura powietrza przetłaczanego przy IMax 65 °C do 150 °C
PTC DIN 44082 M 100
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799730248
Numer katalogowy 0073.0024



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, S5 (dB(A))

22

42

58

67

71

70

63

51

75

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

Opis wyrobu

Opisproduktu

DRD HT 56/8 2V

krótki opis

Odśrodkowy wentylator dachowy do stosowania w wysokich temperaturach, moc nominalna 0,25 kW/0,65 kW, prąd trójfazowy, dwie prędkości obrotowe

Opis wyrobu

Cechy

  • Odśrodkowy wentylator dachowy do stosowania w wysokich temperaturach do bezpośredniego lub kanałowego wyciągu powietrza w budynkach komercyjnych i przemysłowych.
  • Z poziomym wydmuchem powietrza.
  • Wysoki współczynnik sprawności.
  • Niski poziom hałasu.
  • Obudowa z ocynkowanej blachy stalowej.
  • Pokrywa zabezpieczająca przed wpływami atmosferycznymi z aluminium z otworami do chłodzenia silnika.
  • Prosty montaż.
  • Silnik znajduje się poza strumieniem powietrza.
  • Obsługiwany zakres wysokich temperatur: od +65°C do +150°C.
  • Wirniki odśrodkowe z łopatkami wygiętymi do tyłu, wykonanymi z ocynkowanej blachy stalowej.
  • Wirniki odśrodkowe są wyważone statycznie i dynamicznie.

Silnik

  • Asynchroniczny silnik trójfazowy.
  • Stopień ochrony IP 55.
  • Silnik IE3.
  • Dwustopniowy, prąd trójfazowy, układ Y/Δ.
  • Temperatura w silniku wentylatora jest monitorowana przez termistor PTC. Termistory PTC muszą być podłączone do systemu wyzwalacza, który trwale odłącza wentylator od sieci przy zbyt wysokich temperaturach.

Przyłącze elektryczne

  • Przyłącze w postaci skrzynki zaciskowej usytuowanej na silniku.

Wskazówki dotyczące bezpieczeństwa

  • Można eksploatować wentylator tylko pod warunkiem zagwarantowania zabezpieczenia przed dotknięciem wirnika wg normy DIN EN ISO 13857.

Modele specjalne

  • Na zapytanie i za dodatkową opłatą możliwa jest dostawa następujących modeli specjalnych:
    • Wersje dla standardowych zakresów temperatur 100°C.

Spis treści

Schematy połączeń

DRD HT 56/8 2V - Schematy połączeń
