Odśrodkowy wentylator dachowy

ERD H 35/4 Ex

Numer artykułu: 0073.0534
Producent: MAICO
Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 0,25 kW, prąd przemienny,... Więcej informacji
Przykłady zastosowań: Hala przemysłowa, Hala komercyjna
Karta danych wyrobu
ERD H 35/4 Ex IM0020628.PNG Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 0,25 kW, prąd przemienny, przeznaczony do stosowania w obszarach zagrożonych wybuchem, medium: gaz
ERD H 35/4 Ex IM0017898.PNG Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 0,25 kW, prąd przemienny, przeznaczony do stosowania w obszarach zagrożonych wybuchem, medium: gaz
Wstecz
  • Do notatnika
ERD H 35/4 Ex
DRD H 35/4 Ex
ERD H 40/4 Ex
DRD H 40/4 Ex
DRD H 45/4 Ex
DRD H 50/4 Ex
DRD H 56/6 Ex
DRD H 63/6 Ex
DRD H 75/6 Ex
DRD H 80/6 Ex
DRD H 90/6 Ex

Charakterystyka

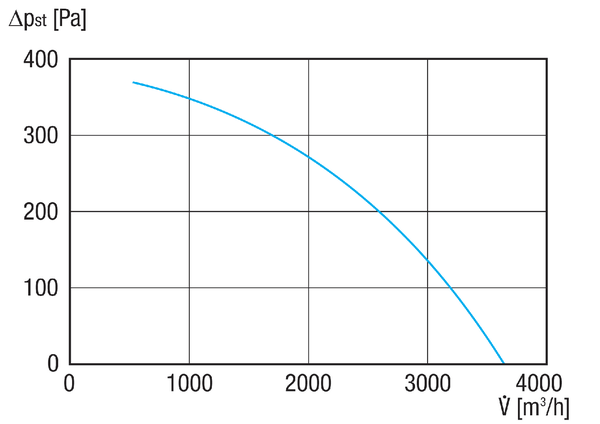

ERD H 35/4 Ex - Charakterystyka

Rysunek wymiarowy

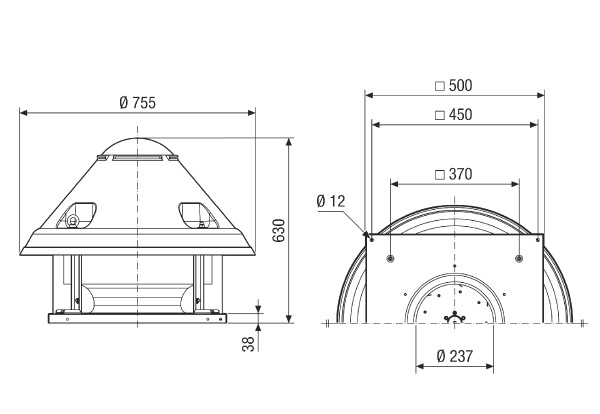

ERD H 35/4 Ex - Rysunek wymiarowy [mm]

Dane Techniczne

ERD H 35/4 Ex - Dane Techniczne

Artykuł ERD H 35/4 Ex
Wydajność powietrza 3.643 m³/h
Prędkość obrotów 1.460 1/min
Typ wirnika promieniowo
z możliwością regulacji obrotów −
Możliwość pracy nawrotnej −
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 250 W
INom 1,75 A
Stopień ochrony IP 55
Klasa izolacji F
Przełączalna liczba biegunów −
Miejsce montażu Dach
Pozycja montażowa pionowo
Materiał Blacha stalowa, cynkowana
Materiał obudowy Blacha stalowa, cynkowana
Kolor szary
Ciężar 30 kg
Ciężar z opakowaniem 35 kg
Wielkość 350 mm
Szerokość 755 mm
wysokość 630 mm
Głębokość 755 mm
Szerokość z opakowaniem 810 mm
Wysokość z opakowaniem 645 mm
Głębokość z opakowaniem 810 mm
Oznaczenie EX zgodnie z dyrektywą ATEX Ex II 2 G
Oznaczenie EX zgodnie z normą Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta - temperatura otoczenia -20 °C ≤ Ta ≤ +40 °C
Tryb pracy S1
PTC DIN 44082 M 100
Klasa temperaturowa T4
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799735342
Numer katalogowy 0073.0534



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, S5 (dB(A))

46

70

72

75

76

73

72

66

81

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

Akcesoria

ERD H 35/4 Ex - Akcesoria

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Termistor ochronnego przekaźnika maszyny TMS 0157.0992 na żądanie
  • Do notatnika
Różnicowy wyłącznik ciśnieniowy DDEx 500 0157.0302 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Żaluzja kanałowa VKRI HV 35 0073.0556 na żądanie
  • Do notatnika
Kratka ochronna SGRI 50 0073.0044 na żądanie
  • Do notatnika
Cokół z tłumikiem akustycznym SDI 35 0073.0032 na żądanie
  • Do notatnika
Cokół z tłumikiem akustycznym SDVI 35 0073.0036 na żądanie
  • Do notatnika
Izolowana podstawa dachowa, do dachów płaskich SOFI 35 0073.0048 na żądanie
  • Do notatnika
Rama montażowa MRI 35 0073.0040 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

ERD H 35/4 Ex

krótki opis

Odśrodkowy wentylator dachowy z poziomym wydmuchem powietrza, moc nominalna 0,25 kW, prąd przemienny, przeznaczony do stosowania w obszarach zagrożonych wybuchem, medium: gaz

Opis wyrobu

Cechy

  • Odśrodkowy wentylator dachowy przeznaczony do stosowania w obszarach zagrożonych wybuchem.
  • Ochrona przeciwwybuchowa i atesty wg ATEX.
  • Zakwalifikowany do wszystkich gazów i par z grupy Ex IIA i IIB oraz dodatkowo do wodoru.
  • Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
  • Do zastosowania w temperaturze -20°C ≤ Ta ≤ +40°C.
  • Wentylatory MAICO Ex spełniają wymagania w zakresie bezpieczeństwa określone w dyrektywie europejskiej 2014/34/UE dla urządzeń i systemów ochronnych w strefach zagrożenia wybuchem.
  • Dla strefy 1 i strefy 2.
  • Rodzaje ochrony przeciwzapłonowej:„d“ – hermetyzacja i „c“ – bezpieczeństwo konstrukcyjne.
  • Z poziomym wydmuchem powietrza.
  • Niski poziom hałasu.
  • Obudowa z ocynkowanej blachy stalowej.
  • Pokrywa zabezpieczająca przed wpływami atmosferycznymi, wykonana z tworzywa sztucznego.
  • Silnik usytuowany poza strumieniem powietrza.
  • Stabilne zaczepy transportowe umożliwiają transport przy pomocy dźwigu.
  • Wirniki odśrodkowe z łopatkami wygiętymi do tyłu, wykonanymi z ocynkowanej blachy stalowej.

Silnik prądu przemiennego

  • Jednofazowy silnik prądu przemiennego.
  • Stopień ochrony IP 55.
  • Silnik IE3.
  • Tryb pracy S1 (praca ciągła).
  • Klasa temperaturowa T4.
  • Temperatura w silniku wentylatora jest monitorowana przez termistor PTC. Termistory PTC muszą być podłączone do systemu wyzwalacza (zabezpieczenie zgodnie z dyrektywą UE 2014/34/UE), który trwale odłącza wentylator od sieci przy zbyt wysokich temperaturach.

Przyłącze elektryczne

  • Podłączane w skrzynce zaciskowej usytuowanej na silniku.
  • W zakres dostawy wchodzi śrubowe złącze kablowe w wersji Ex d.

Modele specjalne

  • Na zapytanie i za dodatkową opłatą możliwa jest dostawa następujących modeli specjalnych:
    • Wersje o częstotliwości roboczej 60 Hz.

Spis treści

Schematy połączeń

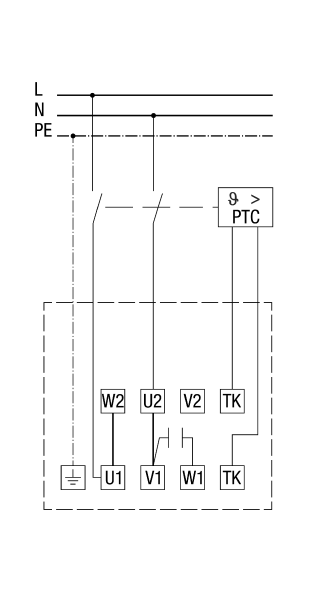

ERD H 35/4 Ex - Schematy połączeń
