Odśrodkowy wentylator dachowy

MDR-PG 22 EC

Numer artykułu: 0087.0032
Producent: MAICO
Odśrodkowy wentylator dachowy z silnikiem EC i wbudowanym urządzeniem sterującym na stałe ciśnienie, DN 224
Przykłady zastosowań: Stanowisko pracy, Zakład produkcyjny, Hala przemysłowa, Hala montażowa, Obiekt handlowy
Karta danych wyrobu
MDR-PG 22 EC IM0019327.PNG Odśrodkowy wentylator dachowy z silnikiem EC i wbudowanym urządzeniem sterującym na stałe ciśnienie, DN 224
Wstecz
  • Do notatnika
MDR 18 EC
MDR 22 EC
MDR 25 EC
MDR 31 EC
MDR 35 EC
MDR 40 EC
MDR 45 EC
MDR-PG 18 EC
MDR-PG 22 EC
MDR-VG 25 EC
MDR-VG 31 EC

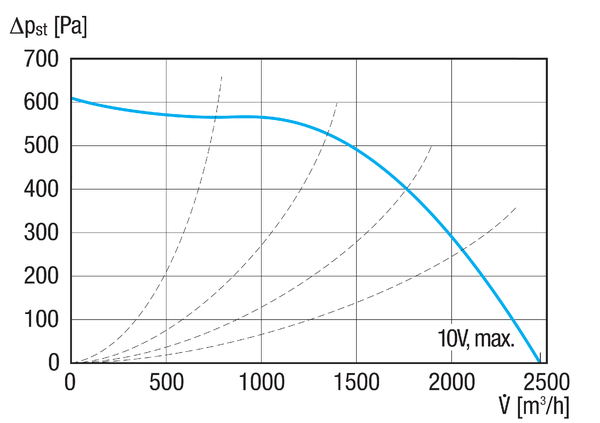

Charakterystyka

MDR-PG 22 EC - Charakterystyka

Rysunek wymiarowy

MDR-PG 22 EC - Rysunek wymiarowy [mm]

  1. Średnica wewnętrzna
  2. Zewnętrzna średnica rury
  3. Ilość nawierceń

Dane Techniczne

MDR-PG 22 EC - Dane Techniczne

Artykuł MDR-PG 22 EC
Wydajność powietrza 2.440 m³/h
Wydajność tłoczeniaZnam. 1.390 m³/h / w opc. Współczynnik sprawności
Ciśnienie pfs, Znam. 520 Pa / w opc. Współczynnik sprawności
prędkość obrotowa nZnam. 2.860 1/min / w opc. Współczynnik sprawności
Typ wirnika promieniowo
z możliwością regulacji obrotów −
Możliwość pracy nawrotnej −
Typ napięcia Prąd zmienny
Napięcie znamionowe 230 V
Częstotliwość sieci 50 Hz
Wydajność nominalna 407 W / w opc. Współczynnik sprawności
INom 1,79 A / w opc. Współczynnik sprawności
IMax 1,9 A
Stopień ochrony IP X5
Klasa izolacji F
Przełączalna liczba biegunów −
Miejsce montażu Dach
Pozycja montażowa pionowo
Ciężar 26,04 kg
Ciężar z opakowaniem 28,53 kg
odchylny −
Wielkość nominalna 224 mm
Szerokość 550 mm
wysokość 437 mm
Głębokość 550 mm
Szerokość z opakowaniem 590 mm
Wysokość z opakowaniem 460 mm
Głębokość z opakowaniem 590 mm
Temperatura powietrza przetłaczanego przy IMax -25 °C do 60 °C
Klasa temperaturowa F
Jednostka opakowaniowa 1 sztuka
Asortyment E
GTIN (EAN) 4012799870326
Numer katalogowy 0087.0032
Artykuł MDR-PG 22 EC
Efektywność ogólna η 49,3 %
Stopień efektywności N 77,4
Rok produkcji patrz tabliczka znamionowa
Nazwa producenta / urzędowy numer w rejestrze / miejsce filii producenta Maico Elektroapparate-Fabrik GmbH / Sąd Rejestrowy Freiburg, nr w rejestrze HRB 601233
Nr kat. 0087.0032
PBEP / wydajność powietrzaBEP / Pfs, BEP 0,407 kW / 1.390 m³/h / 520 Pa
Informacje dotyczące demontażu i utylizacji patrz instrukcja montażu
Informacje dotyczące montażu, eksploatacji i utrzymania w należytym stanie patrz instrukcja montażu
Przedmioty użyte przy pomiarze efektywności, które nie są opisane przez kategorię pomiarową -
Poziom ciśnienia akustycznegoLWA5 79 dB



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA5, 2 V (dB(A))

11,2

23,1

25,7

43,6

52,7

40,7

27,7

26,6

52,9

LWA5, 4 V (dB(A))

25,6

38,9

46

49,1

51,9

60,2

51,7

39,8

61,1

LWA5, 6 V (dB(A))

34,8

47,5

54,8

56

59,9

61,1

67,4

51,7

68,8

LWA5, 8 V (dB(A))

41,3

53,3

63,1

64,4

66,7

66,7

70,7

66,8

74,4

LWA8, 2 V (dB(A))

9,3

34,9

32

46,7

50,9

39,1

28,9

29,4

52,4

LWA8, 4 V (dB(A))

27,3

42,5

48,7

51,6

54,6

59,4

50,4

41,2

61,2

LWA8, 6 V (dB(A))

36,7

52,5

58,6

60,9

64,2

64

65,3

52,7

69,9

LWA8, 8 V (dB(A))

43,6

59,7

65,5

69,2

71,4

71,1

69,8

67

76,8

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA8= Poziom mocy akustycznej obudowy i wolnego wylotu w dB

Opis wyrobu

Opisproduktu

MDR-PG 22 EC

krótki opis

Odśrodkowy wentylator dachowy z silnikiem EC i wbudowanym urządzeniem sterującym na stałe ciśnienie, DN 224

Opis wyrobu

Wersja z układem sterowania ciśnieniem

  • Inteligentny układ sterowania ciśnieniem.
  • Możliwość ustawienia 2 wartości ciśnienia.
  • Zmiana trybów dziennego/nocnego.
  • Stan odłącznika serwisowego – zestyk bezpotencjałowy (maks. obciążenie 230 V/2 A).
  • Sygnalizacja zakłóceń układu sterowania ciśnieniem – zestyk bezpotencjałowy (maks. 230 V/2 A, obciążany).

Cechy

  • Atrakcyjna obudowa wykonana z ocynkowanej blachy stalowej.
  • Ocynkowana kratka ochronna po stronie wylotu, zabezpieczenie przed dotknięciem wg EN ISO 13857.
  • Pokrywa daje się łatwo zdejmować do czyszczenia.
  • Automatyczna sygnalizacja zakłóceń.
  • Zintegrowany odłącznik serwisowy.
  • Stopień ochrony IP X5.
  • Stabilne zaczepy transportowe umożliwiają transport przy pomocy dźwigu.
  • Spełnia wymagania norm DIN EN 60204-1 i DIN EN 60335-1.

Regulacja

  • Inteligentne funkcje sterowania za pomocą magistrali Modbus, 0-10 V, PWM bądź układu sterowania ciśnieniem.
  • Generowanie komunikatów o usterkach.
  • W obudowę wentylatorów wersji PG wbudowany jest czujnik ciśnienia w stanie gotowości do pracy.

Silnik i wirnik

  • Silnik EC, 230 V 50 Hz, oder 400 V 50 Hz.
  • Przeciążeniowe zabezpieczenie jako wyposażenie standardowe.
  • Nie są wymagane zabezpieczenia silnika.
  • Z możliwością regulacji obrotów, wyjątek: MDR-PG .. EC, MDR-VG .. EC.

Przyłącze elektryczne

  • Wspólne przyłącze sieciowe (230 V / 50 Hz lub 400 V / 50 Hz) do wentylatora i układu regulacji.
  • Przyłącza sieciowe o przekroju jednostkowym 3 x 1,5 mm² (lub 7 x 1,5 mm²) typu NYM-J.
  • Przewód sterowniczy o przekroju min. 0,5 mm².
  • Zaciski przyłączeniowe funkcji regulacji prędkości obrotowej za pomocą systemu 0 – 10 V, PWM lub potencjometru.
  • Zacisk przyłączeniowy wyjścia stanu prędkości obrotowej (MDR 22 EC, MDR 25 EC, MDR 31 EC).
  • Zacisk przyłączeniowy wyjścia Modbus (MDR 22 EC, MDR 25 EC, MDR 31 EC).
  • Zacisk przyłączeniowy układu sygnalizacji zakłóceń.

Spis treści

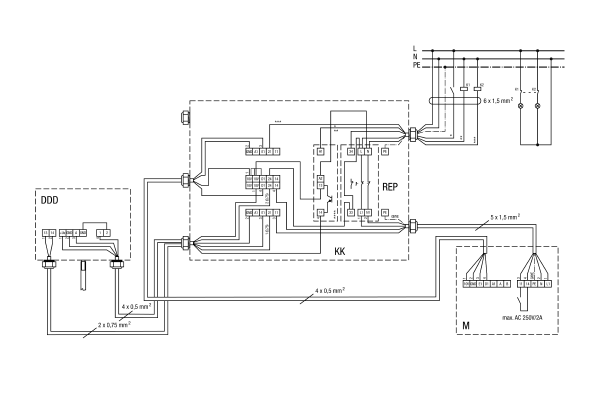

Schematy połączeń

MDR-PG 22 EC - Schematy połączeń

L/L1, N/N1– zasilanie 230 V/50 Hz

PE – przewód ochronny

10 V / GND – zasilanie 10 V DC

E1 – napięcie sterujące, wejście prędkości obrotowej (0-10V)

D1 – zestyk zwalniania (10 V)

A1 – wyjście prędkości obrotowej silnika

33/34 – zestyk bezpotencjałowy odłącznika serwisowego

13/14 (3K2) – zestyk przełączający przekaźnika półprzewodnikowego

A – napięcie sterujące, wyjście prędkości obrotowej (0-10 V)

13/14 (21/24) – zestyk bezpotencjałowy puszki różnicy ciśnień

+Us/GND – zasilanie puszki różnicy ciśnień (10-24 V DC)

1/2 – zestyk przełączania wartości zadanej puszki różnicy ciśnień

A/B – opcja Modbus (silnik)

11/14 – zestyk bezpotencjałowy (silnika)

A1/A2 (3K2) – zestyk sterowania przekaźnika półprzewodnikowego

DDD – puszka różnicy ciśnień

REP – odłącznik serwisowy

KK – skrzynka zaciskowa

M – Silnik

* – ustawianie wartości zadanej 1/2 S/R

** – sygnalizacja zakłóceń odłącznika serwisowego

*** – sygnalizacja zakłóceń regulacji ciśnienia

**** – przekaźnik półprzewodnikowy (3K2)



Poprzednik - Następca

MDR-PG 22 EC - Poprzednik

Typ wyrobu Nazwa Nr kat. Działanie
Odśrodkowy wentylator dachowy GRD 22 Produkt wycofywany 0087.0016
