Odśrodkowy wentylator kanałowy
ERR 16/1 N
Produkt nie jest już dostępnyProducent: MAICO
Odśrodkowy wentylator kanałowy DN 160, niskie zużycie energii, prąd przemienny
Przykłady zastosowań: Układ wyciągu powietrza dla maszyn, System wyciągu powietrza z miejsc pracy, Zakład produkcyjny, Pomieszczenie magazynowe, Laboratorium
Karta danych wyrobu

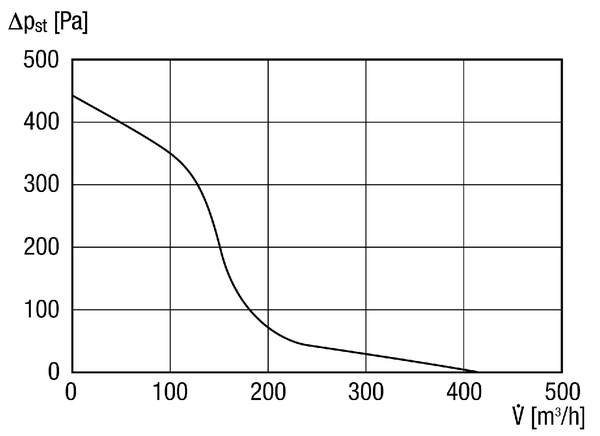

Charakterystyka
Rysunek wymiarowy

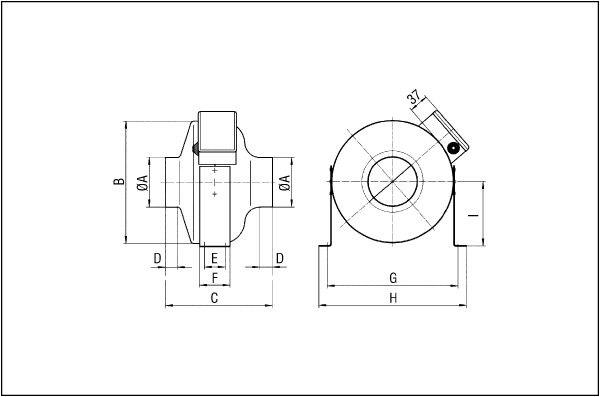

ERR 16/1 N - Rysunek wymiarowy [mm]
A: 158 mm
B: 331 mm
C: 232 mm
D: 22 mm
E: 56 mm
F: 80 mm
G: 372 mm
H: 395 mm
I: 185 mm
B: 331 mm
C: 232 mm
D: 22 mm
E: 56 mm
F: 80 mm
G: 372 mm
H: 395 mm
I: 185 mm

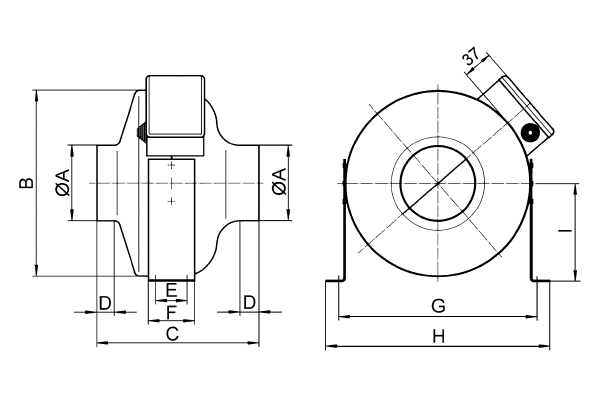

ERR 16/1 N - Rysunek wymiarowy [mm]
A: 158 mm
B: 331 mm
C: 232 mm
D: 22 mm
E: 56 mm
F: 80 mm
G: 372 mm
H: 395 mm
I: 185 mm
B: 331 mm
C: 232 mm
D: 22 mm
E: 56 mm
F: 80 mm
G: 372 mm
H: 395 mm
I: 185 mm
Dane Techniczne
ERR 16/1 N - Dane Techniczne
Akcesoria
ERR 16/1 N - Akcesoria
Dedykowane Akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Obejma mocująca | ELR 16 | 0092.0111 | na żądanie | |
| Stopa montażowa | FUR 16S/20/25 | 0036.0088 | na żądanie |
Akcesoria ogólne
Opis wyrobu
Opisproduktu
ERR 16/1 N
krótki opis
Odśrodkowy wentylator kanałowy DN 160, niskie zużycie energii, prąd przemiennyOpis wyrobu
Cechy
- Wirnik odśrodkowy z łopatkami wygiętymi do tyłu.
- Króćce przyłączeniowe po stronie ssącej i tłocznej, do bezpośredniego montażu w kanałach wentylacyjnych.
- Stopa mocująca dostępna jako wyposażenie dodatkowe.
Kierunek przepływu powietrza
- Kierunek przepływu powietrza i kierunek obrotów oznaczone są strzałkami na skrzynce zacisków.
Silnik
- Silnik kondensatorowy z wirnikiem zewnętrznym.
- Kondensator roboczy w skrzynce zacisków, gotowy do przyłączenia.
- Z możliwością regulacji prędkości obrotowej.
- Przeciążeniowe zabezpieczenie termiczne jako wyposażenie seryjne.
- Wytrzymały silnik z łożyskami kulkowymi, niewymagający konserwacji.
- Stopień ochrony IP X4 w przypadku zabudowy w przewodach wentylacyjnych z co najmniej z 1 m odcinka kanału po stronie ssącej i tłocznej.
Wskazówki montażowe
- Możliwość montażu w każdym położeniu.
- Należy stosować złącza elastyczne ELR, aby uniknąć przenoszenia wibracji na system kanałów rurowych.
Podłączenie elektryczne
- Zainstalowana na zewnątrz skrzynka zaciskowa z tulejami kablowymi.
Wskazówki dotyczące bezpieczeństwa
- W przypadku swobodnego zasysania lub swobodnego wydmuchu wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z DIN EN ISO 13857. W tym celu zamontować kratkę ochronną SGR.
Schematy połączeń
ERR 16/1 N - Schematy połączeń
Elektryczna nagrzewnica powietrza ERH... z czujnikiem przepływu LW 9 i regulatorem obrotów ST
K1 - Odblokowanie ogrzewania (US16T)
ERR .. / 1 - Wentylator odśrodkowy
LW 9 - czujnik przepływu powietrza
ETL 16 P - Elektroniczna regulacja temperatury
DTL 16 P - Elektroniczna regulacja temperatury
FL 30P Czujnik kanałowy
ST.. STU.., STS.. - Regulator obrotów
ERH - Elektryczna nagrzewnica powietrza
F1 - Ogranicznik temperatury
F2 - Termostat bezpieczeństwa
N - Nocna redukcja temperatury
- Tylko z DTL 16 P
Wentylator odśrodkowy
Wentylator odśrodkowy z regulatorem obrotów ST/STU/STS
Wentylator odśrodkowy z transformatorem 5-stopniowym TRE
Wentylator kanałowy z elektryczną nagrzewnicą powietrza ERH 16-2 R
S1 - Urządzenie Włącz
US16 - Rozłącznik wielobiegunowy (stycznik)
ERR... - Odśrodkowy wentylator kanałowy
ERH...R - Elektryczna nagrzewnica powietrza: ERH16-2R
B=Mostek Wewn./Zewn. musi być zamknięty
C=Nie zmieniać nastawienia potencjometru
D=Potencjometr wartości zadanej dla ograniczenia MIN
E=Potencjometr wartości zadanej dla ograniczenia MAX
F=Mostek dla ograniczenia MAX, mostek musi być zamknięty.
G=jeżeli mostek zamknięty, wówczas również ograniczenie MIN aktywne
FR30P - Zewn. regulator wartości zadanej (0-30°C) z czujnikiem temperatury pomieszczenia
FL30P - Zewn. czujnik kanałowy dla ograniczenia MIN, MAX
LW9 - czujnik przepływu powietrza (w poz. N)
Montaż czujnika LW9 po stronie wejścia nagrzewnicy powietrza
Nastawienie wartości zadanej 0-30°C i rejestracja temperatury pomieszczenia za pomocą FR30P
Ograniczenie Min/Max 0-60°C w kanale powietrza nawiewanego za pomocą FL60P
Wentylator kanałowy z elektryczną nagrzewnicą powietrza DRH 16-5R i DRH 20-6R
S1 - Urządzenie Włącz
US16 - Rozłącznik wielobiegunowy (stycznik)
ERR... - Odśrodkowy wentylator kanałowy
DRH...R - Elektryczna nagrzewnica powietrza: DRH16-2R lub DRH20-6R
B=Mostek Wewn./Zewn. musi być zamknięty
C=Nie zmieniać nastawienia potencjometru
D=Potencjometr wartości zadanej dla ograniczenia MIN
E=Potencjometr wartości zadanej dla ograniczenia MAX
F=Mostek dla ograniczenia MAX, mostek musi być zamknięty.
G=jeżeli mostek zamknięty, wówczas również ograniczenie MIN aktywne
FR30P - Zewn. regulator wartości zadanej (0-30°C) z czujnikiem temperatury pomieszczenia
FL30P - Zewn. czujnik kanałowy dla ograniczenia MIN, MAX
LW9 - czujnik przepływu powietrza (w poz. N)
Montaż czujnika LW9 po stronie wejścia nagrzewnicy powietrza
Nastawienie wartości zadanej 0-30°C i rejestracja temperatury pomieszczenia za pomocą FR30P
Ograniczenie Min/Max 0-60°C w kanale powietrza nawiewanego za pomocą FL60P
Wentylator kanałowy z elektryczną nagrzewnicą powietrza DRH 25-9R, DRH 31-12R, DRH 35-12R i DRH 40-12R
S1 - Urządzenie Włącz
S - Czujnik
US16 - Rozłącznik wielobiegunowy (stycznik)
ERR... - Odśrodkowy wentylator kanałowy
DRH...R - Elektryczna nagrzewnica powietrza: DRH 25-9R, DRH 31-12R, DRH 35-12R, DRH 40-12R
B=Mostek Wewn./Zewn. musi być zamknięty
C=Nie zmieniać nastawienia potencjometru
D=Potencjometr wartości zadanej dla ograniczenia MIN
E=Potencjometr wartości zadanej dla ograniczenia MAX
F=Mostek dla ograniczenia MAX, mostek musi być zamknięty.
G=jeżeli mostek zamknięty, wówczas również ograniczenie MIN aktywne
FR30P - Zewn. regulator wartości zadanej (0-30°C) z czujnikiem temperatury pomieszczenia
FL60P - Zewn. czujnik kanałowy dla ograniczenia MIN, MAX
LW9 - czujnik przepływu powietrza (w poz. N)
Montaż czujnika LW9 po stronie wejścia nagrzewnicy powietrza
Nastawienie wartości zadanej 0-30°C i rejestracja temperatury pomieszczenia za pomocą FR30P
Ograniczenie Min/Max 0-60°C w kanale powietrza nawiewanego za pomocą FL60P
