Osiowy wentylator ścienny
EN 25
Producent: MAICO
Osiowy wentylator ścienny do wyciągu powietrza, DN 250
Przykłady zastosowań: Biuro, Pomieszczenie biurowe, Obiekt handlowy, Restauracja, Zakład produkcyjny
Karta danych wyrobu
Charakterystyka
Rysunek wymiarowy
EN 25 - Rysunek wymiarowy [mm]
- Wewnątrz
Dane Techniczne
EN 25 - Dane Techniczne
Akcesoria / Wyposażenie dodatkowe
EN 25 - Akcesoria / Wyposażenie dodatkowe
Dedykowane Akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Osłona ciemniowa | ZDK 25 | 0093.0350 | na żądanie |
Akcesoria ogólne
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Żaluzja | AS 25 | 0151.0331 | na żądanie | |
| Żaluzja, elektryczna | MK 25 | 0093.0907 | na żądanie | |
| tuleja ścienna | WH 25 | 0059.0230 | na żądanie | |
| Tuleja przedłużająca | VH 25 | 0055.0031 | na żądanie | |
| Przełącznik stopniowy | FS 4 | 0016.0104 | na żądanie | |
| Układ sterowania systemem osuszania piwnic | AKE | 0157.0129 | na żądanie | |
| Transformator 5-stopniowy | TRE 0,4-2 | 0157.0156 | na żądanie | |
| Transformator 5-stopniowy, szafa rozdzielcza | TRE 1,6 S-2 | 0157.0162 | na żądanie | |
| Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 | ESS 20 | 0157.0749 | na żądanie | |
| Układ sterowania systemem osuszania piwnic | AKE/1 Nowość | 0157.1683 | na żądanie | |
| Łącznik radiowy | XS 1 Produkt nie jest już dostępny | 0157.0344 | na żądanie | |
| Odbiornik radiowy | XE 1 Produkt nie jest już dostępny | 0157.0343 | na żądanie |
to ogólne akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Żaluzja, elektryczna | BK 25 | 0093.0901 | na żądanie |
Opis wyrobu
Opisproduktu
EN 25
krótki opis
Osiowy wentylator ścienny do wyciągu powietrza, DN 250Opis wyrobu
Cechy
- Możliwość zdejmowania obudowy bez użycia narzędzi celem oczyszczenia.
- Niemal niesłyszalny poziom emisji dźwięku.
- Czysta i szybka wymiana urządzeń EN na nowsze z uwagi na 100% kompatybilność z urządzeniami EN i ET starszego typu.
- W przypadku istniejących elektrycznych żaluzji zewnętrznych z połączeniem wtykowym należy: odłączyć wtyczkę, po czym podłączyć ponownie do zacisków poszczególne żyły przewodów zgodnie ze schematami połączeń EN/ENR, dostępnymi w Internecie.
- Wentylator niewymagający konserwacji.
Silnik
- Przeciążeniowe zabezpieczenie termiczne jako wyposażenie standardowe.
- Wytrzymały silnik.
- Nadaje się do pracy ciągłej.
- Z możliwością regulacji obrotów.
- Możliwość pracy nawrotnej; wyjątek: EN 20, EN 25, EN 31.
Przyłącze elektryczne
- Przyłącze elektryczne może być wykonane jako natynkowe lub podtynkowe.
Wskazówki dotyczące bezpieczeństwa
- Wentylator wolno uruchomić tylko wówczas, gdy zagwarantowane jest zabezpieczenie przed dotknięciem wirnika zgodne z normą DIN EN ISO 13857.
Schematy połączeń
EN 25 - Schematy połączeń

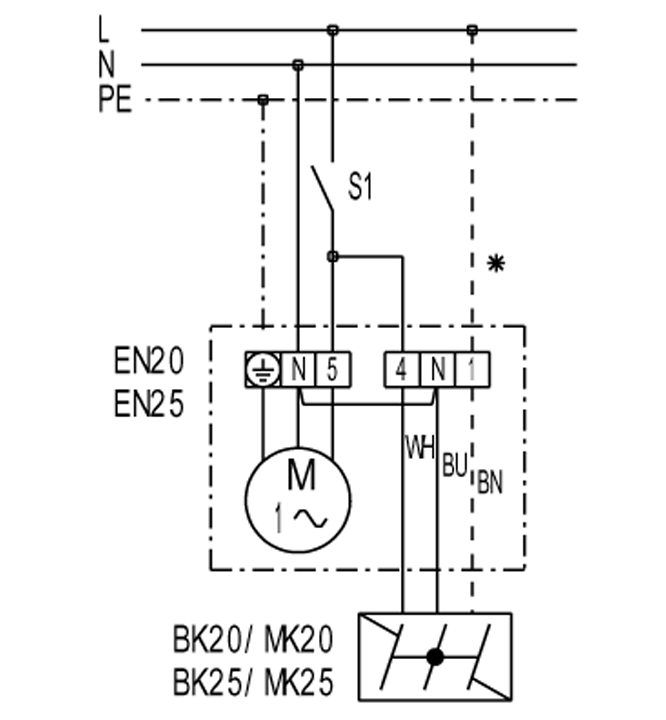

EN 25 z włącznikiem-wyłącznikiem
S1 - Zał. / wył. przez wyłącznik
S1 - Zał. / wył. przez termostat TH...
S1 - Zał. / wył. przez higrostat HY 5
S1 - Zał. / wył. przez regulator jakości powietrza EAQ 10
* - przewód tylko dla żaluzji MK...
Przykład przyłączenia zestyku bezpotencjałowego regulatora jakości powietrza EAQ 10/3
Na schemacie ideowym EAQ 10/3 eksploatowany jest w piwnicy towarzyskiej razem z wentylatorem ściennym EN.
Zabezpieczenie zapewnia inwestor
St - Komunikat zakłócenia
Et - Ethernet
X1 - Sieć
X2 - 12V/2A
X3 - 230V/16A
X6 - 230V/5A
X11 - RS485
X12 - Czujniki
X13 - RLS
r.H. - Wilgotność

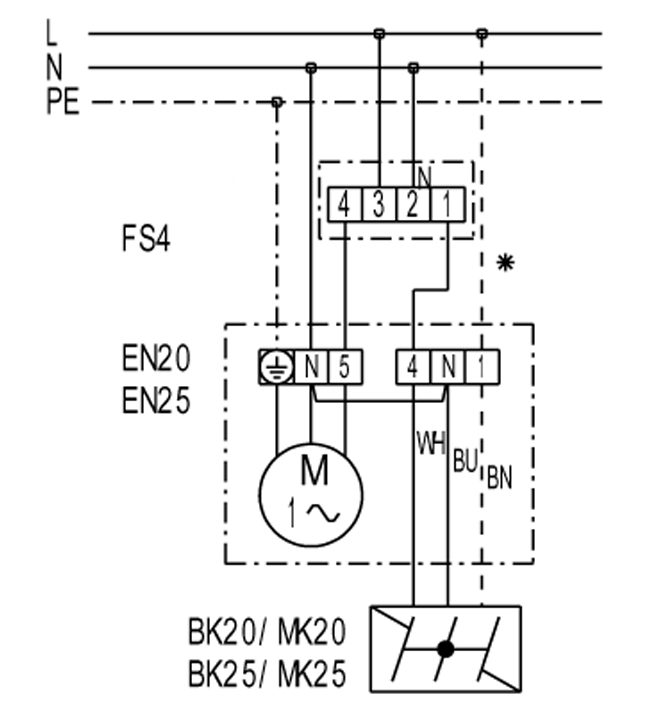

EN ... z przełącznikiem stopniowym FS 4
FS 4 - Przełącznik stopniowy (2 prędkości obrotów)
* - przewód tylko dla żaluzji MK...

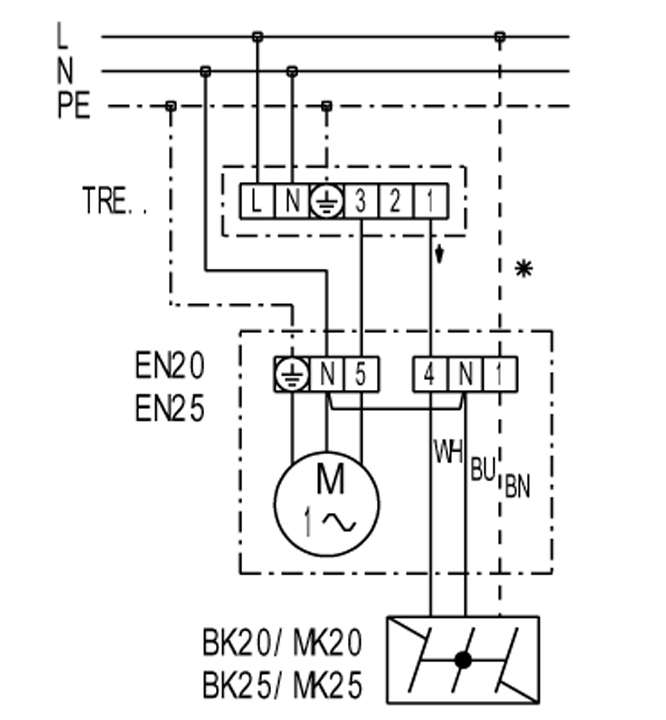

EN 25 z transformatorem 5-stopniowym TRE
TRE - transformator 5-stopniowy (zał./wył., 5 prędkości obrotów)
* - przewód tylko dla żaluzji MK...

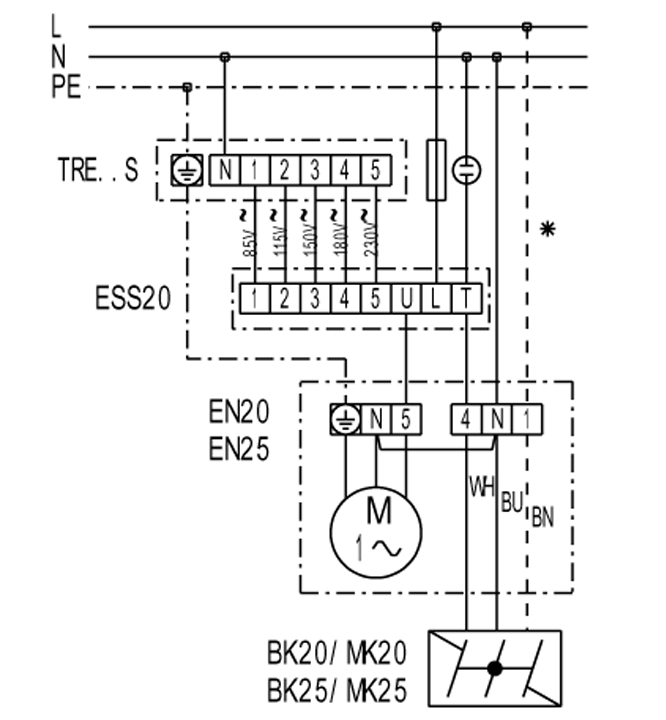

EN 25 z transformatorem 5-stopniowym TRE...S i przełącznikiem 5-stopniowym ESS 20
TRE...S - Transformator -5-stopniowy (szafa rozdzielcza)
ESS20 - Przełącznik 5-stopniowy (zał./wył., 5 prędkości obrotów)
* - przewód tylko dla żaluzji MK...
Elementy pobrane / filmy wideo
EN 25 - Elementy pobrane / filmy wideo
Poprzednik - Następca
EN 25 - Poprzednik
| Typ wyrobu | Nazwa | Nr kat. | Działanie |
|---|---|---|---|
| wentylator ścienny | EN 25 Produkt nie jest już dostępny | 0081.0302 | |
| wentylator ścienny | ET 25 Produkt nie jest już dostępny | 0081.0502 |
